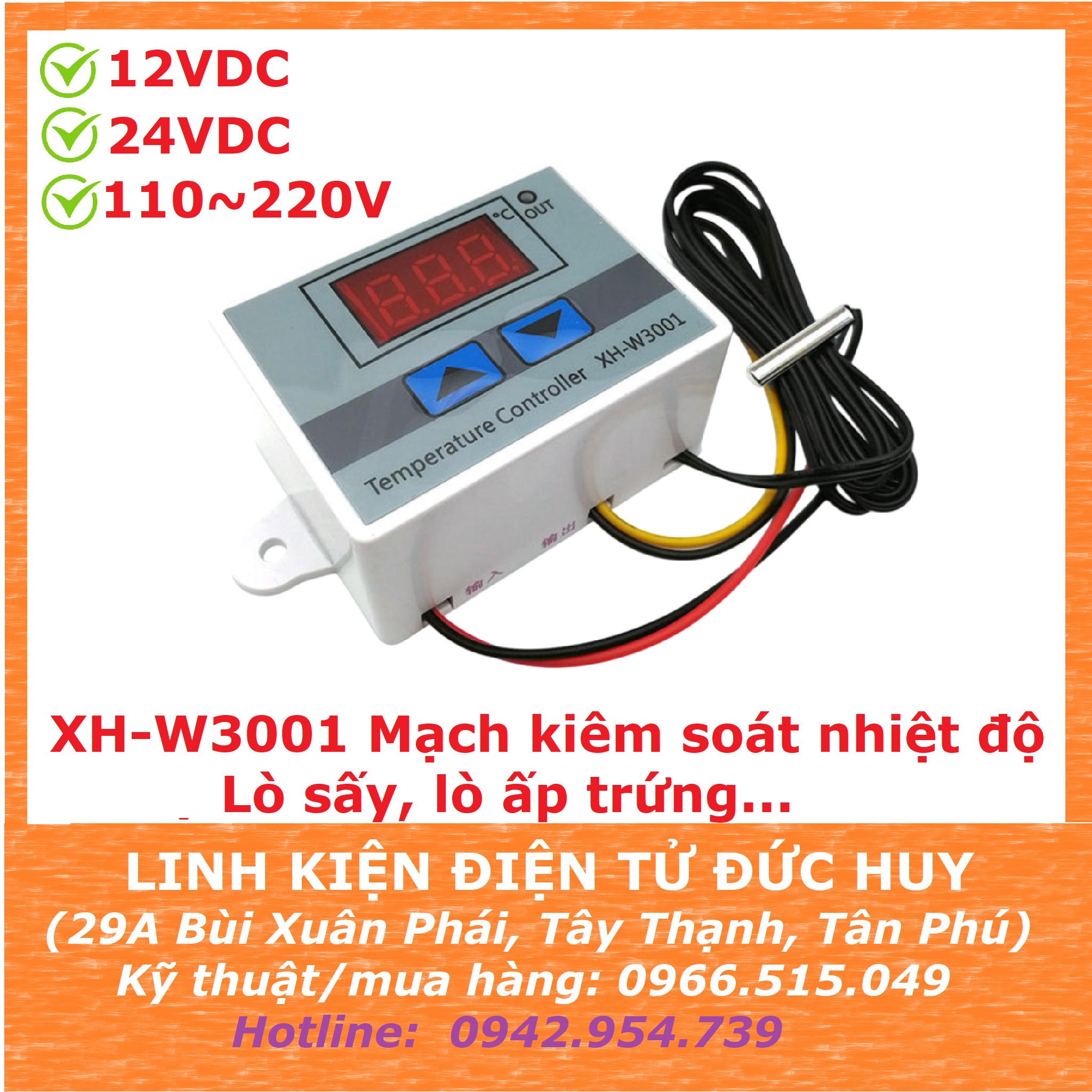

Bộ điều khiển nhiệt độ XH-W3001 220V sử dụng trong các ứng dụng khống chế nhiệt độ sẽ bật thiết bị làm lạnh (hoặc làm nóng) khi nhiệt độ đo được đến ngưỡng bật, và tự động tắt thiết bị làm lạnh và bật thiết bị làm nóng khi nhiệt độ dưới ngưỡng bật 1 khoảng độ tùy chỉnh và luôn phiên giữ nhiệt độ trong khoảng mong muốn. Ứng dụng cho nhiều trường hợp như kiểm soát nhiệt độ trong nhà vườn, nhà kính, bể cá, tưới tiêu, van xả tự động, v.v…

Thông số kỹ thuật:

- Điện áp vào : 12VDC hoặc 24VDC HOẶC 220VAC (tùy loại model đang sử dụng)
- Điện áp ra : bằng với điện áp nguồn vào
- Phạm vi nhiệt độ : -50 - 110C
- Độ chính xác: 0.1 độ C
- Cảm biến đo lường : cảm biến NTC 10k dài 1 mét không thấm nước
- Công suất dầu ra: <=10A
- Kích thước: 60x45x31mm
- Chất liệu: nhựa ABS

CÁC VỊ TRÍ HIỂN THỊ TRÊN MÀN HÌNH:

Hướng dẫn sử dụng:

a)  Cài đặt nhiệt độ bắt đầu: tức là khi nhiệt độ đo được từ đầu cảm biến nhỏ hơn hoặc bằng nhiệt độ này thì mạch cấp nguồn cho tải)

- Để cài đặt nhiệt độ bắt đầu , nhấn giữ nút   đến khi màn hình hiển thị nhấp nháy. Sử dụng nút  và  để tăng hoặc giảm nhiệt độ.

b)  Cài đặt nhiệt độ kết thúc: tức là khi nhiệt độ đo được từ đầu cảm biến lớn hơn hoặc bằng nhiệt độ này thì mạch ngừng cấp nguồn cho tải)

- Để cài đặt nhiệt độ dừng, nhấn giữ nút  đến khi màn hình hiển thị nhấp nháy. Sử dụng nút  và  để tăng hoặc giảm nhiệt độ.

c)  Phục hồi dữ liệu mặc định nhà sản xuất:

     Nhấn đồng thời 2 phím Up, Down sau đó bật nguồn , màn hình sẽ hiển thị giá trị "888" tức là đã phục hồi thành công.

- Khi màn hình hiển thị "LLL" báo hiệu dây cảm biến đã hỏng, cần phải thay thế mới.

- Khi màn hình hiển thị "HHH" báo hiệu mạch hoạt động với nhiệt độ quá cao so với ngưỡng cho phép của mạch.

CÁC CHẾ ĐỘ HOẠT ĐỘNG CỦA MẠCH:

Ví dụ 1: Trường hợp chế độ sưởi (nhiệt độ bắt đầu < nhiệt độ dừng). Khi nhiệt độ đạt được 65°C thì ngừng cung cấp cho tải, khi nhiệt độ dưới 50°C thì cung cấp lại nguồn cho tải.

Ta cài đặt như sau:

        Nhấn giữ nút   đến khi màn hình hiển thị nhấp nháy. Sử dụng nút  và  để tăng hoặc giảm nhiệt độ về giá trị 50 (tức là giá trị bắt đầu: 50 °C)

        Nhấn giữ nút  đến khi màn hình hiển thị nhấp nháy. Sử dụng nút  và  để tăng hoặc giảm nhiệt độ về giá trị 65 (tức là giá trị dừng: 65 °C)

         Cài đặt đã hoàn thành.

Ví dụ 2: Trường hợp chế độ làm mát (nhiệt độ bắt đầu > nhiệt độ dừng). Khi nhiệt độ đạt được 26°C thì ngừng cung cấp cho tải, khi nhiệt độ trên 28°C thì cung cấp lại nguồn cho tải.

Ta cài đặt như sau:

        Nhấn giữ nút   đến khi màn hình hiển thị nhấp nháy. Sử dụng nút  và  để tăng hoặc giảm nhiệt độ về giá trị 28 (tức là giá trị bắt đầu: 28 °C)

        Nhấn giữ nút  đến khi màn hình hiển thị nhấp nháy. Sử dụng nút  và  để tăng hoặc giảm nhiệt độ về giá trị 26 (tức là giá trị dừng: 26 °C)

         Cài đặt đã hoàn thành.

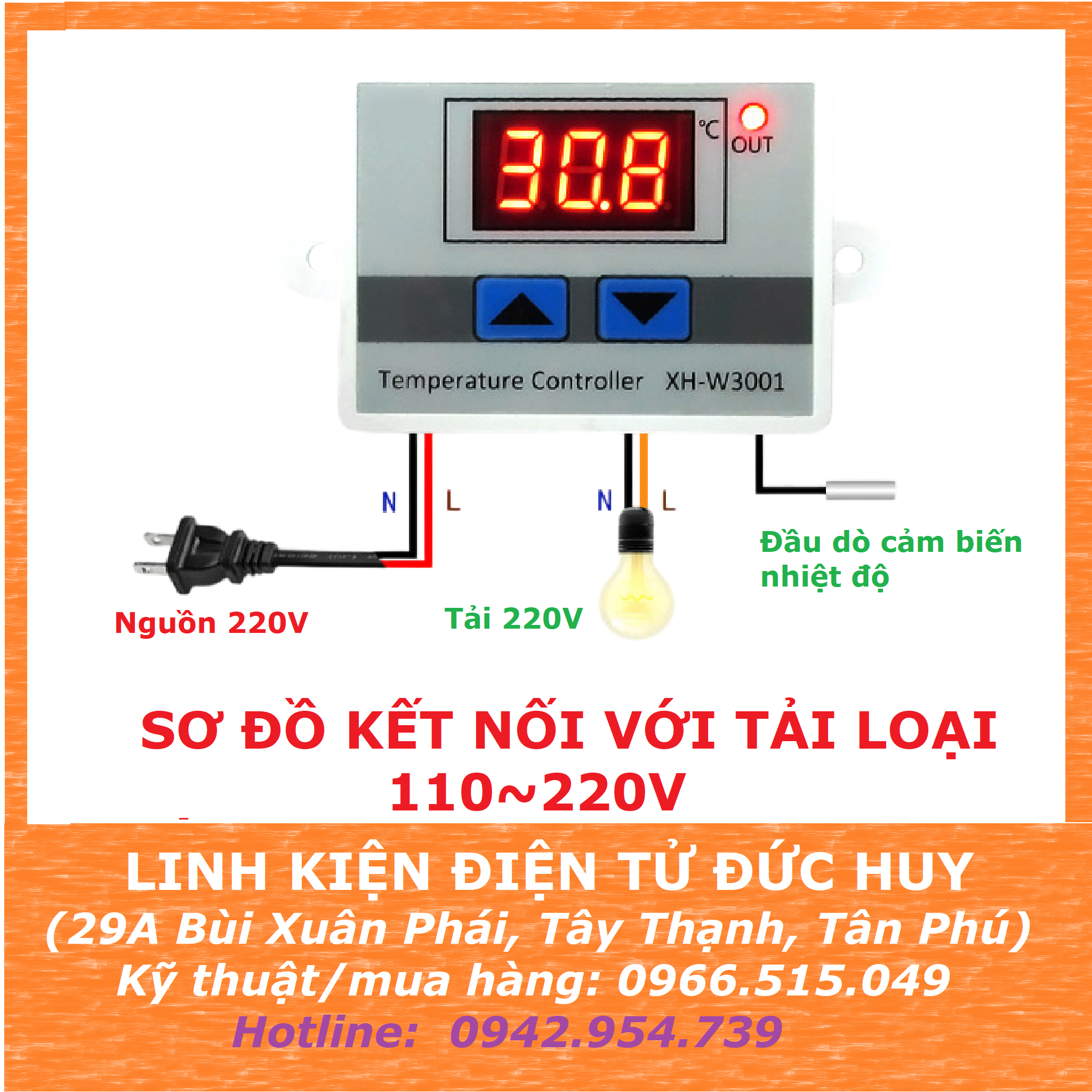

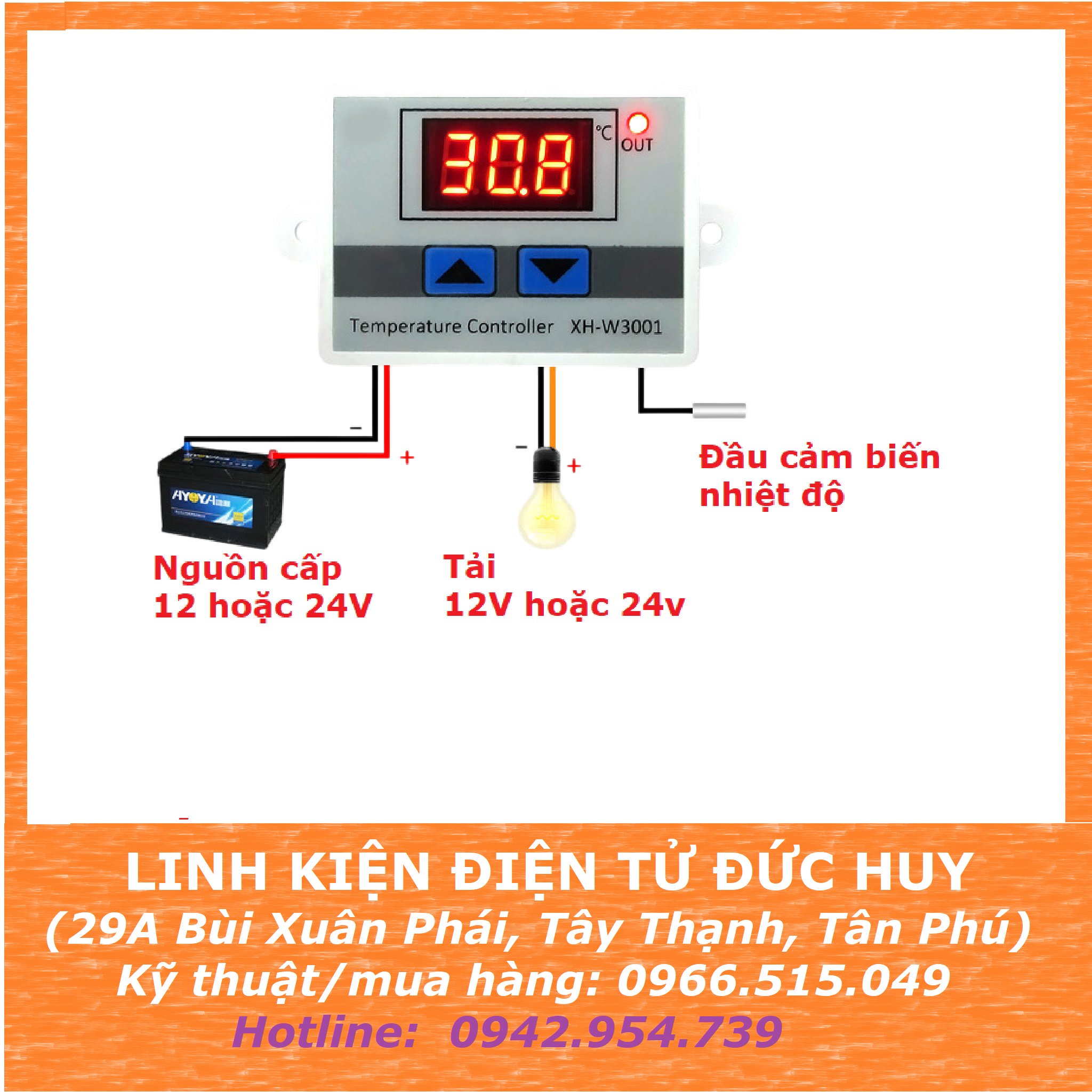

SƠ ĐỒ KẾT NỐI MẠCH VỚI TẢI 110 ~ 220AC:
