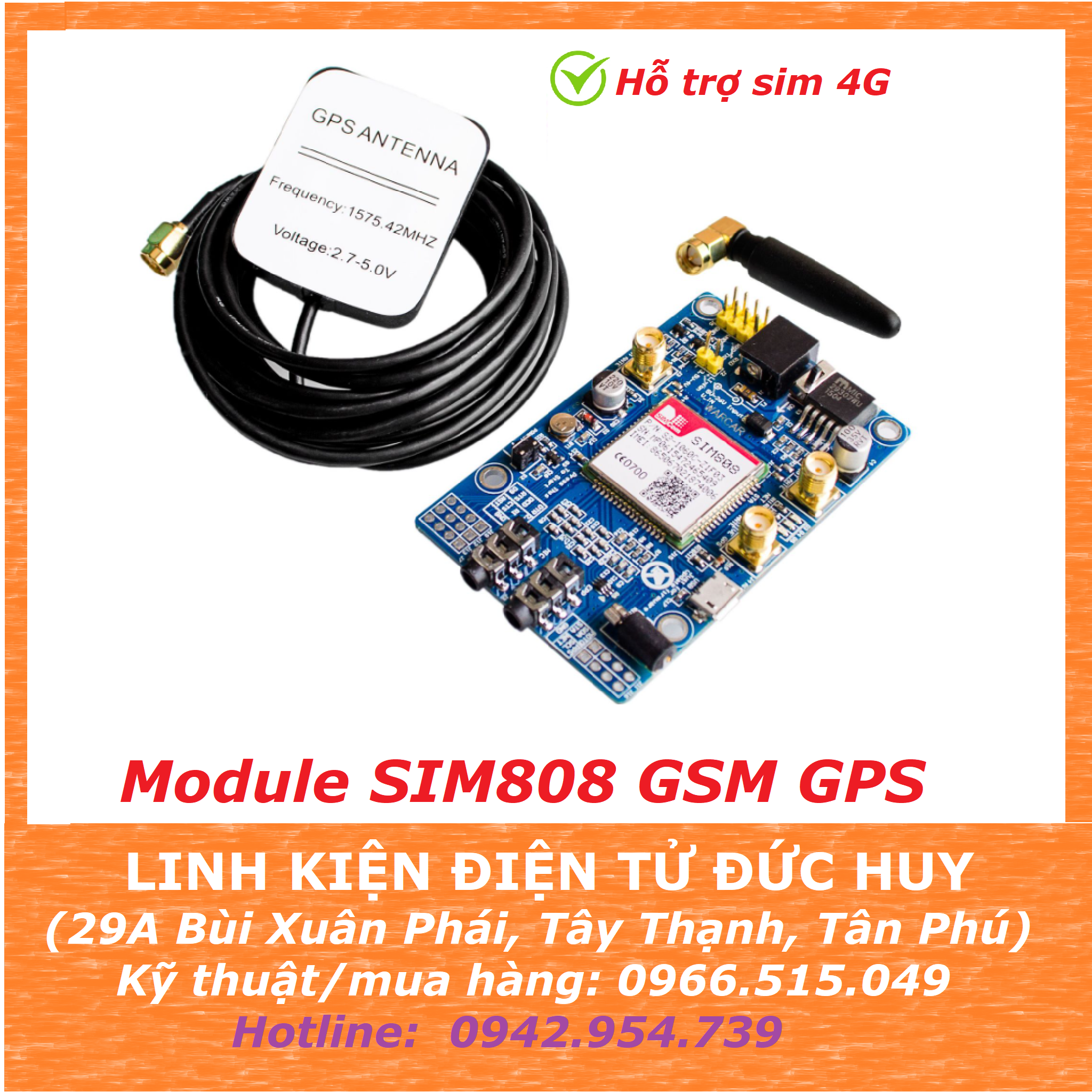

SIM808 - GSM/GPRS/GPS/BLUETOOTH - HỖ TRỢ 2G/3G/4G - KÈM ĂNG TEN GPS

SIM808 được tích hợp GPS/GSM/GPRS/BLUETOOTH trên cùng 1 module, vì lẽ đó khi chỉ cần sử dụng 1 module này ta có thể : nhắn tin, nghe, gọi, biết được vị trí (GPS), truyền nhận dữ liệu qua bluetooth...vậy thì quá tuyệt vời, thay vì phải sử dụng 3 module ( 1 GSM, 1 GPS, 1 BLUETOOTH) để có cùng chức năng như trên.

TÀI LIỆU KỸ THUẬT MODULE SIM808:

+ Nguồn cấp: 5 -26VDC. Được tích hợp IC ổn áp nên dải điện áp đầu vào rộng.

+ Có hỗ trợ chân cấp nguồn pin Lithium - Ion: 3.5 - 4.2V.

+ Chức năng truyền nhận dữ liệu qua bluetooth.

+ Tích hợp 2 jack phone + micro trên cùng board mạch để tiện cho việc nghe thoại.

+ Tích hợp 3 ăng ten cho các chức năng: GSM/GPRS; GPS;  BLUETOOTH

+ Hỗ trợ đầy đủ các sim 2G, 3G, 4G

+ Gửi và nhận dữ liệu GPRS (TCP / IP, HTTP, v.v.).

+ Nhận dữ liệu GPS và dữ liệu A-GPS.

+ Gửi và nhận tin nhắn SMS.

+ Thực hiện cuộc gọi, trả lời tin nhắn tự động.

SƠ ĐỒ GIAO TIẾP ARDUINO VỚI SIM808:

SƠ ĐỒ GIAO TIẾP USB-TTL VỚI SIM808:

TẬP LỆNH AT GIAO TIẾP CƠ BẢN VỚI MODULE SIM:

LỆNH KIỂM TRA MODULE SIM HOẠT ĐỘNG:

Lệnh: AT<CR><LF>

MODULE SIM Trả lời: OK

Mô tả : Kiểm tra đáp ứng , nếu trả về OK thì Module hoạt động tốt

LỆNH KIỂM TRA TỐC ĐỘ BAUD GIAO TIẾP VỚI MODULE SIM:

Lệnh: AT+IPR=[baud rate]<CR><LF>

Trả lời: OK

Mô tả : cài đặt tốc độ giao tiếp dữ liệu với module SIM, chỉ cài được các tốc độ sau

Baud rate : 0 (auto), 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200

CÁC LỆNH ĐIỀU KHIỂN CUỘC GỌI:

• Lệnh:      AT+CLIP=1<CR><LF>

          Mô tả : Hiển thị thông tin cuộc gọi đến

• Lệnh:      ATD XXXXXXXXX;<CR><LF>

           Mô tả : Lệnh thực hiện cuộc gọi, với XXXXX: là số điện thoại cần gọi

• Lệnh:      ATH<CR><LF>

          Mô tả : Lệnh thực hiện kết thúc cuộc gọi, hoặc cúp máy khi có cuộc gọi đến

• Lệnh:      ATA<CR><LF>

       Mô tả : Lệnh thực hiện chấp nhận khi có cuộc gọi đến

CÁC LỆNH ĐIỀU KHIỂN TIN NHẮN:

• Lệnh:      AT+CMGF=1<CR><LF>

          Mô tả : Lệnh đưa SMS về chế độ Text , phải có lệnh này mới gửi nhận tin nhắn dạng Text

• Lệnh:      AT+CMGS=”XXXXXXXX”<CR><LF>

   XXXXXXX: là số điện thoại cần gửi tin nhắn.

            Đợi đến khi có ký tự ‘>’ được gửi về thì đánh nối dung tin nhắn.

            Gửi mã Ctrl+Z  hay  0x1A để kết thúc nội dung và gửi tin nhắn.

          Mô tả : Lệnh gửi tin nhắn

• Lệnh:      AT+CMGR=x<CR><LF>

          x là địa chỉ tin nhắn cần đọc

          Mô tả : Đọc một nhắn vừa gửi đến, lệnh được trả về nội dung tin nhắn, thông tin người gửi, thời gian gửi

• Lệnh:      AT+CMGDA="DEL ALL"<CR><LF>

          Mô tả : Xóa toàn bộ tin nhắn trong các hộp thư

• Lệnh:      AT+CNMI=2,2<CR><LF>

          Mô tả : Hiển thị nội dung tin nhắn ngay khi có tin nhắn đến

TẬP LỆNH AT GPS GIAO TIẾP MODULE SIM808:

AT + CGPSPWR=1<CR><LF>  lệnh bật/tắt nguồn cho GPS. Trả về OK nếu mạch chấp nhận.

AT + CGPSPWR=?<CR><LF>  lệnh kiểm tra các chế độ hiện có của GPS. Trả về giá trị (0-1)

AT + CGPSPWR?<CR><LF>  lệnh kiểm tra GPS đang bật/ tắt trả về tín hiệu

0: đang tắt GPS, 1: đang bật GPS.

AT+ CGPSSTATUS?<CR><LF>  lệnh trả về trạng thái hiện tại của chân GPS CONTROL PIN. tín hiệu trả về:

( Location Not Fix ) Hệ thống GPS chưa có dữ liệu vị trí chính xác

( Location 3D Fix ) Hệ thống GPS đã xác định được vị trí với độ chính xác 3 chiều (vĩ độ, kinh độ, và độ cao)

( Location 2D Fix ) GPS đã xác định được vị trí với độ chính xác 2 chiều (vĩ độ và kinh độ)

AT + CGPSINF=0<CR><LF> để nhận thông tin vị trí GPS dưới dạng chuỗi dữ liệu

CODE GIAO TIẾP ARDUINO VỚI SIM808:

#include <SoftwareSerial.h>
#include <TinyGPS++.h>

boolean GetGPS_flag = false;
boolean Location_isValid_flag = false;
boolean Password_flag = false;

String value;
String phone_number;
String message_text;
String password = "Hello";
String Message;

#define PIN_TX    10
#define PIN_RX    11
SoftwareSerial mySerial(PIN_TX, PIN_RX);

// The TinyGPS++ object
TinyGPSPlus gps;

String SIM808(String value)

{
  String Out;

  mySerial.println(value);
  delay(10);
  while (mySerial.available()) {
    Out = (mySerial.readString());
  }

  Out.trim();
  Out.remove(0, value.length() + 3);
  return Out;
}
String SIM808(String value, int count) {
  String Out;

  mySerial.println(value);
  delay(10);
  while (mySerial.available()) {
    Out = (mySerial.readString());
  }

  Out.trim();
  Out.remove(0, value.length() + 3 + count);
  return Out;
}

void setup() {
  mySerial.begin(9600);
  Serial.begin(9600);
}

void loop() {
  //ĐOẠN CHƯƠNG TRÌNH NHẬN TIN NHẮN SMS
  Serial.println("Start\n");

  Serial.println("Power Down The GPS");
  SIM808("AT+CGPSPWR=0");

  Serial.println("Check AT Connection");
  value = SIM808("AT");
  Serial.println(value);
  Serial.println("");

  Serial.println("Put The Module in SMS Text Mode");
  SIM808("AT+CMGF=1");
  delay(1000);

  Serial.println("Delete All Previous Messages");
  SIM808("AT+CMGD=1,4");
  delay(2000);

  value = SIM808("AT+CMGL=\"REC UNREAD\"");
  value = SIM808("AT+CMGL=\"REC UNREAD\"");
  value = SIM808("AT+CMGL=\"REC UNREAD\"");

  do {
    delay(2000);
    Serial.println("No new Messages Received");
    Serial.println("Check for New Messages!");
    value = SIM808("AT+CMGL=\"REC UNREAD\"");
    //Serial.println("end");
  } while (value == "OK");

  SIM808("AT+CMGL=\"REC UNREAD\"");
  Serial.println("Message Recieved");

  value = SIM808("AT+CMGL=\"ALL\"");
  Serial.println(value);
  phone_number = value;
  phone_number.remove(0, 20);
  phone_number.remove(15, phone_number.length());
  message_text = value;
  message_text.remove(0, 63);
  message_text.remove(message_text.length() - 6, message_text.length());

  Serial.println("Phone Number:");
  Serial.println(phone_number);

  Serial.println("Message Text:");
  Serial.println(message_text);

  if (message_text == password) {
    GetGPS_flag = true;
    Password_flag = true;
    Serial.println("password is correct!");
  }
  //KẾT THÚC

  //***********ĐOẠN CHƯƠNG TRÌNH NHẬN DỮ LIỆU GPS*********
  if (GetGPS_flag) {
    do {
      Serial.println("Power Down The GPS");
      SIM808("AT+CGPSPWR=0");
      //Serial.println("end");

      Serial.println("Check The GPS Power");
      value = SIM808("AT+CGPSPWR?");
      value.remove(11, 17);
      Serial.println(value);
      //Serial.println("end");

      Serial.println("Power Up The GPS");
      SIM808("AT+CGPSPWR=1");
      //Serial.println("end");

      Serial.println("Disable The GPS Output");
      SIM808("AT+CGPSOUT=0");
      //Serial.println("end\n");

      Serial.println("Wait For The GPS To Find Location");
      while (!SIM808("AT+CGPSSTATUS?" , 13).startsWith("Location 3D Fix")) {
        Serial.println("Location Not Fixed Yet, Please Wait!");
        delay(2000);
      }
      Serial.println("Location Found!");
      Serial.println("end\n");

      //Get and Analyse The GPS Output
      Serial.println("Get and Analyse The GPS Output");
      String Out = "";
      mySerial.println("AT+CGPSOUT=2");

      delay(10);
      while (mySerial.available()) {
        mySerial.readStringUntil('\n');
        mySerial.readStringUntil('\n');
        Out = (mySerial.readStringUntil('\n'));  Out += "\r\n";
      }
      mySerial.println("AT+CGPSOUT=0");
      delay(100);
      mySerial.println("AT+CGPSOUT=32");
      delay(10);
      while (mySerial.available()) {
        mySerial.readStringUntil('\n');
        mySerial.readStringUntil('\n');
        Out += (mySerial.readStringUntil('\n'));  Out += "\r\n";
      }
      mySerial.println("AT+CGPSOUT=0");
      Out.trim();
      Serial.println(Out);
      Serial.println("");
      //GPS Output Analized

      int buffint = Out.length();
      char buff[buffint];
      Out.toCharArray(buff, buffint);
      const char *gpsStream = buff;

      while (*gpsStream)
        if (gps.encode(*gpsStream++))
          displayInfo();

      Serial.println("");
      Serial.println("");

      delay(100);
      if (gps.location.isValid())
      {
        Location_isValid_flag = true;
        Message = String(gps.location.lat(), 6);
        Message += ",";
        Message += String(gps.location.lng(), 6);
        Message += " ";
        Serial.println(Message);
      }
    } while (!Location_isValid_flag);

  }
  //******************* KẾT THÚC NHẬN GPS *******************

  //******************* SENDING SMS *******************
  Serial.println("Start Sending The SMS\n");

  Serial.println("Sending The SMS to");
  Serial.println(phone_number);

  SIM808("AT+CMGS=" + phone_number );
  delay(200);

  if (Password_flag == true) {
    mySerial.println("Open This Link:");
    mySerial.print("https://www.google.com/maps/place/");
    SIM808(Message);
  }
  else {
    mySerial.println("Password Incorrect! ");
  }
  Serial.println("Message Sent!");

  Serial.println("Delete All Previous Messages");
  SIM808("AT+CMGD=1,4");
  delay(2000);
  //******************* SENDING SMS END*******************

  //reinitializing flags
  GetGPS_flag = false;
  Location_isValid_flag = false;
  Password_flag = false;
}

void displayInfo()
{
  Serial.print(F("Location: "));
  if (gps.location.isValid())
  {
    Serial.print(gps.location.lat(), 6);
    Serial.print(F(","));
    Serial.print(gps.location.lng(), 6);
  }
  else
  {
    Serial.print(F("INVALID"));
  }

  Serial.println();
}

char * floatToString(char * outstr, double val, byte precision, byte widthp) {
  char temp[16];
  byte i;

  // compute the rounding factor and fractional multiplier
  double roundingFactor = 0.5;
  unsigned long mult = 1;
  for (i = 0; i < precision; i++)
  {
    roundingFactor /= 10.0;
    mult *= 10;
  }

  temp[0] = '\0';
  outstr[0] = '\0';

  if (val < 0.0) {
    strcpy(outstr, "-\0");
    val = -val;
  }

  val += roundingFactor;

  strcat(outstr, itoa(int(val), temp, 10)); //prints the int part
  if ( precision > 0) {
    strcat(outstr, ".\0"); // print the decimal point
    unsigned long frac;
    unsigned long mult = 1;
    byte padding = precision - 1;
    while (precision--)
      mult *= 10;

    if (val >= 0)
      frac = (val - int(val)) * mult;
    else
      frac = (int(val) - val ) * mult;
    unsigned long frac1 = frac;

    while (frac1 /= 10)
      padding--;

    while (padding--)
      strcat(outstr, "0\0");

    strcat(outstr, itoa(frac, temp, 10));
  }

  // generate space padding
  if ((widthp != 0) && (widthp >= strlen(outstr))) {
    byte J = 0;
    J = widthp - strlen(outstr);

    for (i = 0; i < J; i++) {
      temp[i] = ' ';
    }

    temp[i++] = '\0';
    strcat(temp, outstr);
    strcpy(outstr, temp);
  }
  return outstr;
}
