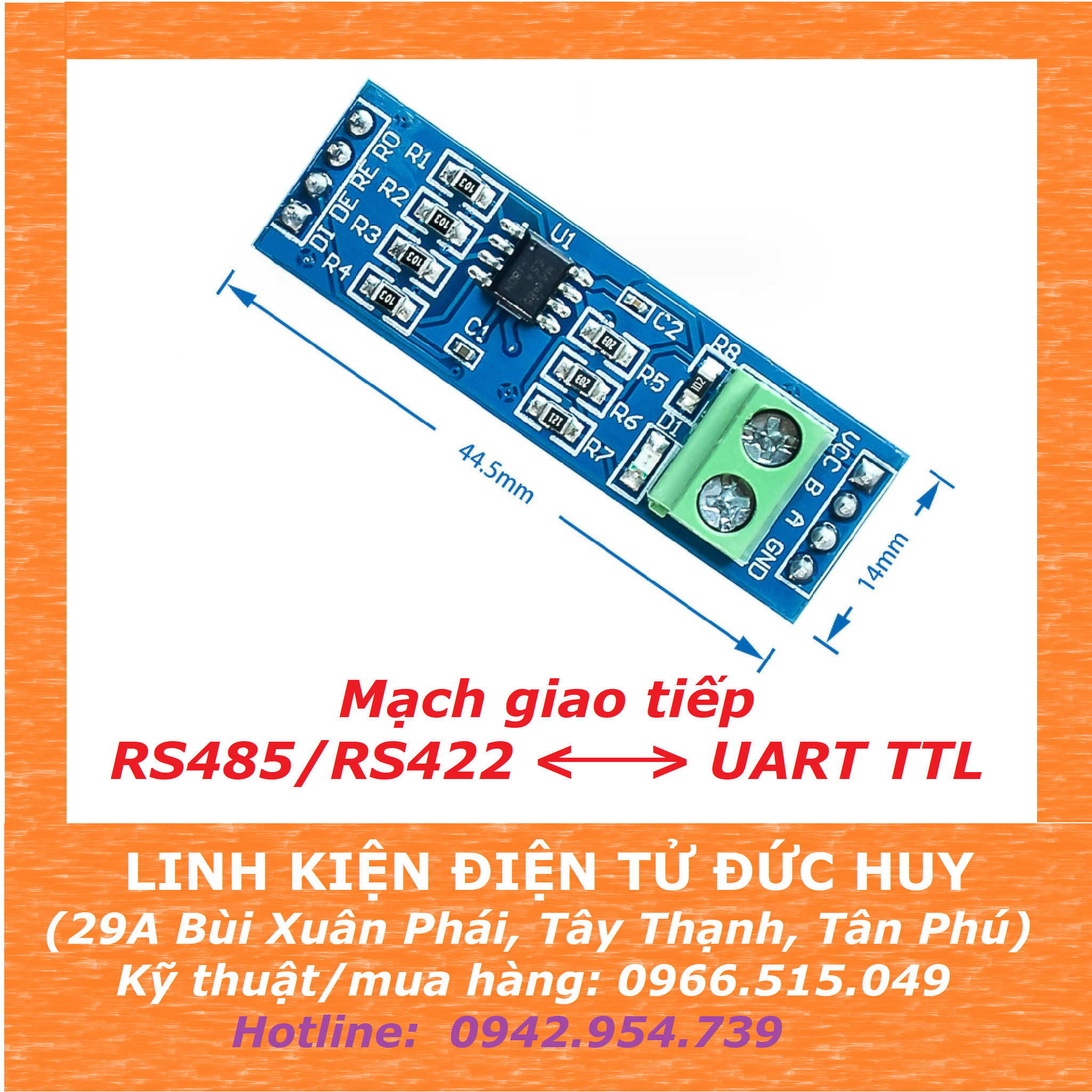

MAX485 MODULE CHUYỂN TTL <--> RS485 V2

THÔNG SỐ KỸ THUẬT:

+ Điện áp làm việc: 5V

+ Đầu vào TTL giao tiếp trực tiếp với vi điều khiển, arduino...

+ Hàn sẵn đầu ra Domino 2P để tiện lợi cho đấu nối trên mạng RS485

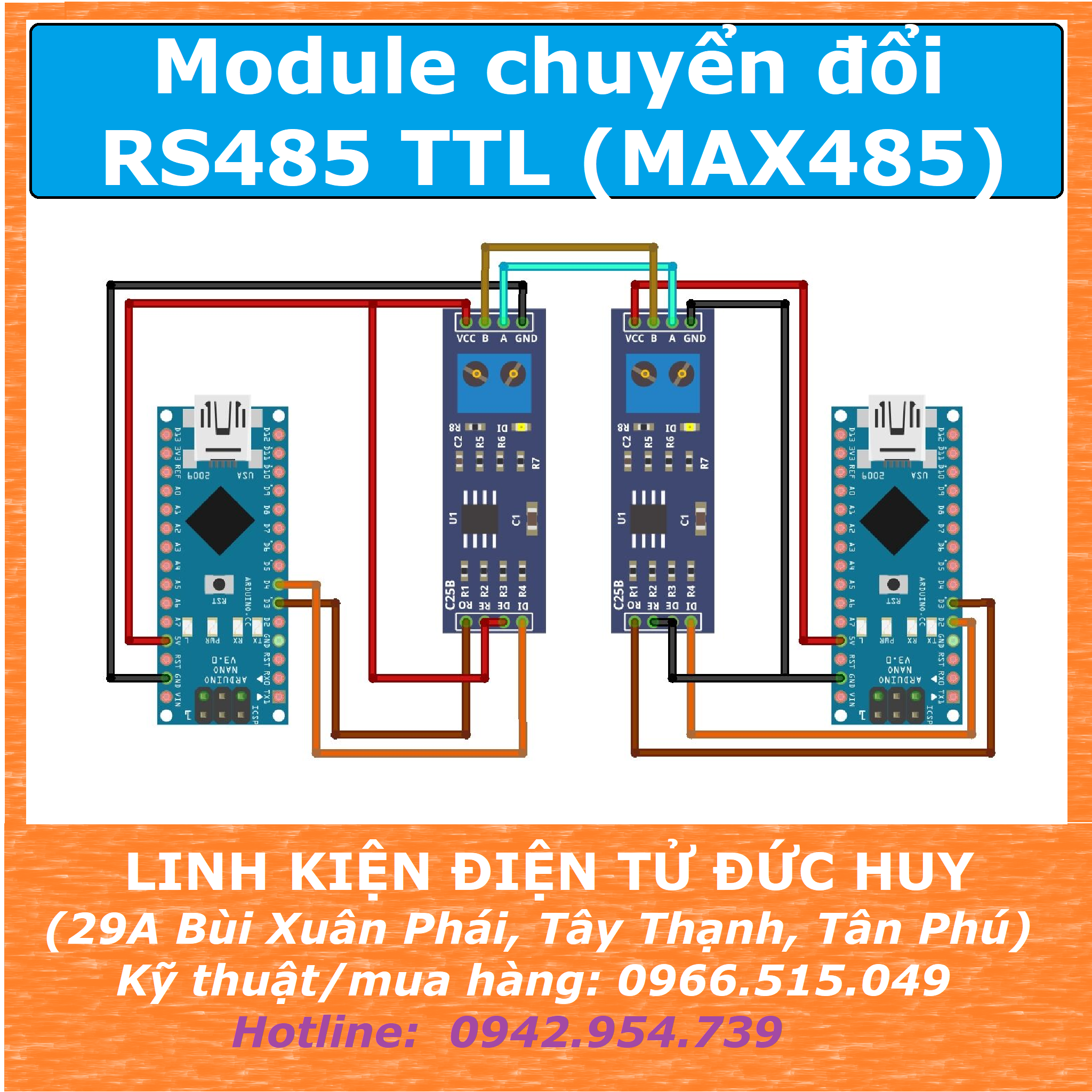

VÍ DỤ 1:

CODE MẪU ARDUINO GIAO TIẾP MAX485:

1. CODE BÊN PHẦN TRUYỀN DỮ LIỆU:

#include <SoftwareSerial.h>

SoftwareSerial mySerial(3,2);

void setup() {

  mySerial.begin (9600);

  Serial.begin(9600);

}

void loop() {

  mySerial.println (“ĐIỆN TỬ ĐỨC HUY”);

  Serial.println (“XIN CHÀO!!!”);

  delay(1000);

}

2. CODE BÊN PHẦN NHẬN DỮ LIỆU:

#include <SoftwareSerial.h>

SoftwareSerial mySerial(3,2);

void setup() {

  Serial.begin(9600);

  mySerial.begin(9600);

}

void loop() {

  while(mySerial.available() > 0){

    char c = mySerial.read();

    Serial.write(c);

  }

}

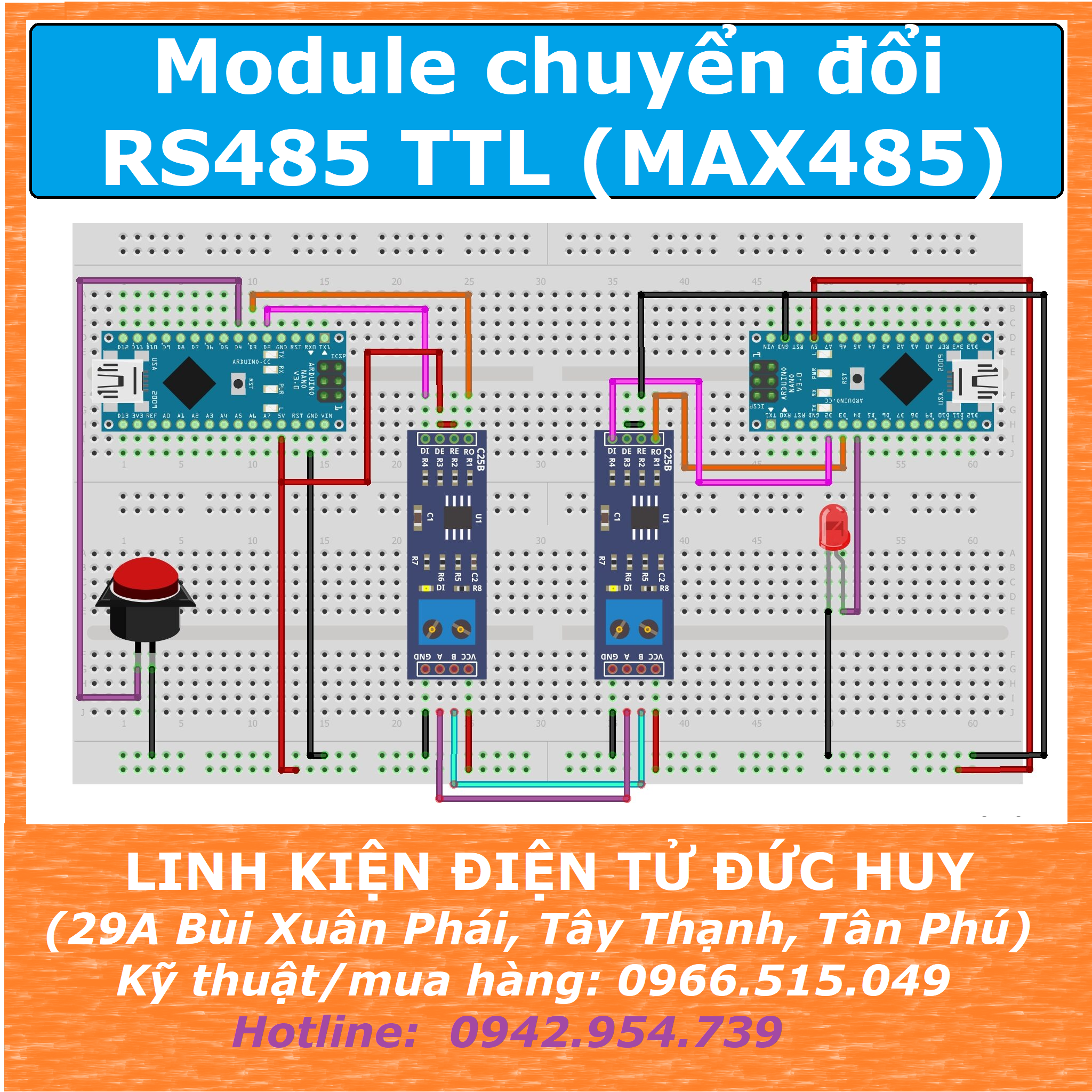

VÍ DỤ 2: Nhấn nút bên arduino master thì bên arduino slave sáng đèn led

1) CODE CHO BÊN ARDUINO MASTER:

#include <SoftwareSerial.h>

SoftwareSerial mySerial(3, 2); // RX, TX pins for the wireless module

int buttonPin = 4; // button connected to pin 4

void setup() {

  mySerial.begin(9600);

  pinMode(buttonPin, INPUT_PULLUP); // set pin 4 as input with internal pull-up resistor

}

void loop() {

  if (digitalRead(buttonPin) == LOW) { // if the button is pressed

    mySerial.write(‘1’); // send ‘1’ character to turn on the LED

  } else {

    mySerial.write(‘0’); // send ‘0’ character to turn off the LED

  }

  delay(100); // add a small delay to debounce the button

}

2) CODE CHO ARDUINO SLAVE:

#include <SoftwareSerial.h>

SoftwareSerial mySerial(3, 2);

int ledPin = 4; // LED connected to pin 4

void setup() {

  Serial.begin(9600);

  mySerial.begin(9600);

  pinMode(ledPin, OUTPUT); // set pin 4 as output

}

void loop() {

  while (mySerial.available() > 0) {

    char c = mySerial.read();

    Serial.write(c);

    if (c == ‘1’) { // if the received character is ‘1’, turn on the LED

      digitalWrite(ledPin, HIGH);

    } else if (c == ‘0’) { // if the received character is ‘0’, turn off the LED

      digitalWrite(ledPin, LOW);

    }

  }

}
