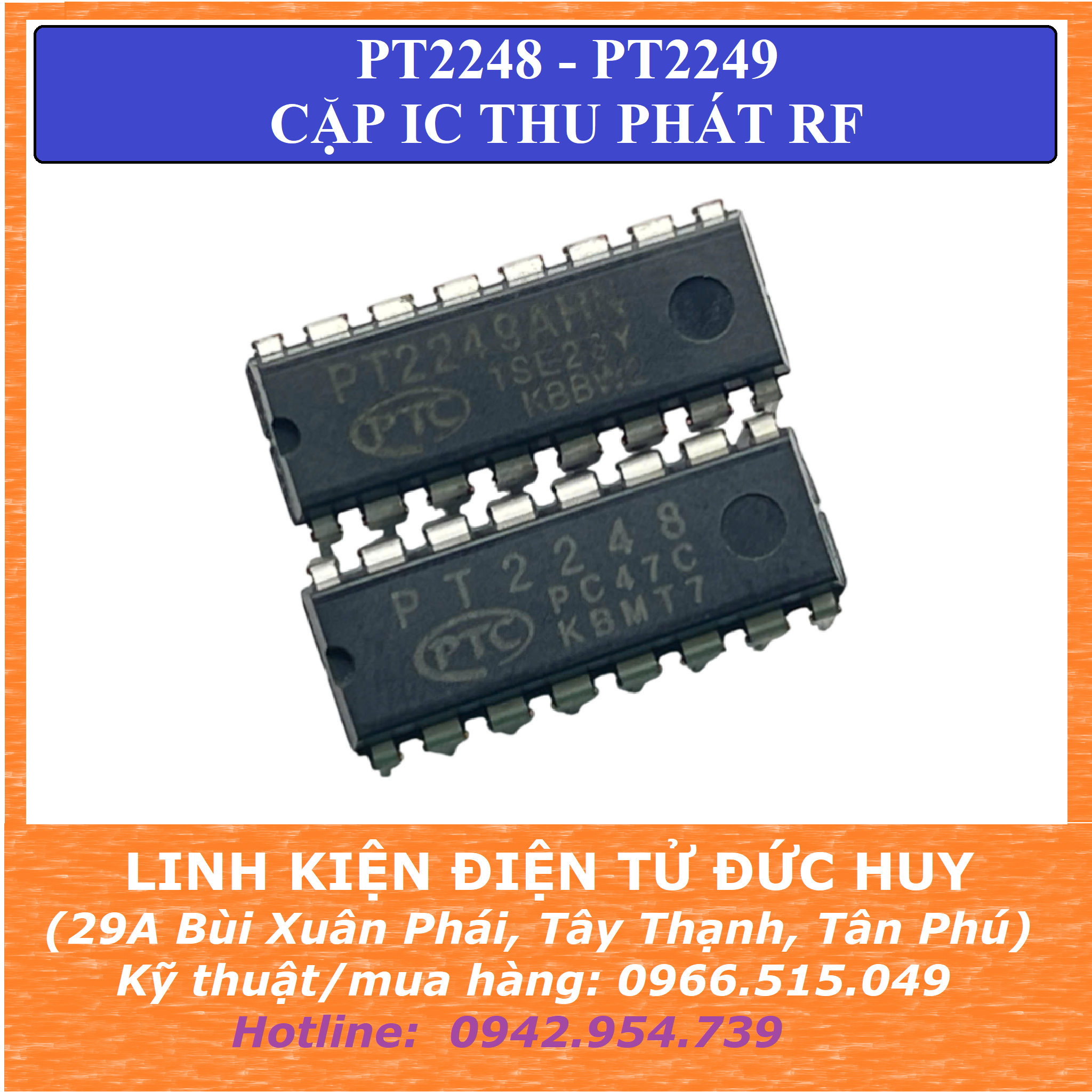

IC PT2248 là một bộ truyền phát tia hồng ngoại được ứng dụng công nghệ CMOS, phạm vi điện áp nguồn điện là 2,2V~5V. Vì sử dụng công nghệ CMOS để chế tạo nên công suất tiêu hao cực thấp. Nó có thể nhấn giữ nhiều phím cùng 1 lúc (tối đa 6 phím), linh kiện bên ngoài rất ít.
Thông số kỹ thuật
Chức năng các chân:
Chân 1 (Vss): Chân mass được nối với cực âm của nguồn điện.
Chân 2 (RXIN): Đầu vào tín hiệu thu.
Các chân 3 – 7 (HP1 – HP5): Đầu ra tín hiệu liên tục. Chỉ cần thu được tín hiệu tương ứng với đầu ra nào thì đầu ra đó luôn duy trì ở mức logic “1”.
Các chân 8 – 12 (SP5 –SP1): Đầu ra tín hiệu không liên tục. Chỉ cần thu được tín hiệu tương ứng với đầu ra nào thì đầu ra đó sẽ duy trì ở mức logic “1” trong khoảng thời gian là 107ms.
Chân 14 và 13 (CODE 2 và CODE 3): Để tạo ra các tổ hợp mã hệ thống giữa phần phát và phần thu. Mã số của 2 chân này phải giống tổ hợp mã hệ thống của phần phát thì mới thu được tín hiệu.
Chân 15 (OSC) : Dùng để nối với tụ điện và điện trở bên ngoài tạo ra dao động cho mạch.
Chân 16 (Vcc) : Chân được nối với cực dương của nguồn điện.
