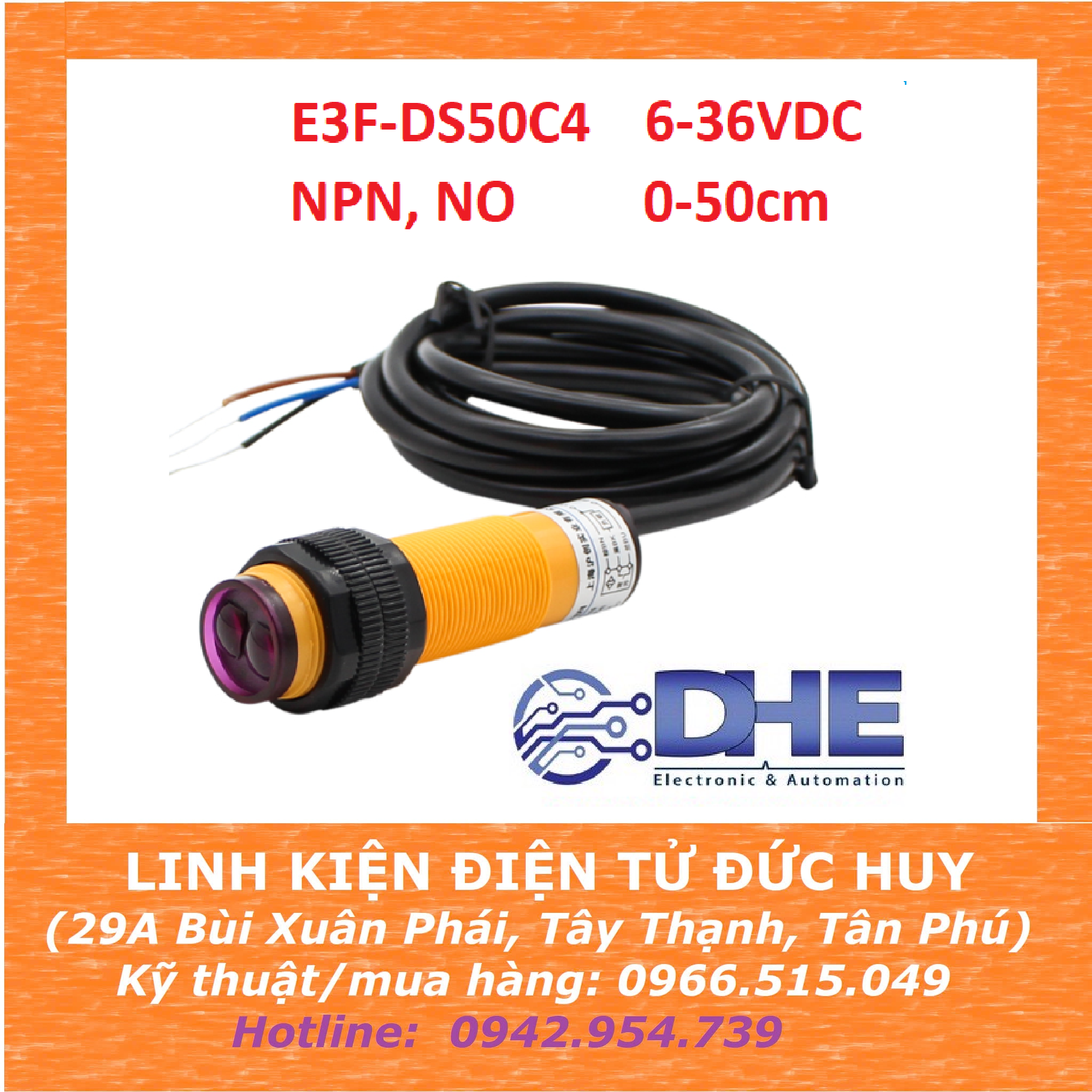

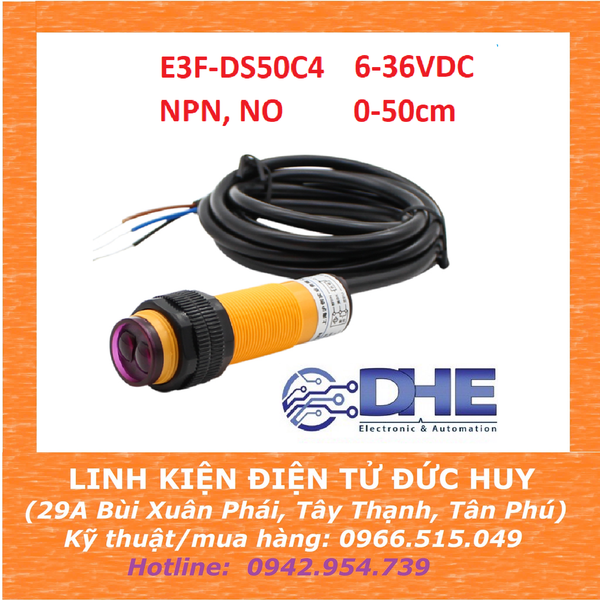

- Cảm biến vật cản hồng ngoại E3F-DS50C4 là loại chất lượng tốt với độ bền và độ ổn định cao, cảm biến sử dụng ánh sáng hồng ngoại để xác định vật cản phía trước cảm biến, cảm biến phát ra tia hồng ngoại với dải tần số chuyên biệt cho khả năng chống nhiễu tốt kể cả ở điều khiện ánh sáng ngoài trời.

 - Cảm biến vật cản hồng ngoại E3F-DS50C4 có thể chỉnh khoảng cách mong muốn thông qua biến trở trên cảm biến, cảm biến có ngõ ra là cấu trúc Transistor NPN (sinking sensors) đã được nối điện trở nội 10k lên VCC nên có thể sử dụng ngay mà không cần trở kéo lên VCC.

THÔNG SỐ KỸ THUẬT:

Model: E3F-DS50C4
Số dây tín hiệu: 3 dây (2 dây cấp nguồn DC và 1 dây tín hiệu).
Chân tín hiệu ngõ ra: dạng Transistor NPN đã được kéo nội trở 10k lên VCC, khi có vật cản sẽ ở mức thấp (Low-GND), khi không có vật cản sẽ xuất ra mức cao (High-VCC).
Nguồn điện cung cấp: 6 ~ 36VDC
Dòng tiêu thụ: 20~35mA
Đạt tiêu chuẩn IP67.
Dải nhiệt độ hoạt động: -30 - 65ºC
Dải độ ẩm hoạt động: 35% - 95%.
Khoảng điều chỉnh cảm biến: 7~50cm
Khoảng cách phát hiện vật cản: 0~50cm
Góc khuếch tán (góc chiếu): 3~5 độ
Có thể điều chỉnh khoảng cách nhận của cảm biến bằng biến trở tinh chỉnh.
Dòng kích ngõ ra: 300mA.
Có led hiển thị ngõ ra màu đỏ.
Chất liệu sản phẩm: vỏ ngoài nhựa ABS, phía trong đổ keo chống nước, chống va đập.
Kích thước: 18 x 68mm

Sơ đồ dây:
Nâu:               VCC
Đen:               OUT (NGÕ RA NPN, CỰC THU HỞ)
Xanh dương: GND
