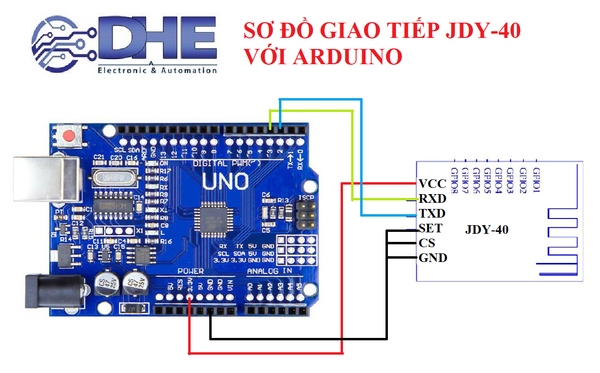

JDY-40 V1.2 MODULE TRUYỀN NHẬN GIAO TIẾP KHÔNG DÂY WIRELESS - 2.4GHZ

PHẦN MỀM SIMPLE SERIAL MONITOR

CLICK ĐỂ TẢI PHẦN MỀM Simple Serial Monitor

AT+BAUD: LỆNH TRẢ VỀ TỐC ĐỘ TRUYỀN BAUD

1. 1200
2. 2400
3. 4800
4. 9600
5. 14400
6. 19200

AT+RFID: LỆNH TRẢ VỆ ID TRUYỀN KHÔNG DÂY

( MẶC ĐỊNH LÀ 8899)

AT+DVID: LỆNH TRẢ VỀ ID THIẾT BỊ

( MẶC ĐỊNH LÀ 1122   )

AT+RFC: LỆNH TRẢ VỀ KÊNH TRUYỀN ( MẶC ĐỊNH LÀ 001) ( 001 – 128).

AT+POWE: LỆNH TRẢ VỀ CÔNG SUẤT TRUYỀN

0:-25db
1:-15db
2:-5db
3: 0db
4:+3db
5:+6db
6:+9db
7:+10db
8:+10db
9:+12db

AT+CLSS: LỆNH TRẢ VỀ CHẾ ĐỘ HOẠT ĐỘNG

( MẶC ĐỊNH LÀ A0).

A0: Truyền trong suốt cổng nối tiếp (Bộ thu phát).

C0: Bộ điều khiển từ xa hoặc có đèn báo IO (Thiết bị đầu cuối truyền).

C1: Bộ điều khiển từ xa hoặc phím IO không có đèn báo (Thiết bị đầu cuối truyền).

C2: IO ở mức thấp tại mức bình thường, mức cao sau khi nhận được tín hiệu và sau 30ms kích mức thấp.

C3: IO ở mức cao tại mức bình thường, mức thấp sau khi nhận tín hiệu và sau 30ms kích mức cao.

C4: IO ở mức thấp tại mức bình thường, nhận tín hiệu kích ở mức cao và nâng lên mức tín hiệu thấp

C5: IO bị đảo ngược khi được nhận tín hiệu.

CODE TEST MODULE BLUETOOTH JDY-31

#include <SoftwareSerial.h>

SoftwareSerial softSerial(2, 3); // RX, TX

char c=' ';

void setup()

{

    Serial.begin(9600,SERIAL_8N1 );

    while (!Serial) { ; }

    Serial.print("Sketch:   ");   Serial.println(__FILE__);

    Serial.print("Uploaded: ");   Serial.println(__DATE__);

    softSerial.begin(9600);

    Serial.println("softSerial started at 9600");

    Serial.println("Ready");

}

void loop()

{

    if (Serial.available())

    {

        c = Serial.read();

         softSerial.write(c);

    }

    if (softSerial.available())

    {

        c = softSerial.read();

        Serial.write(c);

    }

}
