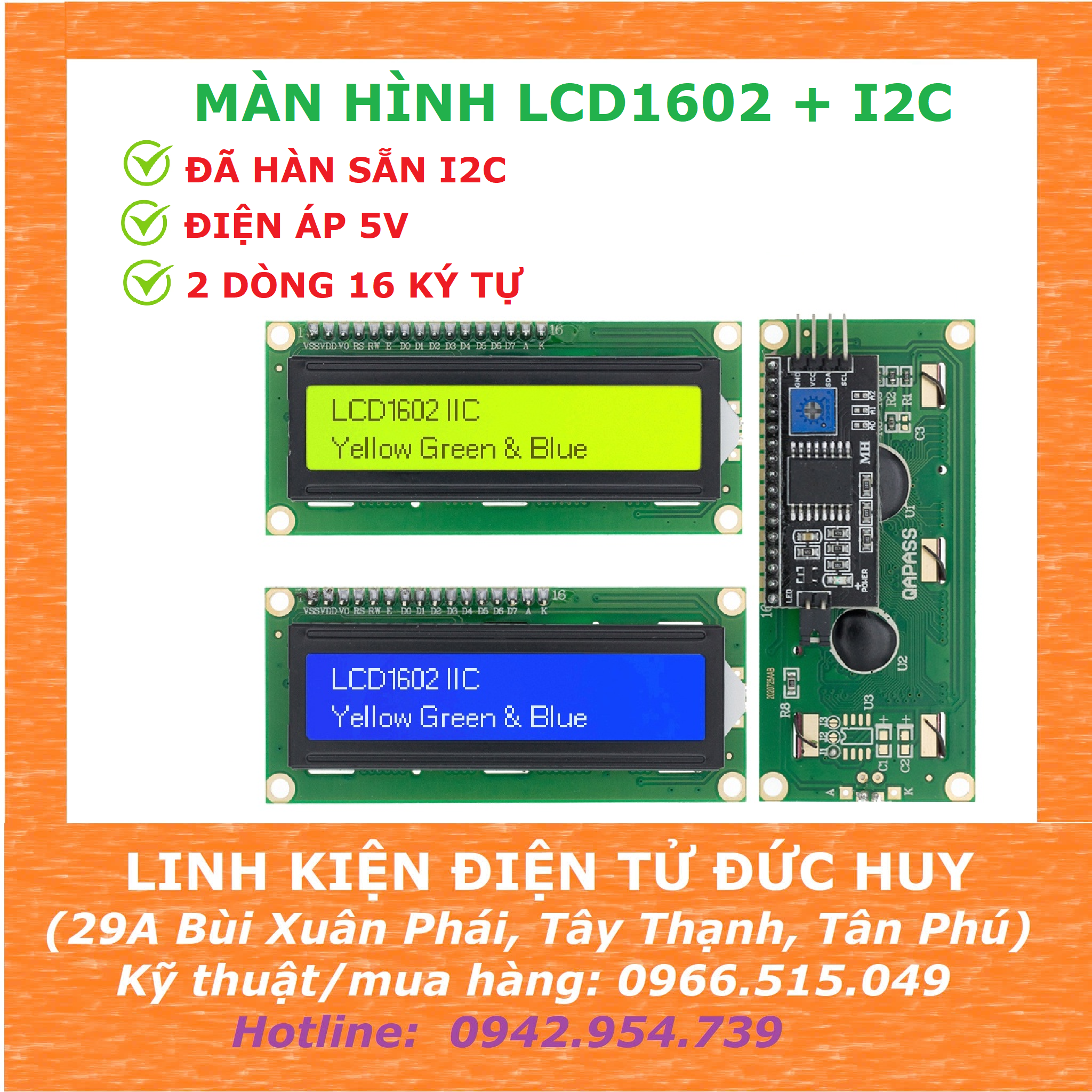

MÀN HÌNH LCD1602 + I2C ĐIỆN ÁP 5V

Màn hình LCD1602 sử dụng driver HD44780, có khả năng hiển thị 2 dòng với mỗi dòng 16 ký tự, màn hình có độ bền cao, rất phổ biến, nhiều code mẫu và dễ sử dụng thích hợp cho những người mới học và làm dự án.

Màn hình LCD được hàn sẵn module giao tiếp I2C giúp việc giao tiếp được dễ dàng và nhanh chóng hơn rất nhiều, người dùng không phải tốn công hàn i2c, mà giá thành lại rẻ hơn mua từng món.

THÔNG SỐ KỸ THUẬT

• Điện áp hoạt động là 5 V.
• Địa chỉ I2C: 0x27 ( có thể là 0X3F thay đổi theo đơn hàng của nhà sản xuất )
• Màu: Xanh lá HOẶC Xanh dương
• Kích thước lỗ bắt ốc: 74mm x 30mm
• Kích thước của mạch: 80mm x 36mm x 19mm

CÁCH NHẬN BIẾT ĐỊA CHỈ CỦA MODULE I2C TRÊN LCD:

Để có thể giao tiếp LCD hoạt động, cần xác định đúng địa chỉ của module I2C gắn trên LCD.  Lưu ý khi đã các định được địa chỉ theo như trên hình thì cần thay đổi địa chỉ trong code ARDUINO...cho tương ứng. Hoặc có thể theo phương án bên dưới để kiểm tra đúng địa chỉ I2C

+ Nạp chương trình vào Arduino

+ Kết nối LCD+I2C đến Arduino cho tương thích các chân VCC, GND, SDA, SCL...

+ Chạy serial monitor sẽ hiển thị địa chỉ I2C trên màn hình.

GIAO TIẾP MÀN HÌNH LCD VỚI I2C + ARDUINO:

CÀI ĐẶT THƯ VIỆN CHO ARDUINO:

CODE THAM KHẢO GIAO TIẾP ARDUINO + LCD+I2C:

#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0X27,16,2);  // lưu ý thay địa chỉ 0x3F này cho phù hợp với địa chỉ I2C của các bạn

void setup() {
  lcd.init();
  lcd.clear();
  lcd.backlight();      // Make sure backlight is on

  // Print a message on both lines of the LCD.
  lcd.setCursor(2,0);   //Set cursor to character 2 on line 0
  lcd.print("Hello world!");

  lcd.setCursor(2,1);   //Move cursor to character 2 on line 1
  lcd.print("Dien tu Duc Huy");
}

void loop() {
}
