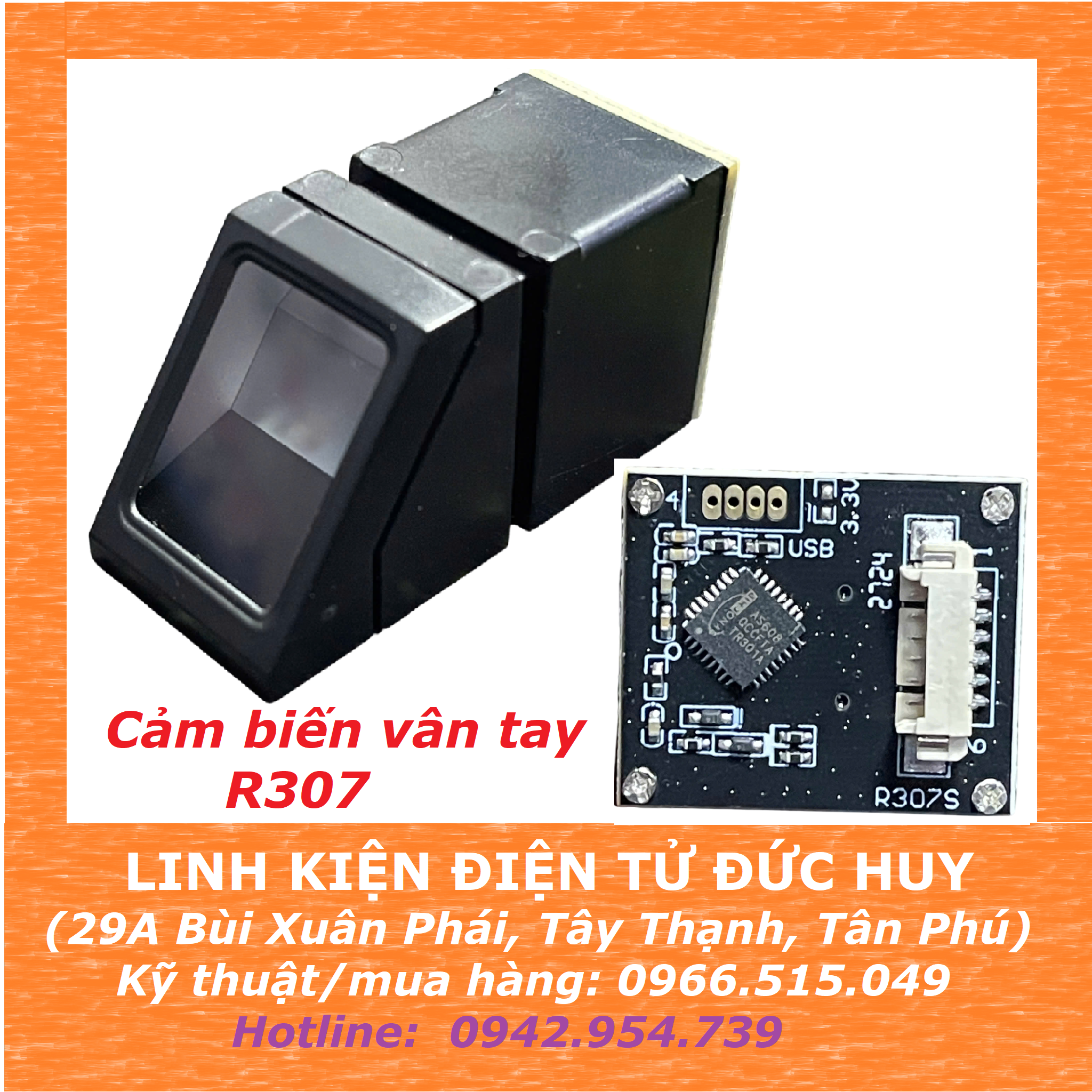

Cảm biến nhận dạng vân tay quang học R307 (hàng test đảm bảo, yên tâm sử dụng)

Mã sản phẩm: K1_151
- Mô-đun vân tay quang học R307 tích hợp chip thuật toán vân tay với các chức năng như nhập dấu vân tay, xử lý hình ảnh, trích xuất tính năng, tạo mẫu, lưu trữ mẫu, so sánh dấu vân tay (1: 1) hoặc tìm kiếm dấu vân tay (1:...
300,000₫
Hàng còn: 6
Số lượng

1

Tiêu đề
Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

- Mô-đun vân tay quang học R307 tích hợp chip thuật toán vân tay với các chức năng như nhập dấu vân tay, xử lý hình ảnh, trích xuất tính năng, tạo mẫu, lưu trữ mẫu, so sánh dấu vân tay (1: 1) hoặc tìm kiếm dấu vân tay (1: N); dòng điện làm việc thấp. Với đầu ra cảm biến ngón tay, dòng điện chờ cảm biến nhỏ hơn 5uA.

- Ứng dụng: hiện nay vân tay được ứng dụng để kiểm soát rất nhiều trong đời sống chúng ta: khóa két sắt, khóa ô tô, máy chấm công, smartphone, laptop, nhà thông minh.....

ĐẶC TÍNH KỸ THUẬT:

1. Dung lượng vân tay

       Dung lượng lưu trữ danh nghĩa của mô-đun vân tay R307 là 1.000 mẫu.

2. Mô tả giao diện:

       Có RS232 trên mô-đun vân tay R307 để giao tiếp với bên ngoài; giao diện RS232 là mức TTL, tốc độ truyền mặc định là 57600, bạn có thể thay đổi nó, vui lòng tham khảo giao thức truyền thông; nó có thể được kết nối với các thiết bị có cổng nối tiếp như như ARM, DSP, v.v., MCU 3.3 V 5V có thể được kết nối trực tiếp. Khi kết nối với máy tính yêu cầu cần chuyển đổi mức, hãy chú ý đến chuyển đổi mức, chẳng hạn như mạch MAX232 (chuyển từ RS232 sang TTL)

3. Hoạt động của module:

      Sau khi bật nguồn mô-đun vân tay, cửa sổ nhận dấu vân tay sẽ nhấp nháy một lần, cho biết quá trình tự kiểm tra diễn ra bình thường. Nếu mô-đun không nhấp nháy, vui lòng kiểm tra cẩn thận nguồn điện để xem nó được kết nối ngược hay sai. Chip có một số nhiệt trong quá trình hoạt động bình thường. Đây là hiện tượng bình thường. Nó đã được kiểm tra nghiêm ngặt và có thể yên tâm sử dụng.

4. THÔNG SỐ KỸ THUẬT:

 - Nguồn điện áp: DC 4.2--6.0V

 - Dòng điện làm việc:

         Làm việc hiện tại: 50mA

         Dòng đỉnh: 75mA

- Thời gian nhập ảnh vân tay: <0,1 giây

- Diện tích cửa sổ thu nhận vân tay: 14 * 18 mm

- Phương pháp so khớp:

   Phương pháp so sánh (1: 1)

   Phương pháp tìm kiếm (1: N)

- Tệp mẫu: 512 byte

- Dung lượng lưu trữ: 1000 mẫu

- Cấp độ bảo mật: năm cấp độ (từ thấp đến cao: 1, 2, 3, 4, 5)

- Tỷ lệ nhận dạng sai (FAR): <0,0001%

- Tỷ lệ từ chối thực sự (FRR): <1,0%

- Thời gian tìm kiếm: <0,2 giây (trung bình 1: 1000 giờ)

- Giao diện máy tính chủ: RS232 (mức logic TTL), USB 2.0

- Tốc độ truyền: (9600╳N) bps trong đó N = 1 ~ 12 (giá trị mặc định N = 6, tức là 57600bps

- Môi trường làm việc:

   Nhiệt độ: -20 ℃ - + 45 ℃

   Độ ẩm tương đối: 10% RH-85% RH (không ngưng tụ)

- Môi trường lưu trữ:

  Nhiệt độ: -40 ℃ - + 55 ℃

- Độ ẩm tương đối: <85% H (không ngưng tụ)

SƠ ĐỒ GIAO TIẾP VỚI ARDUINO:

CÀI ĐẶT THƯ VIỆN ARDUINO:

Nhập từ khoá ' ADAFRUIT FINGER ' để tìm kiếm thư viện

CODE ARDUINO THAM KHẢO VÀ TEST SẢN PHẨM

1. EXAMPLE NÀY DÙNG ĐỂ ĐĂNG KÝ VÂN TAY:

2. EXAMPLE NÀY DÙNG ĐỂ XÁC NHẬN VÂN TAY ĐƯỢC ĐĂNG KÝ:
