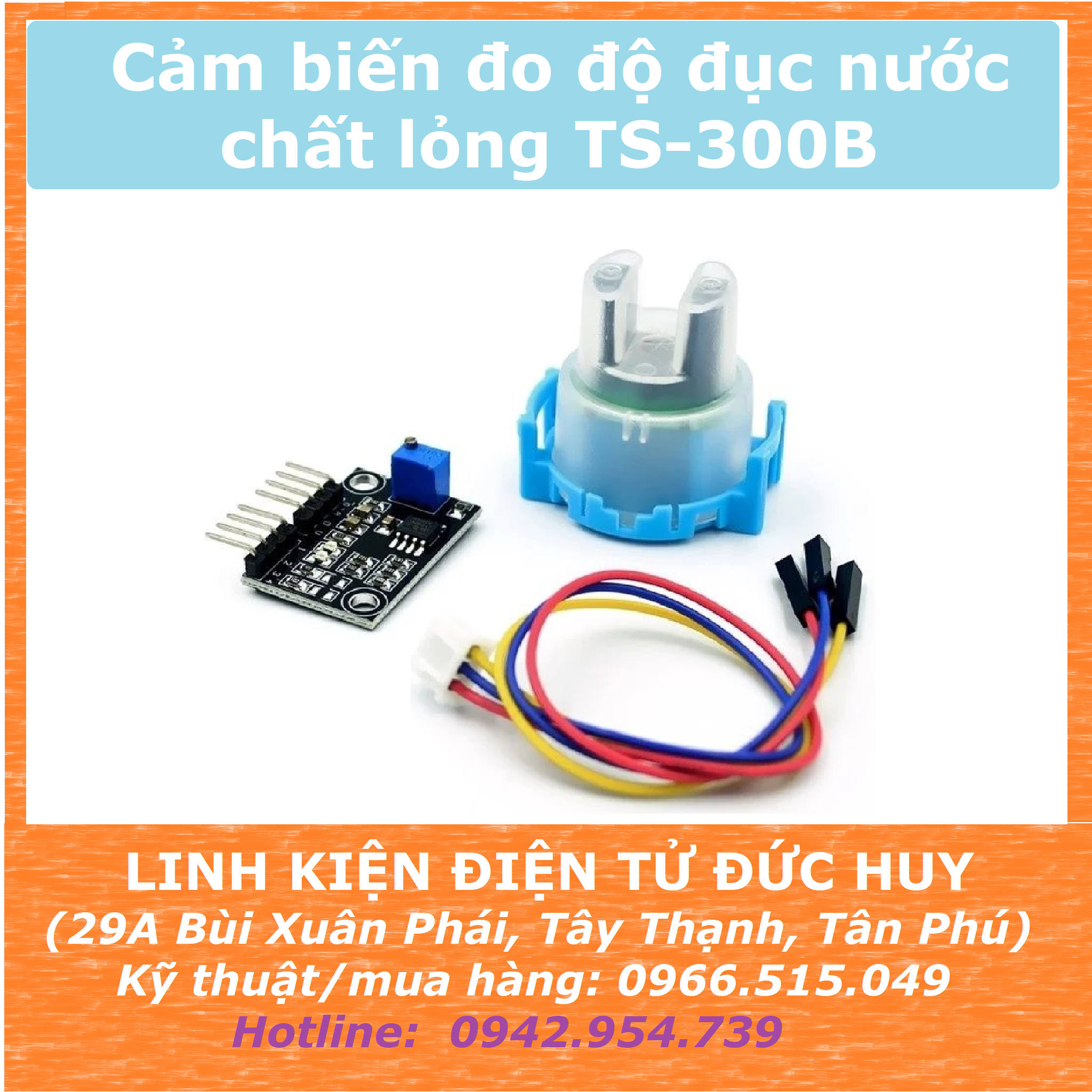

TS-300B là Cảm biến độ đục chất lỏng chất lượng cao với giao diện Analog và Digital cho Arduino.Đây là dự án tự làm cảm biến độ đục với Arduino có giá thành chi phí thấp.
- Độ đục của nước dùng để chỉ mức độ đục do các chất lơ lửng như cặn, đất sét, chất hữu cơ, sinh vật phù du và vi sinh vật có trong nước gây ra. Cảm biến hoặc máy đo độ đục cấp công nghiệp đắt tiền và tốn kém trong thiết kế điện tử. Do đó, đây là một cảm biến độ đục chất lỏng được sử dụng rộng rãi trong các thiết bị gia dụng máy giặt và máy rửa bát với giá thành chi phí thấp.
Các ứng dụng:
+ Máy giặt
+ Máy rửa bát
+ Kiểm soát công nghiệp:
- Thu gom nước thải môi trường
- Giám sát chất lượng nước bằng IOT
- Giám sát chất lượng dầu
Nguyên lý hoạt động của cảm biến TS-300B:
- Cảm biến sử dụng nguyên lý quang học để xác định toàn diện độ đục bằng tốc độ truyền qua và tán xạ trong dung dịch. Bên trong cảm biến là một ống cặp hồng ngoại. Khi ánh sáng truyền qua một lượng nước nhất định, lượng ánh sáng truyền qua phụ thuộc vào mức độ ô nhiễm của nước. Nước càng bẩn thì ánh sáng truyền qua càng ít. Đầu nhận ánh sáng chuyển cường độ ánh sáng truyền qua thành cường độ dòng điện tương ứng, ánh sáng truyền qua có cường độ lớn thì cường độ dòng điện lớn, ánh sáng truyền qua nhỏ và cường độ dòng điện nhỏ.
- Mô-đun cảm biến độ đục chuyển tín hiệu dòng điện đầu ra bởi cảm biến thành tín hiệu điện áp và thực hiện xử lý dữ liệu chuyển đổi AD bằng máy vi tính chip đơn.
- Mô-đun có giao diện đầu ra Analog và Digital. Giá trị Analog có thể được lấy mẫu bằng bộ chuyển đổi A / D của bộ vi điều khiển để biết được mức độ nhiễm bẩn của nước hiện tại.
- Đầu ra Digital có thể được điều chỉnh bằng chiết áp trên mô-đun. Khi độ đục đạt đến ngưỡng cài đặt, đèn báo D1 sẽ sáng, đầu ra mô-đun cảm biến sẽ thay đổi từ mức cao xuống mức thấp và bộ vi điều khiển sẽ theo dõi sự thay đổi mức.
Thông số kỹ thuật:
Điện áp hoạt động: 5.00V DC
Làm việc hiện tại: 40mA (MAX)
Thời gian đáp ứng: <500ms
Điện trở cách điện: 100MΩ (Tối thiểu)
Chế độ đầu ra: đầu ra tương tự: 0 ~ 4.5V; đầu ra kỹ thuật số: tín hiệu mức cao / thấp (có thể điều chỉnh chiết áp để chọn ngưỡng tương ứng)
Nhiệt độ hoạt động: -20 ° C ~ 90 ° C
Kích thước mô-đun: 38,6mm * 22,1mm
Giao diện cảm biến: đầu nối XH2.54
Dải tỷ lệ (NTU): 0 ~ 1000 ± 30
Phát hồng ngoại: 940nm (Bước sóng phát xạ đỉnh)
Thu hồng ngoại: 880nm (Bước sóng phát xạ đỉnh)
