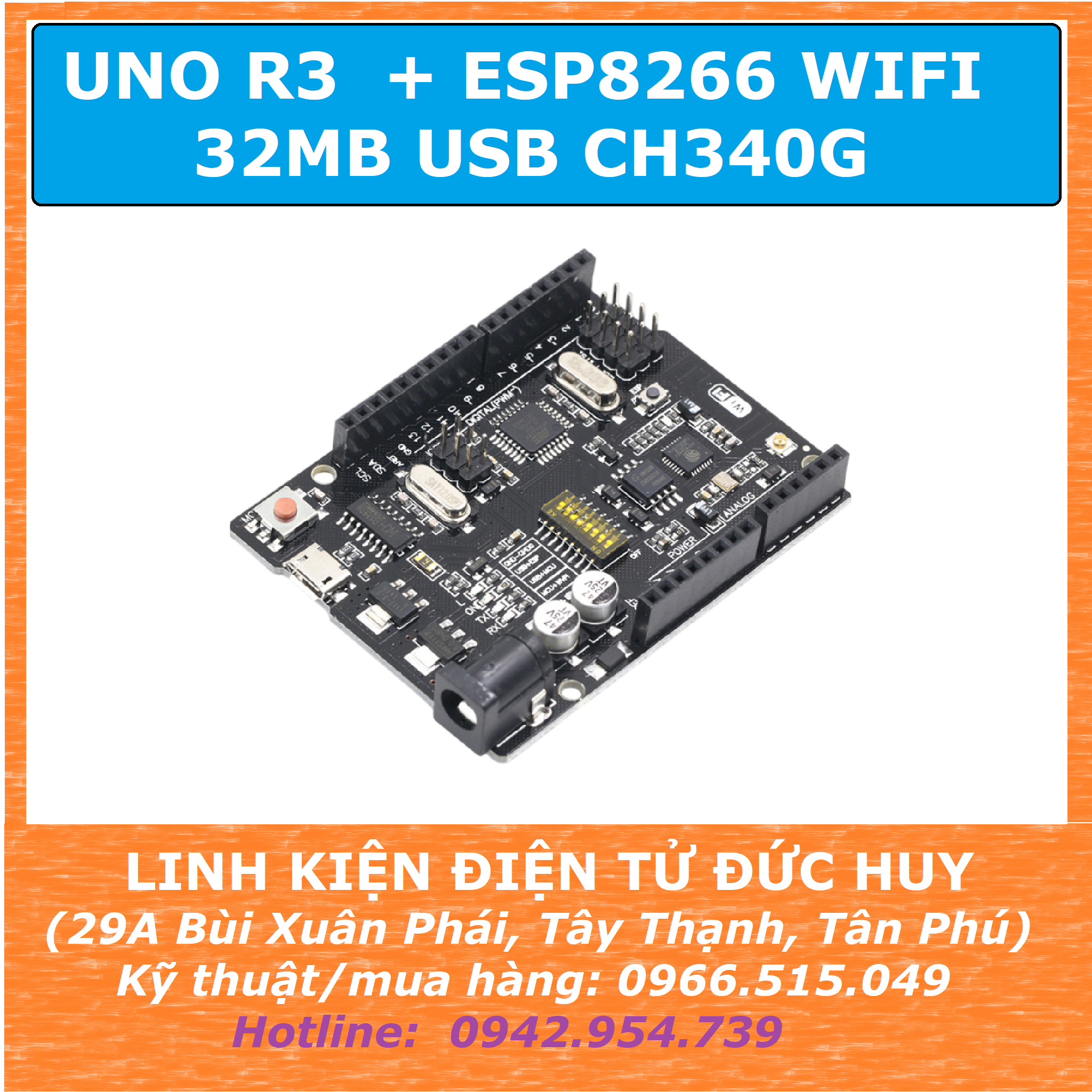

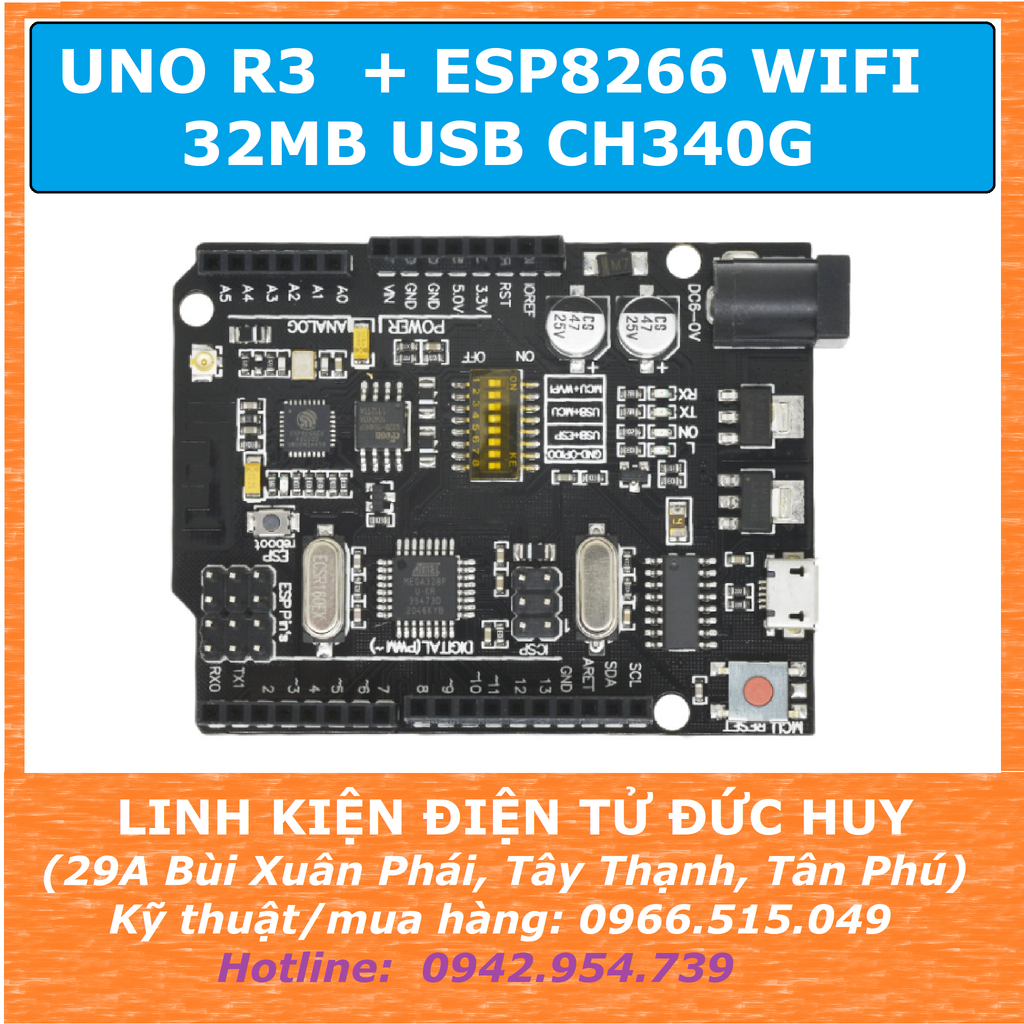

Arduino UNO R3 tích hợp WIFI (Chip ATmega328P + ESP8266 (32MB) + CH340 TTL)

Mã sản phẩm: Chưa rõ
Mang đầy đủ các tính năng như 1 module UNO R3, nhưng được tích hợp thêm chip Wifi ESP8266. Giúp cho các dự án IoT, nhà thông minh... được linh hoạt, thẩm mỹ nhưng vẫn mang đầy đủ các tính năng cần thiết. Điện áp cung cấp: 6~9VDCMCU: ATmega328WiFi MCU: ESP8266CH340G: Bộ...
190,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

Mang đầy đủ các tính năng như 1 module UNO R3, nhưng được tích hợp thêm chip Wifi ESP8266. Giúp cho các dự án IoT, nhà thông minh... được linh hoạt, thẩm mỹ nhưng vẫn mang đầy đủ các tính năng cần thiết.

  • Điện áp cung cấp: 6~9VDC
  • MCU: ATmega328
  • WiFi MCU: ESP8266
  • CH340G: Bộ chuyển đổi USB-TTL
  • Thứ tự chân: tương tự Uno R3
  • UNO + WiFi R3 ATmega328P + ESP8266 (bộ nhớ 32Mb), USB-TTL CH340G. Tương thích cho Arduino Uno, NodeMCU, WeMos ESP8266

Tích hợp Dip Switch cấu hình:

CH340G<->ATmega328P (nạp code cho ATmega328P qua cổng USB)

CH340G<-> ESP8266 (nạp code cho ESP8266 qua cổng USB)

CH340G <-> ESP8266 (kết nối ESP8266 với cổng USB máy tính(không nạp code))

ESP8266<-> ATmega328P (kết nối ESP8266 và ATmega328P qua giao tiếp UART)

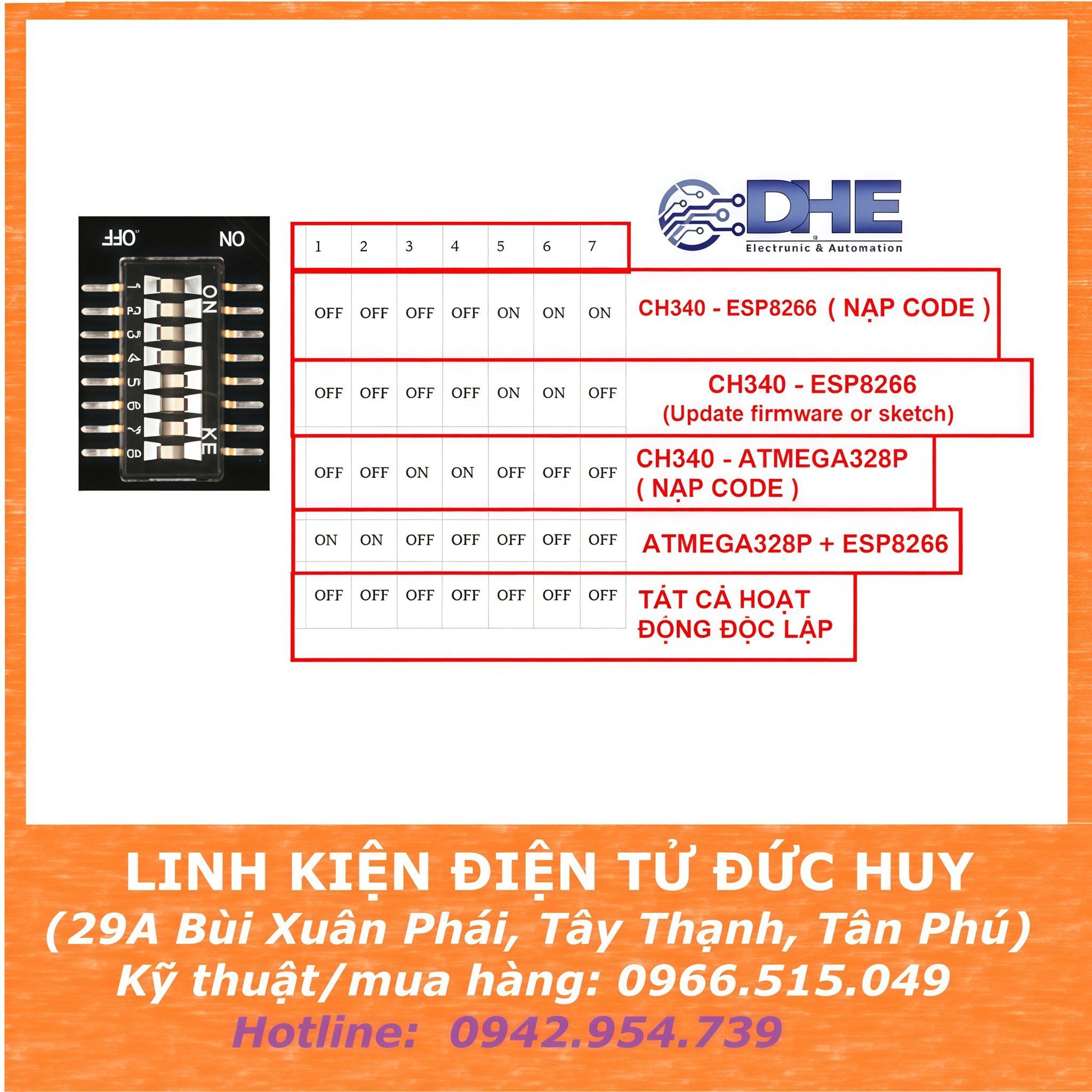

Bảng thông số cấu hình DIP Switch:

Connection

DIP



1

2

3

4

5

6

7

ATmega328<->ESP8266

ON

ON

OFF

OFF

OFF

OFF

OFF

USB <->ATmega328

OFF

OFF

ON

ON

OFF

OFF

OFF

USB<->ESP8266 (Update firmware or sketch)

OFF

OFF

OFF

OFF

ON

ON

ON

USB<->ESP8266 (communication)

OFF

OFF

OFF

OFF

ON

ON

OFF

All independent

OFF

OFF

OFF

OFF

OFF

OFF

OFF
