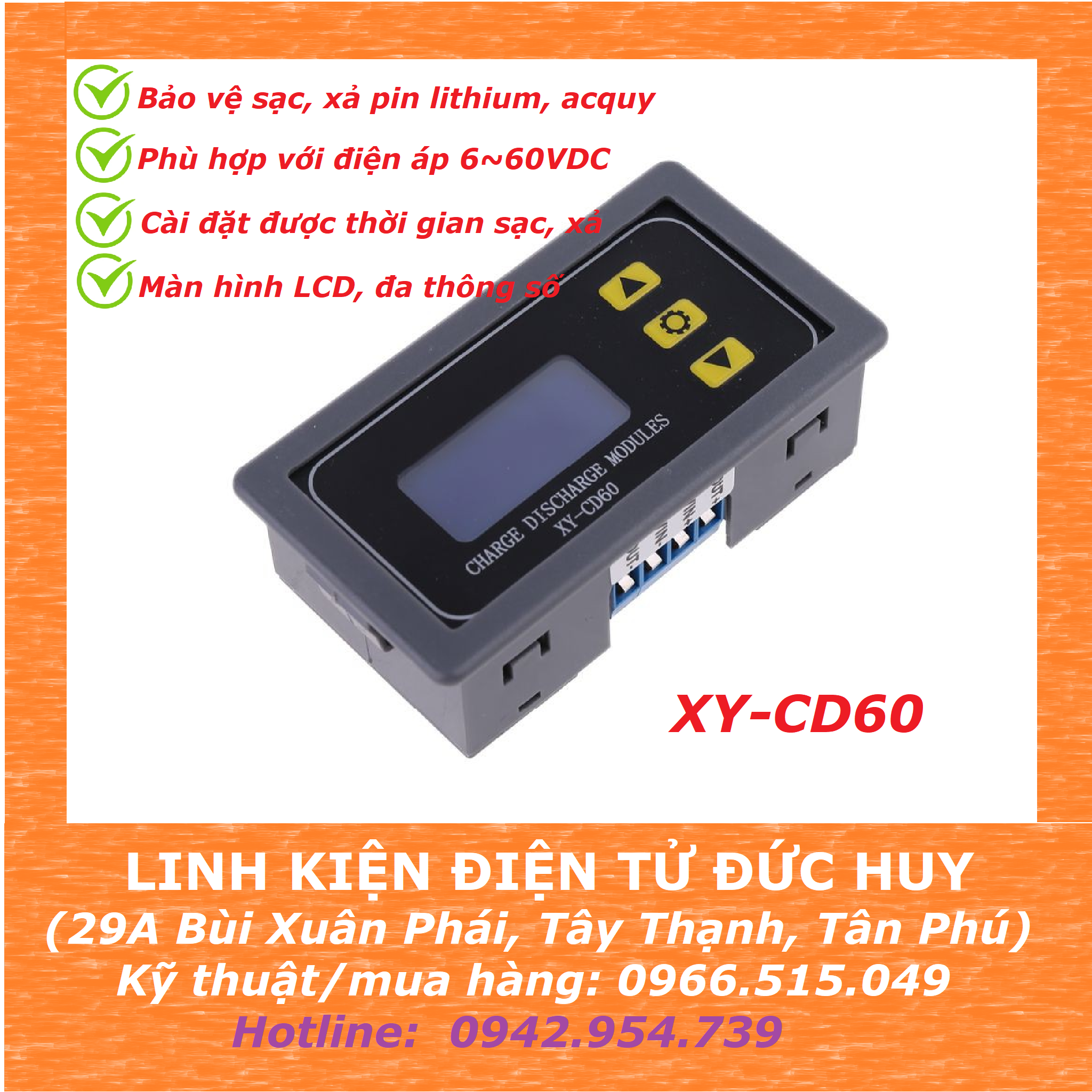

XY-CD60 MẠCH BẢO VỆ SẠC VÀ XẢ PIN LITHIUM, ẮCQUY 6V - 60V, CÀI ĐẶT THỜI GIAN SẠC XẢ, LCD HIỂN THỊ ĐA THÔNG SỐ,

Mã sản phẩm: K2_117
1. CHỨC NĂNG SẢN PHẨM:    + XY-CD60 là mạch được sử dụng để quản lý điều khiển và kiểm soát quá trình sạc và xả của Pin Lithium hoặc ắc quy axit - chì để an toàn cho người sử dụng và an toàn tuổi thọ của thiết bị nhất. ...
170,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

1. CHỨC NĂNG SẢN PHẨM

   + XY-CD60 là mạch được sử dụng để quản lý điều khiển và kiểm soát quá trình sạc và xả của Pin Lithium hoặc ắc quy axit - chì để an toàn cho người sử dụng và an toàn tuổi thọ của thiết bị nhất.

   + Mạch hỗ trợ 2 tính năng sạc và xả riêng biệt và dễ dàng tùy chỉnh bằng các nút nhấn ở mặt trước, màn hình hiển thị LCD cho giao diện trực quan.

   + Đây chỉ là một bộ điều khiển thông thường, dùng để BẬT/TẮT chế độ sạc, xả. Kiểm soát để sạc không quá giới hạn trên, và xả không quá giới hận điện áp dưới, mục đích làm tăng tuổi thọ của pin.

   + Nó không thể giới hạn dòng điện, dòng sạc hoàn toàn phụ thuộc vào bộ sạc của bạn.

   + Dải điện áp điều khiển là DC 6V-60V. Nhưng điện áp tối đa của pin là 48V. Vì hiệu điện thế của pin 48V là 60V sau khi sạc đầy.

2. THÔNG SỐ KỸ THUẬT:

   - Model: XY-CD60.

   - Điện áp vào hoạt động: 6 - 60VDC.

   - Độ chính xác: 0.1V.

   - Kiểm soát chính xác: 0.1V.

   - Ngõ ra: trực tiếp điện áp.

   - Sai số: ±0.1V.

   - Điều chỉnh được điện áp sạc bằng nút nhấn.

   - Kích thước: 79 x 43 x 38mm.

   - Màn hình LCD hiển thị đa thông số.

   - Cài đặt và điều chỉnh được thời gian sạc xả.

   - Phát hiện tự động các thông số điện áp của pin, ắc quy.

3. CÁC CHỨC NĂNG CỦA MẠCH:

  • + Hỗ trợ 2 chế độ làm việc: Điều khiển sạc P-1 và Điều khiển xả P-2

  • + Điều khiển sạc P-1: Chế độ này sử dụng để kiểm soát sạc Pin để tự động ngắt khi Pin sạc đầy, ngăn chặn trình trạng sạc quá mức dễ gây hỏng Pin, nổ Pin. Màn hình hiển thị IN cho biết chế độ sạc.

  • + Điều khiển sạc P-2: Chế độ này sử dụng để kiểm soát xả Pin để tự động ngắt khi Pin yếu, ngăn chặn tình trạng xả mức quá mức làm giảm tuổi thọ của Pin. Màn hình hiển thị OUT cho biết chế độ sạc.

  • + Phần trăm điện áp Pin: là giá trị tỉ lệ đo được từ điện áp Pin "V", giá trị điện áp giới hạn dưới "dn" và giá trị điện áp giới hạn trên "UP". Công thức tính phần trắm điện áp Pin: V/(UP-dn)

  • + Tự động kiểm tra chức năng: Màn hình sẽ hiển thị và nhấp nháy ERR nếu giá trị điện áp giới hạn dưới "dn" lớn hơn giá trị điện áp giới hạn trên "UP"

  • 4. HƯỚNG DẪN SỬ DỤNG CÁC CHẾ ĐỘ P-1, P-2:

  •  Chức năng Sạc - Chế độ P-1:

  • Đầu vào IN kết nối bộ sạc DC 6V~60V tùy thuộc vào Pin / Ắc Quy sử dụng.

  • + Ngõ ra OUT kết nối với Pin / Ắc Quy.

  • + Màn hình sẽ hiển thị 0.00V và nbE nếu Pin không đạt.

  • + Ngõ ra OUT sẽ Bật và bắt đầu Sạc khi điện áp của Pin thấp hơn giá trị giới hạn dưới "dn".

  • + Ngõ ra OUT sẽ Tắt và ngắt Sạc khi điện áp của Pin cao hơn giá trị giới hạn trên "UP".

  • + Ký hiệu IN sẽ nhấp nháy khi Pin được sạc.

  • + Thời gian sạc OP:

  •       - BẬT chức năng điều khiển thời gian sạc khi giá trị thông số OP lớn hơn 00:00. Giá trị thời gian đặt tối thiểu 1 phút, Tối đa 99H: 59M

  •       - TẮT điều khiển OP nếu đặt 00:00.

  •        - Khi hết thời gian OP thì module sẽ ngắt đầu ra để hoàn tất quá trình sạc.

  •       - Module tự động TẮT chức năng điều khiển thời gian sạc nếu điện áp pin nhỏ hơn Giá trị điện áp giới hạn dưới 'dn' và nhấp nháy H: ER có nghĩa là cài đặt thông số thời gian không hợp lý. Nó có nghĩa là sạc không đủ và cần tiếp tục sạc pin. Nhấn phím bất kỳ để dừng nhấp nháy.

  •       - dOP: Đặt khoảng thời gian trễ giữa lần sạc đầu tiên và lần sạc thứ hai. Phạm vi thời gian là 0 ~ 999 giây.

  • Chức năng Xả - Chế độ P-2:

    Đầu vào IN kết nối với Pin / Ắc quy

  • + Ngõ ra OUT kết nối với thiết bị tải phù hợp. Lưu ý điện áp ngõ ra OUT sẽ bằng điện áp đầu vào IN

  • + Ngõ ra OUT sẽ Bật và bắt đầu Xả khi điện áp của Pin cao hơn giá trị giới hạn trên "UP"

  • + Ngõ ra OUT sẽ Tắt và ngắt Xả khi điện áp của Pin thấp hơn giá trị giới hạn dưới "dn"

  • + Ký hiệu OUT sẽ nhấp nháy khi Pin được Xả

  • + Thời gian xả OP:

  •      - Đặt thời gian xả pin.

  •      - BẬT chức năng điều khiển thời gian xả khi giá trị thông số OP lớn hơn 00:00. Giá trị thời gian đặt tối thiểu 1 phút. Tối đa 99H: 59M

  •      - TẮT điều khiển OP nếu đặt 00:00

  •      - Khi hết thời gian OP thì module sẽ ngắt đầu ra để hoàn tất quá trình xả.

  •      - Module tự động TẮT chức năng điều khiển thời gian xả nếu điện áp pin lớn hơn Giá trị điện áp giới hạn trên 'Up' và nhấp nháy H: ER có nghĩa là cài đặt thông số thời gian không hợp lý. Nhấn phím bất kỳ để dừng nhấp nháy.

  •      - dOP: Đặt khoảng thời gian trễ giữa lần xả thứ nhất và thứ hai. Phạm vi thời gian là 0 ~ 999 giây.

  • 5. HƯỚNG DẪN SỬ DỤNG CHỨC NĂNG CÁC PHÍM:

  • 1.Nút .UP:

            1.1>. Nhấn nhanh để chuyển hiển thị thời gian sạc / xả và phần trăm điện áp pin.

            1.2>. Nhấn lâu (nhấn và giữ 5S) để chuyển chế độ làm việc. IN là chế độ Sạc và OUT là chế độ Xả.

            1.3> .Nhấn và giữ để tăng nhanh giá trị thông số ở chế độ cài đặt thông số.

    2.Nút .DOWN:

            2.1>. Nhấn nhanh để BẬT / TẮT đầu ra (relay).

            2.2>. Nhấn lâu để BẬT / TẮT trạng thái hiển thị LP (chế độ tiết kiệm năng lượng):

                2.2.1> .ON: BẬT chế độ tiết kiệm điện. Màn hình hiển thị sẽ TẮT sau 5 ~ 10 phút. Nhấn bất kỳ nút nào để tiếp tục hiển thị.

                2.2.2> .OFF: TẮT chế độ tiết kiệm điện. Màn hình hiển thị sẽ luôn BẬT.

            3.3> Nhấn và giữ để giảm nhanh giá trị thông số ở chế độ cài đặt thông số.

      3.Nút .SET:

            3.1>. Nhấn nhanh để tự động chuyển đổi / truy vấn thông số hiển thị UP / dn / OP / DOP ở chế độ sạc và UP / dn / OP / DOP / FOP ở chế độ xả trong giao diện hiển thị bình thường. Nhấn nhanh để chuyển lựa chọn cài đặt thông số trong chế độ cài đặt thông số.

            3.2> Nhấn và giữ 5S để vào chế độ cài đặt thông số.

            3.3>. Tiếp tục nhấn khoảng 5 giây để lưu các giá trị tham số.
