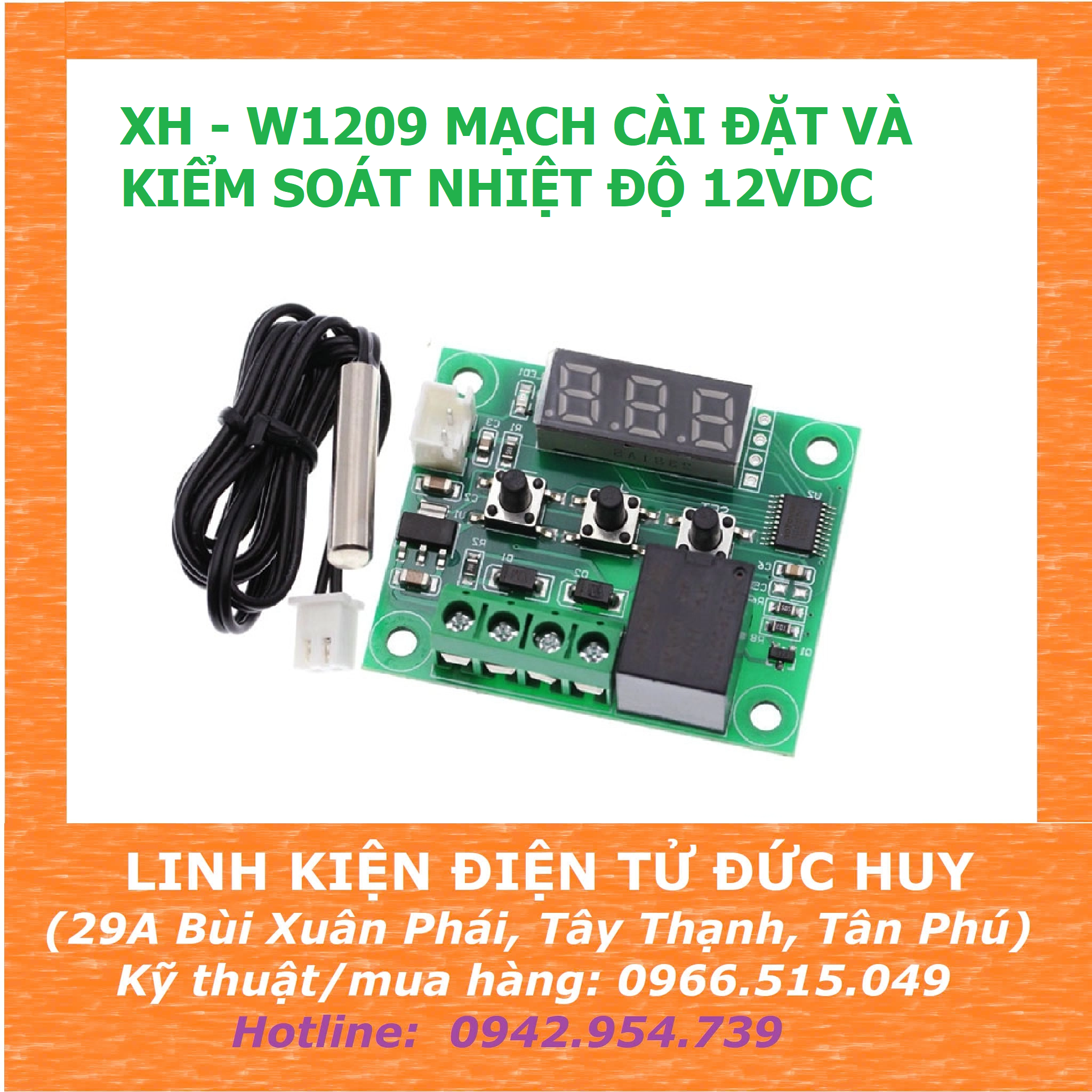

XH-W1209 Mạch cài đặt và kiểm soát nhiệt độ 12VDC

Mã sản phẩm: Chưa rõ

28,000₫

Hàng còn: 0

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

Đây là module cảm biến nhiệt độ có ngõ ra Relay dạng thường mở, có hiển thị LED 7 đoạn. Đặc biệt với module này ta có thể cài đặt mức nhiệt độ (1 mức) hoặc khoảng nhiệt độ để kích relay. Nhờ tính năng hữu dụng này mà người dùng có thể dễ dàng sáng tạo nhiều ứng dụng thú vị như : máy ấp trứng, cảnh báo nhiệt độ, làm mát tự động....v.v.
Thông số kỹ thuật

Khống chế nhiệt độ bằng Relay
Ứng dụng trong lò sấy, làm mát.
Phạm vi hoạt động :-50-110℃
Độ chính xác: 0.1℃
Nhiệt độ trễ:2℃
Thời gian cập nhập: 0.5S
Điện áp vào: DC12V
Đầu ra: Tiếp Điểm Relay
Dòng tiêu thụ của mạch: ≤ 3mA, bật relay≤ 60mA
Kích thước :40×48.5MM
Lỗ gắn: M3x2
Đầu dò nhiệt độ: Nhiệt điện trở 10K 0.5m cảm biến không thấm nước.
Led Hiển Thị 0.28 Màu Đỏ:
Hiển Thị Nhiệt Độ Hoạt Động
Hiển Thị Nhiệt Độ Cài Đặt
Phím Setup, Tăng (+), Giảm (-)
Cân nặng 400g

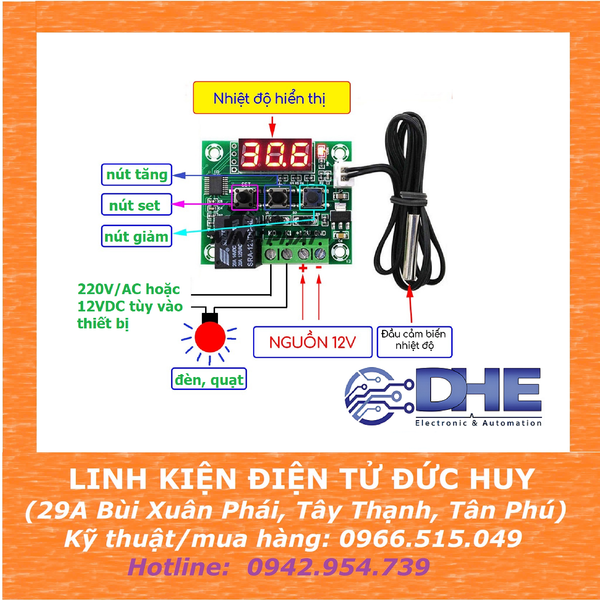

CÁCH CÀI ĐẶT THÔNG SỐ MẠCH

Nhấn nút SET để chọn nhiệt độ cài đặt → nhấn (+), (–) để thay đổi giá trị → nhấn SET để lưu giá trị và thoát ra. Để vào chế độ cài đặt, nhấn giữ nút SET khoảng 3s.

Nhấn dấu (+) hoặc (–) để thay đổi chức năng (CODE) → Nhấn nút SET 1 lần để chọn chức năng đó → Sau đó nhấn (+) hoặc (–) để cài đặt giá trị → nhấn SET để quay lại. Sau khi cài đặt xong, để nguyên trong 10s để tự động lưu và thoát ra.

CODE	Chức năng	Phạm vi cài đặt	Mặc định
P0	Làm nóng / Làm lạnh	H/C	C
P1	Cài đặt độ trễ nhiệt độ	0.1°C ~30°C	2.0
P2	Giới hạn nhiệt độ trên	Giới hạn nhiệt độ dưới ~ 110°C	110
P3	Giới hạn nhiệt độ dưới	– 50°C ~ Giới hạn nhiệt độ trên	-50
P4	Hiệu chỉnh lại nhiệt độ đo được	– 7.0°C ~ 7.0°C	0.0
P5	Thời gian trễ bật/tắt relay	0-600 giây	00
P6	Không sử dụng
P7	Cảnh báo nhiệt độ cao	Tối đa 110°C	50.0
P8	Khôi phục cài đặt gốc	H/C (H để ON / C để OFF)	C

Khôi phục cài đặt gốc: ngoài chế độ P8 có thể nhấn đồng thời 2 nút “+” và “-” sau đó cấp nguồn cho mạch.

Các ký hiệu hiển thị trên module:

Hiển thị 888: Là do chưa kết nối cảm biến với module
Hiển thị HHH: Là nhiệt độ cao vượt phạm vi đo, module sẽ ngắt relay
Hiển thị LLL: Là nhiệt độ thấp hơn phạm vi đo, module sẽ ngắt relay
Hiển thị —: Để cảnh báo nhiệt độ cao module sẽ ngắt relay cho đến khi nhiệt độ xuống mức cài đặt sẽ hiển thị nhiệt độ bình thường
