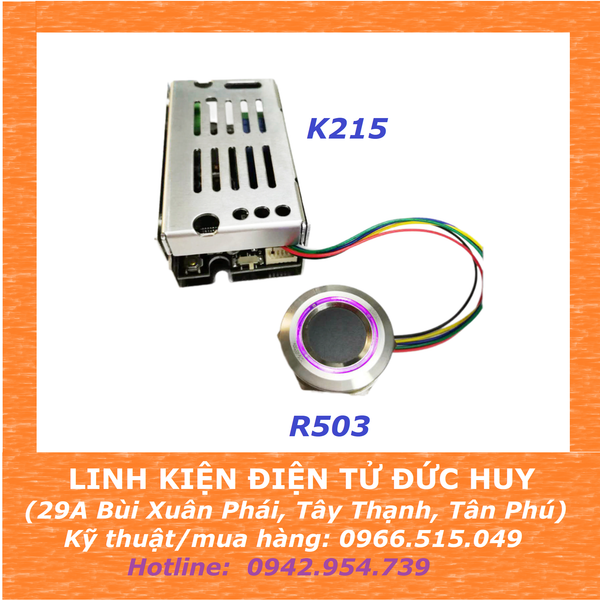

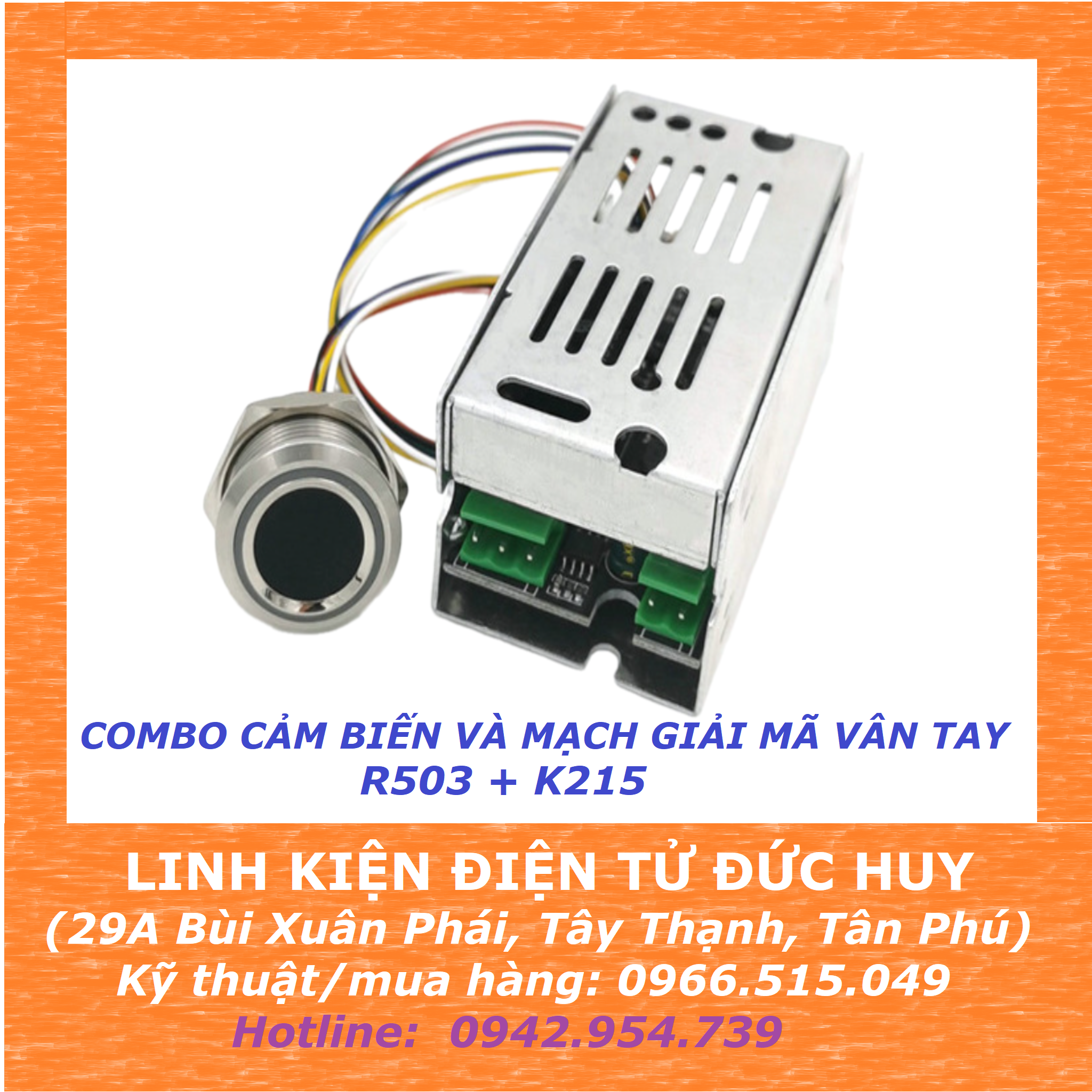

Combo cảm biến vân tay R503 và mạch giải mã K215

+ Mô-đun vân tay R503 có chip thuật toán tích hợp và chip thu thập hình tròn sử dụng cảm biến 192 * 192 pixel

+ Chiều dài dây kết nối là 20cm.

+ Đường kính ren là 25mm, dễ dàng lắp đặt.

+ Điện áp cung cấp điện: DC 3.3V

+ Dòng điện làm việc: 30mA (giá trị điển hình)

+ Dòng đỉnh: 40mA

+ Thời gian nhập ảnh vân tay: <0,3 giây

+ Khu vực nhận vân tay: đường kính 15mm

+ Pixel hình ảnh: 192 * 192 pixel

+ Độ phân giải hình ảnh: 508dpi

+ Phương pháp so khớp:

      - Phương pháp so sánh (1: 1)

      - Phương pháp tìm kiếm (1: N)

+ Dung lượng lưu trữ: 200 miếng

+ Cấp độ bảo mật: năm cấp độ (từ thấp đến cao: 1, 2, 3, 4, 5)

+ Tỷ lệ nhận dạng sai (FAR): <0,0001%

+ Tỷ lệ từ chối sai (FRR): <1,0%

+ Thời gian tìm kiếm: <0,3 giây (trung bình 1: 1000 giờ)

+ Giao diện máy tính chủ: RS232 (mức logic TTL, 3.3V)

+ Tốc độ truyền: (9600╳N) bps trong đó N = 1 ～ 12 (giá trị mặc định N = 6, tức là 57600bps).

+ Nhiệt độ làm việc: -20 ℃ - + 45 ℃

+ Độ ẩm tương đối: 10% RH-85% RH (không ngưng tụ)

Cách cài đặt combo R503 và K215:

  a) Đăng ký dấu vân tay:

         + Nhấn nhanh nút 'SET' (trên mạch K215) để vào chế độ đăng ký vân tay khi đèn xanh nhấp nháy và có tiếng bip, đặt vân tay vào vùng nhận của cảm biến đến khi nghe tiếng nhạc là đăng ký thành công.

         + Có thể đăng ký nhiều vân tay cùng lúc khi ở trong chế độ đăng ký vân tay.

         + Nếu không có nhu cầu thêm dấu vân tay nữa, hệ thống sẽ tự động lưu lại cac dấu vân tay đã đăng ký sau vài giây.

b) Khởi tạo về giá trị mặc định của nhà sản xuất:

          + Nhấn giữ nút 'SET' (trên mạch K215) cho đến khi nghe tiếng bip dài, chế độ mặc định nhà sản xuất đã thực hiện thành công.

Lưu ý: ở chế độ này tất cả dấu vân tay đều được mạch chấp nhận, chỉ mất chức năng này khi vào chế độ đăng ký vân tay.

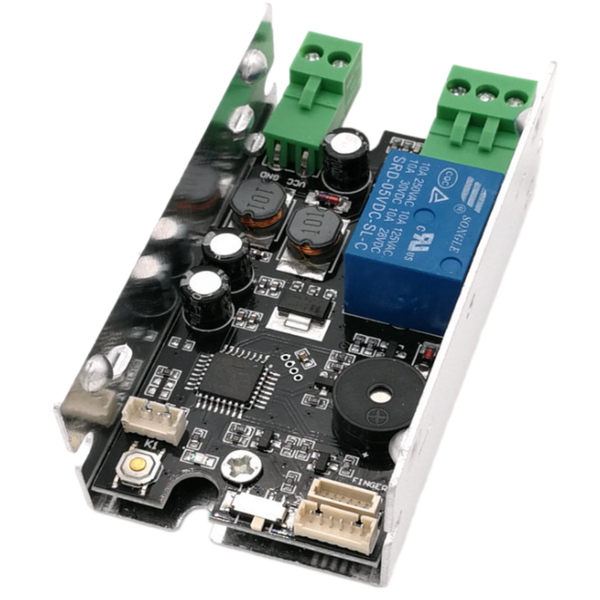

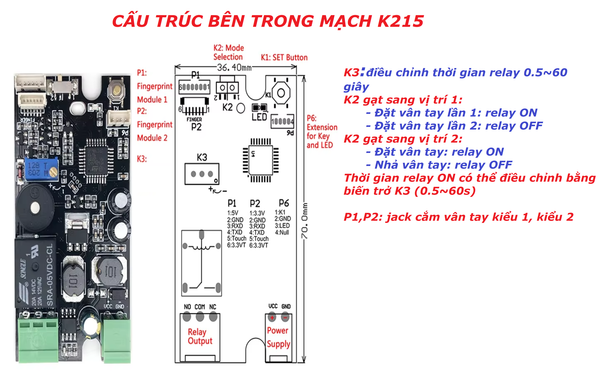

c) Chế độ K1 và K2 trên mạch K215:

     + Khi contact gạt sang chế độ K1: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi hết khoảng thời gian được cài đặt bởi biến trở K3 (0.5 ~ 20s) thì relay OFF.

     + Khi contact gạt sang chế độ K2: khi đặt vân tay hợp lệ relay ON và giữ trạng thái, cho đến khi đặt lại dấu vân tay hợp lệ lần nữa thì relay OFF.
