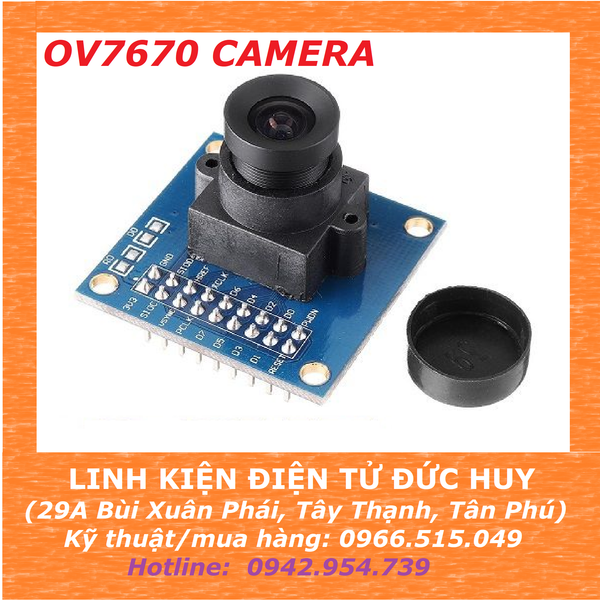

OV7670 Module camera, xử lý ảnh CHO ARDUINO

Mã sản phẩm: K1_125
THÔNG SỐ KỸ THUẬTĐộ phân giải: 640 x 480.Điện áp I/O: 2.5 ~ 3V.Công suất hoạt động: 60mW/15fps VGAYUV.Dòng ở chế độ ngủ: <20uA.Nhiệt độ hoạt động: -300C ~ 700C.Nhiệt độ ổn định: 00C ~ 500C.Định dạng ngõ ra (8): YUV/YcbCr4: 2:2RGB565/555/444GRB4: 2:2Raw RGB Data.Kích thước ống kính: 1/6”.Tốc độ...
43,000₫
Hàng còn: 13
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

THÔNG SỐ KỸ THUẬT

  • Độ phân giải: 640 x 480.
  • Điện áp I/O: 2.5 ~ 3V.
  • Công suất hoạt động: 60mW/15fps VGAYUV.
  • Dòng ở chế độ ngủ: <20uA.
  • Nhiệt độ hoạt động: -300C ~ 700C.
  • Nhiệt độ ổn định: 00C ~ 500C.
  • Định dạng ngõ ra (8): YUV/YcbCr4: 2:2
  1. RGB565/555/444
  2. GRB4: 2:2
  3. Raw RGB Data.
  • Kích thước ống kính: 1/6”.
  • Tốc độ truyền ảnh: 30fps.
  • FOV: 250.
  • Độ nhạy: 1.3V / (Lux-sec).
  • SNR: 46 dB.
  • Phạm vi hoạt động: 52 dB.
  • Kích thước pixel: 3.6um x 3.6um.

CÁC TÍNH NĂNG MODULE CAMERA OV7670

  • Tương thích với các hệ thống nhúng dùng điện áp thấp.
  • Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C.
  • Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data.
  • Hỗ trợ VGA, CIF.
  • Hỗ trợ co giãn hình ảnh.
  • Điều chỉnh được tiêu cự của ống kính.
  • Tự động điều chỉnh giảm độ nhiễu.
  • Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,…

CÁC TÍNH NĂNG

  • Tương thích với các hệ thống nhúng dùng điện áp thấp.
  • Chuẩn giao tiếp SCCB tương thích với giao tiếp I2C.
  • Định dạng ngõ ra: YUV/YcbCr4: 2:2, RGB565/555/444, GRB4: 2:2, Raw RGB Data.
  • Hỗ trợ VGA, CIF.
  • Hỗ trợ co giãn hình ảnh.
  • Điều chỉnh được tiêu cự của ống kính.
  • Tự động điều chỉnh giảm độ nhiễu.
  • Tự động điều chỉnh các thông số như: tự động điều chỉnh phơi sáng, cân bằng trắng, đường cong gamma,…
CODE TEST OV7670 VỚI ARDUINO
Nhấp vào đây để tải về <== Nhấp vào để tải về
TẢI VỀ CHƯƠNG TRÌNH HIỂN THỊ CAMERA
Nhấp vào đây để tải về <== Nhấp để tải về

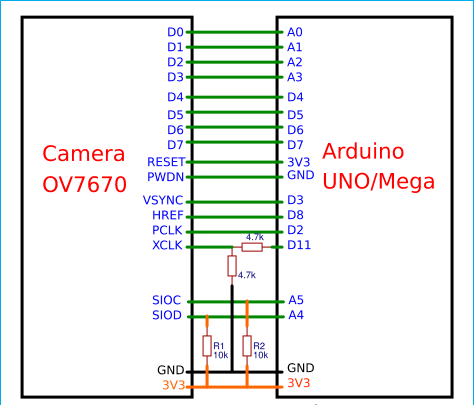

SƠ ĐỒ KẾT NỐI MODULE OV7670 VỚI ARDUINO

Bước 1: Cắm Arduino cổng USB trên máy tính.

Kết nối Arduino Uno để giao tiếp với mô-đun camera OV7670

Bước 2: Nhấp vào “Check” để quét các cổng kết nối và tìm Cổng COM Arduino của bạn

Kiểm tra kết nối thành công của mô-đun camera OV7670 với Arduino Uno

Bước 3: Cuối cùng nhấp vào nút “Start” để bắt đầu hiển thị ảnh.

Bắt đầu chụp ảnh bằng Module Camera OV7670 với Arduino Uno

Bước 4: Bạn cũng có thể lưu những bức ảnh này bằng cách nhấp vào “Save picture”.
