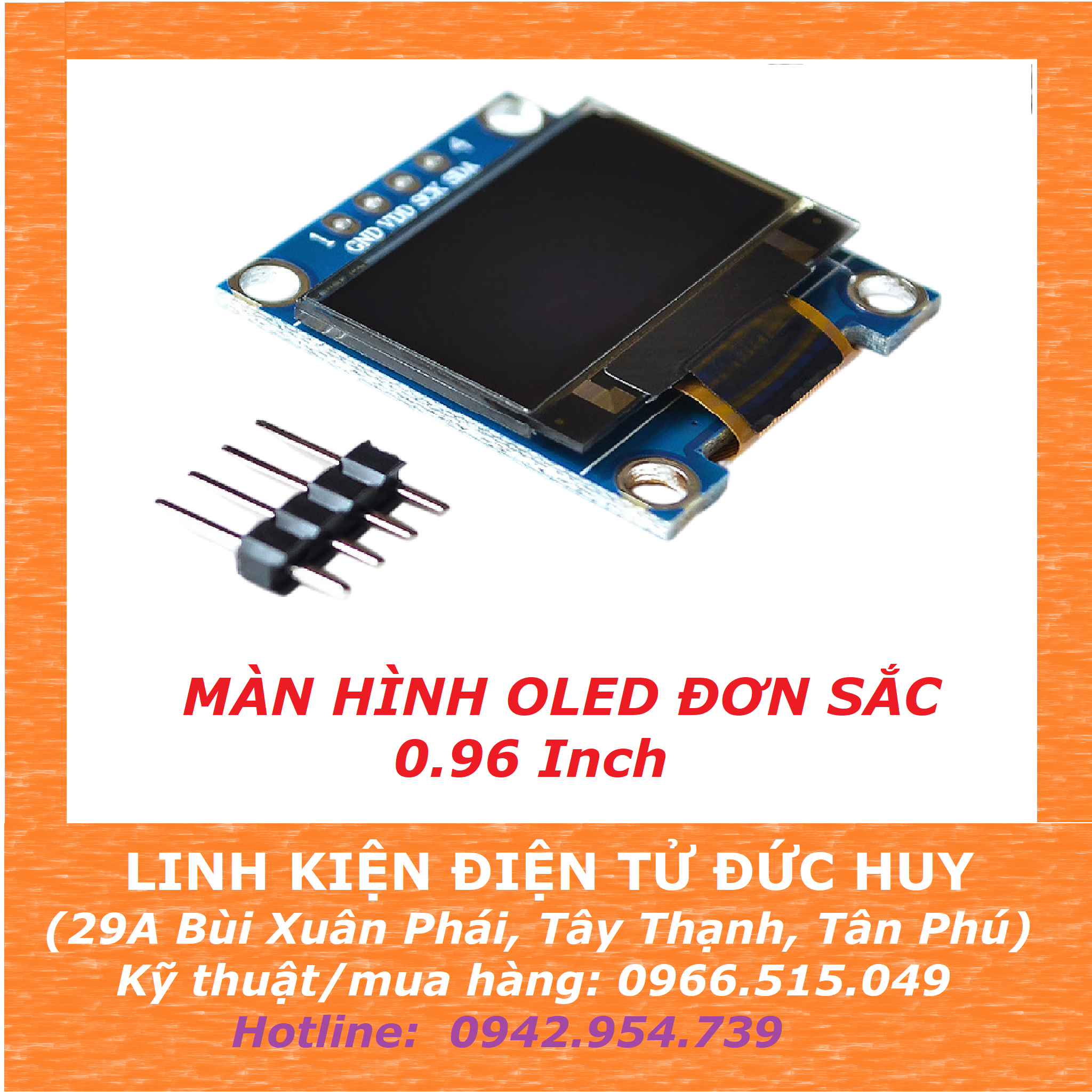

MÀN HÌNH OLED 0.96'' - GIAO TIẾP I2C - CHỮ XANH, ĐỘ PHÂN GIẢI 128 X 64

Thường được sử dụng làm màn hình hiển thị cho các dự án điện tử khác nhau, vì yếu tố hình thức nhỏ và chức năng kết hợp của chúng giúp bạn tiết kiệm các chân I/O trên bộ vi điều khiển của mình như màn hình phụ của điện thoại di động, máy nghe nhạc MP3 và máy tính, v.v.

THÔNG SỐ KỸ THUẬT:

• Kích thước màn hình: 0,96”

• Kích thước màn hình: 22 x 11 mm

• Độ phân giải: 128 x 64 pixel

• Điện áp cung cấp: 3 – 5 V

• Kích thước mô-đun: 27 x 27 x 3,5 mm

• Phạm vi nhiệt độ hoạt động rộng: -40°C đến 85°C

SƠ ĐỒ KẾT NỐI OLED VỚI ARDUINO:

CÀI ĐẶT THƯ VIỆN CHO ARDUINO:

THAM KHẢO CODE GIAO TIẾP OLED VỚI ARDUINO: Hiển thị 1 văn bản đơn giản trên OLED

#include <Wire.h>
#include <Adafruit_GFX.h>
#include <Adafruit_SSD1306.h>

#define SCREEN_WIDTH 128 // OLED display width, in pixels
#define SCREEN_HEIGHT 64 // OLED display height, in pixels

// Declaration for an SSD1306 display connected to I2C (SDA, SCL pins)
Adafruit_SSD1306 display(SCREEN_WIDTH, SCREEN_HEIGHT, &Wire, -1);

void setup() {
  Serial.begin(115200);

  if(!display.begin(SSD1306_SWITCHCAPVCC, 0x3C)) { // Address 0x3D for 128x64
    Serial.println(F("SSD1306 allocation failed"));
    for(;;);
  }
  delay(2000);
  display.clearDisplay();

  display.setTextSize(1);
  display.setTextColor(WHITE);
  display.setCursor(0, 10);
  // Display static text
  display.println("Dien tu Đức Huy, Xin chào");
  display.display();
}

void loop() {

}
