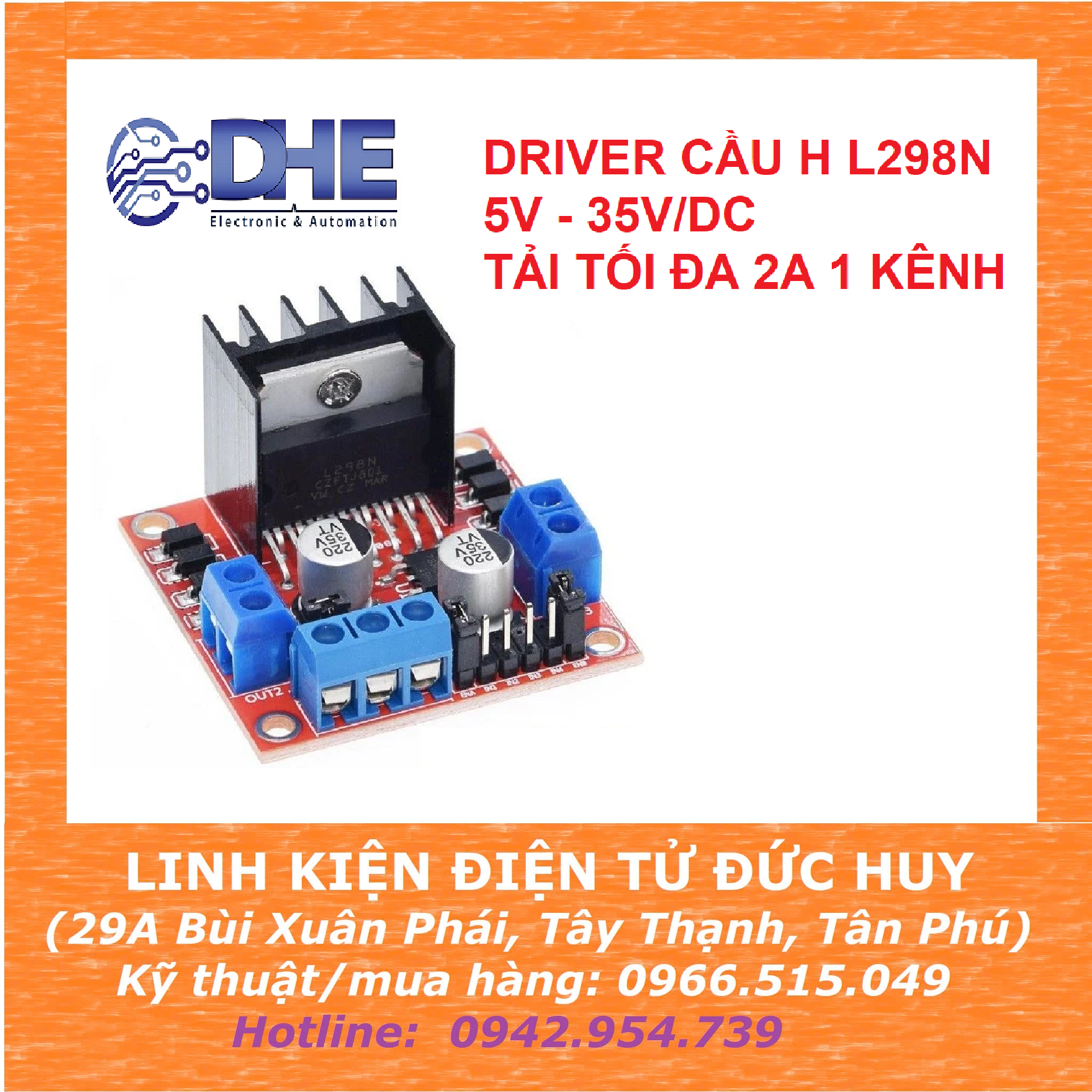

MẠCH CÔNG SUẤT DRIVER ĐIỀU KHIỂN ĐỘNG CƠ DC MẠCH CẦU H L298N - MÀU ĐỎ
Mã sản phẩm: K4_56+ Module điều khiển động cơ (Motor Driver) sử dụng chip cầu H L298N giúp điều khiển tốc độ và chiều quay của động cơ DC một cách dễ dàng, ngoài ra module L298N còn điều khiển được 1 động cơ bước lưỡng cực. Mạch cầu H của IC L298N...
32,000₫
Hàng còn: 42
Số lượng
1
Dịch vụ & Khuyến mãi
Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng
Giảm 5k cho đơn hàng trên 300k đồng
Giảm 10k cho đơn hàng trên 500k đồng
Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng
Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.
Chi tiết sản phẩm
+ Module điều khiển động cơ (Motor Driver) sử dụng chip cầu H L298N giúp điều khiển tốc độ và chiều quay của động cơ DC một cách dễ dàng, ngoài ra module L298N còn điều khiển được 1 động cơ bước lưỡng cực. Mạch cầu H của IC L298N có thể hoạt động ở điện áp từ 5V đến 35V.
+ Module L298N có tích hợp một IC nguồn 78M05 để tạo ra nguồn 5V để cung cấp cho các thiết bị khác.
THÔNG SỐ KỸ THUẬT:
+ Chip điều khiển chính: L298N
+ Điện áp logic: 5V
+ Động lực: 5-35VDC (tối ưu ở điện áp 24V)
+ Dòng logic: 0mA-36mA
+ Dòng điều khiển: 2A (dòng tối đa cho mỗi kênh cầu H)
+ Nhiệt độ bảo quản: - 20 ℃ đến + 135 ℃
+ Công suất tối đa: 25W
+ Kích thước: 43 * 43 * 27mm
+ Điện áp logic: 5V
+ Động lực: 5-35VDC (tối ưu ở điện áp 24V)
+ Dòng logic: 0mA-36mA
+ Dòng điều khiển: 2A (dòng tối đa cho mỗi kênh cầu H)
+ Nhiệt độ bảo quản: - 20 ℃ đến + 135 ℃
+ Công suất tối đa: 25W
+ Kích thước: 43 * 43 * 27mm
Lưu ý: Không được cấp nguồn vào chân+5V trên board mạch, chân trên là chân ổn áp nguồn 5V được cấp từ module ra thiết bị bên ngoài.
TẢI THƯ VIỆN TEST L298N
SƠ ĐỒ KẾT NỐI L298N VỚI ARDUINO UNO
CODE TEST MODULE L298N
#include <L298NX2.h>
const unsigned int EN_A = 9;
const unsigned int IN1_A = 8;
const unsigned int IN2_A = 7;
const unsigned int IN1_B = 6;
const unsigned int IN2_B = 5;
const unsigned int EN_B = 4;
L298NX2 motors(EN_A, IN1_A, IN2_A, EN_B, IN1_B, IN2_B);
void setup()
{
Serial.begin(9600);
while (!Serial)
{
}
motors.setSpeed(255);
}
void loop()
{
motors.forward();
delay(3000);
motors.stop();
delay(3000);
motors.setSpeedA(255);
motors.setSpeedB(90);
motors.backwardA();
motors.backwardB();
delay(3000);
motors.stop();
motors.setSpeedA(90);
motors.setSpeedB(255);
delay(3000);
}
