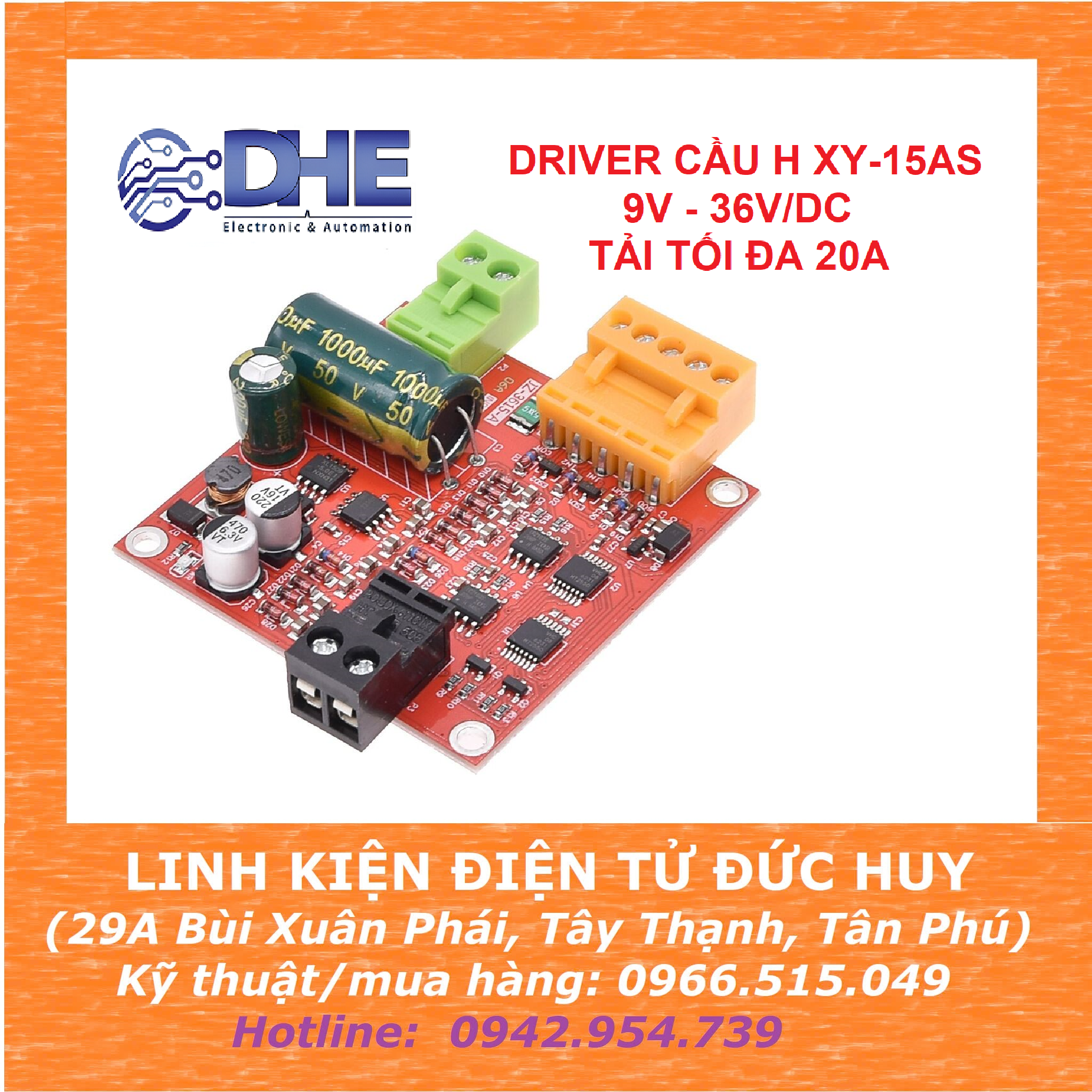

XY-15AS MẠCH CẦU H ĐIỀU KHIỂN TỐC ĐỘ ĐỘNG CƠ DC, TẢI TỐI ĐA 15A

Mã sản phẩm: K2_26
CHỨC NĂNG CỦA MODULE:+ Kích thước rất nhỏ, chỉ 5,5cm × 5,5cm.+ Hỗ trợ dải điện áp 9-36V, bảo vệ điện áp thấp.+ Dòng tải tối đa 12A (không tản nhiệt), 15A (tản nhiệt đơn giản), 20A (tản nhiệt lớn dày); + Điều khiển ba dây điều chỉnh tốc độ, quay thuận, quay ngược và phanh.+...
300,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

CHỨC NĂNG CỦA MODULE:
+ Kích thước rất nhỏ, chỉ 5,5cm × 5,5cm.
+ Hỗ trợ dải điện áp 9-36V, bảo vệ điện áp thấp.
+ Dòng tải tối đa 12A (không tản nhiệt), 15A (tản nhiệt đơn giản), 20A (tản nhiệt lớn dày);
+ Điều khiển ba dây điều chỉnh tốc độ, quay thuận, quay ngược và phanh.
+ Hỗ trợ PWM đầy đủ , bạn có thể trực tiếp sử dụng nút để điều khiển quay tới và quay ngược, phạm vi hiệu quả của PWM là 0,1% ~ 100,0%.
+ Có thể cung cấp nguồn điện 5V (từ board) cho MCU, arduino,....
+ Ứng dụng cho điều khiển các động cơ DC lớn: robot, xe tự hành, cánh tay robot, cơ cấu nâng hạ....


THÔNG SỐ KỸ THUẬT:
+ Điện áp đầu vào nguồn động cơ: DC 6.5 - 40V
+ Tải tối đa: 12A (Không cần tản nhiệt), 15A (Tản nhiệt đơn giản, mỏng), 20A (tản nhiệt dày)
+ Công suất ra tối đa:

     - Đối với động cơ 12V, công suất tối đa 180W (cần tản nhiệt dày)

     - Đối với động cơ 24V, công suất tối đa 360W (cần tản nhiệt dày)

     - Đối với động cơ 36V, công suất tối đa 540w (cần tản nhiệt dày)
+ Dòng điện đỉnh cao nhất: 110A (tức thời trong 3S)
+ Lắp cầu chì 20A ở đầu nguồn vào nguồn động cơ.

+ Tín hiệu logic mức 1: 2.0V ~ 5.5V, tương thích với các mức TTL 3.3V và 5V

+ Tín hiệu logic mức 0: 0V ~ 0.8V

+ Tần số PWM : 0 - 100khz (tối ưu ở tần số 20khz)

+ Độ rộng xung tối thiểu: 200ns

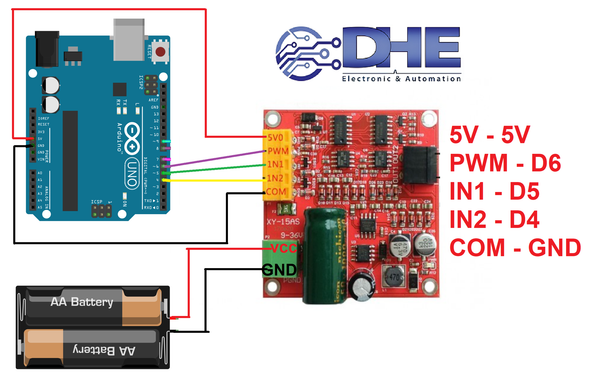

MÔ TẢ CHỨC NĂNG CÁC CHÂN:
+ 5VO: chân out ra 5V từ board mạch.
+ PWM: chân cấp tín hiệu PWM.
+ GND: chân COM tín hiệu cấp GND. Cần đầu chân này với chân 0V của board điều khiển: Arduino, MCU...



CÁC ĐIỂM CẦN LƯU Ý KHI SỬ DỤNG SẢN PHẨM:

+ Điện áp đầu vào tuân thủ theo giá trị cho phép từ: 9- 36VDC

+ Trước khi đảo chiều nên hãm dừng động cơ trong 0.5s, đảo chiều đột ngột có thể gây hư hỏng mạch.

+ Khi ngắt nguồn điện, không được quay nhanh động cơ vì sức điện động sinh ra từ động cơ đánh ngược lại gây hư hỏng phần công suất của mạch. Giải pháp để ngăn trường hợp này là có relay trung gian giữa mạch và động cơ, để khi ngắt nguồn sẽ tách không cho nguồn điện từ động cơ ảnh hưởng đến mạch.
