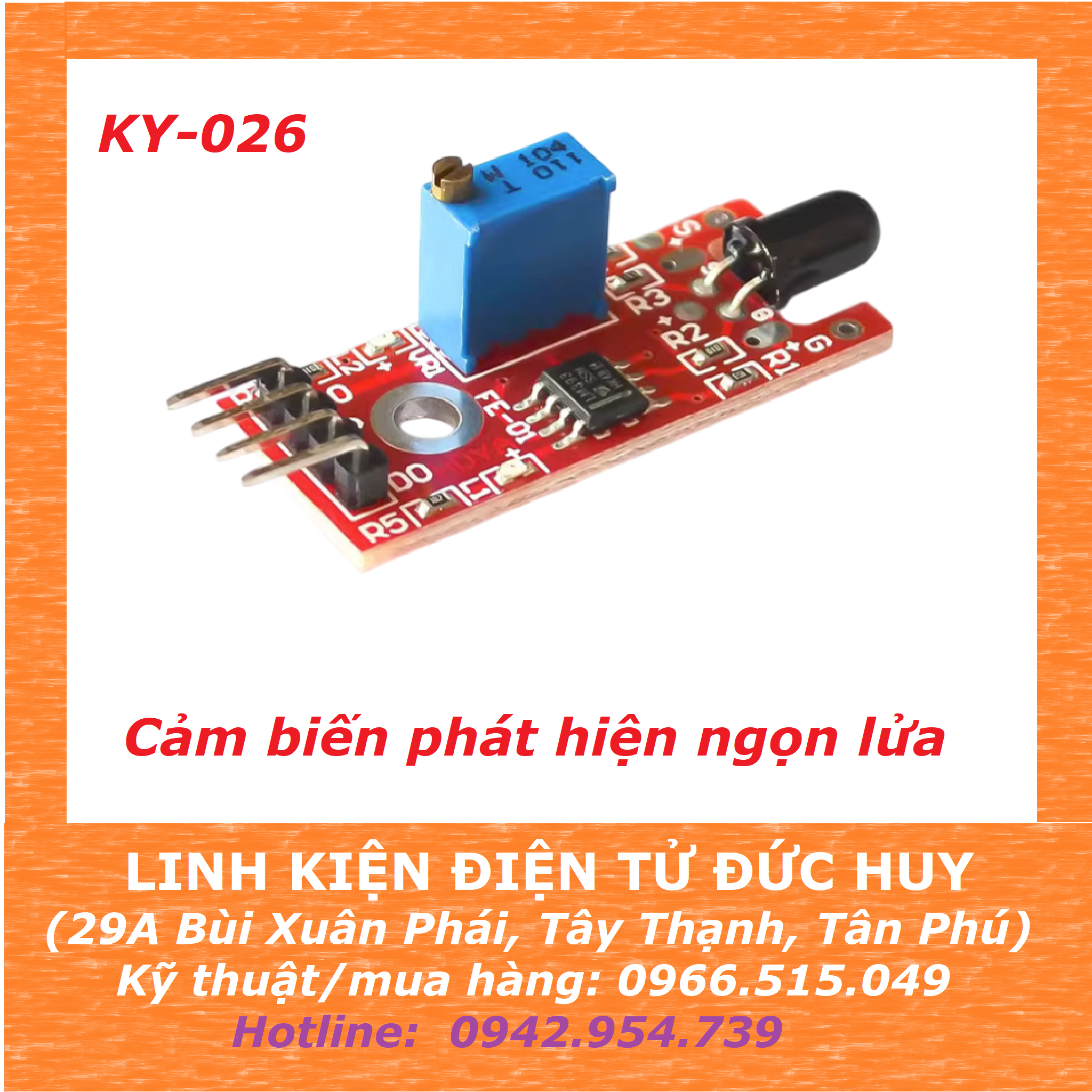

KY-026 Cảm biến phát hiện ngọn lửa

+ Cảm biến phát hiện lửa- Flame sensor KY-026 dùng để phát hiện lửa, thường dùng trong các hệ thống báo cháy. Tầm hoạt động trong khoảng 80cm với góc quét 60°.

+  Cảm biến phát hiện lửa- Flame sensor KY-026 nhận biết được lửa tốt nhất với bước sóng 760nm - 1100nm. Mạch còn được tích hợp IC LM393 để so sánh tạo mức tín hiệu và có thể chỉnh được độ nhạy bằng biến trở.

Tính năng:

• Khả năng phát hiện lửa hoặc nguồn sáng có bước sóng tương tự.

• Sử dụng cảm biến hồng ngoại YG1006 với tốc độ đáp ứng nhanh và độ nhạy cao.

• Tích hợp IC LM393 để chuyển đổi ADC, tạo 2 ngõ ra cả số và tương tự, rất linh động trong việc sử dụng.

• Biến trở để tùy chỉnh độ nhạy cảm biến.

• Có thể ứng dụng trong các hệ thống báo cháy, robot chữa cháy,…

Thông số kỹ thuật:

• Điện áp hoạt động: 3.3 ~ 5.3 VDC

• Dòng tiêu thụ: 15 mA

• Bước sóng phát hiện được: 760 ~ 1100 nm

• Góc quét: 0 - 60°

• Khoảng cách phát hiện: < 1 m

• Nhiệt độ hoạt động: -25℃ ~ 85℃

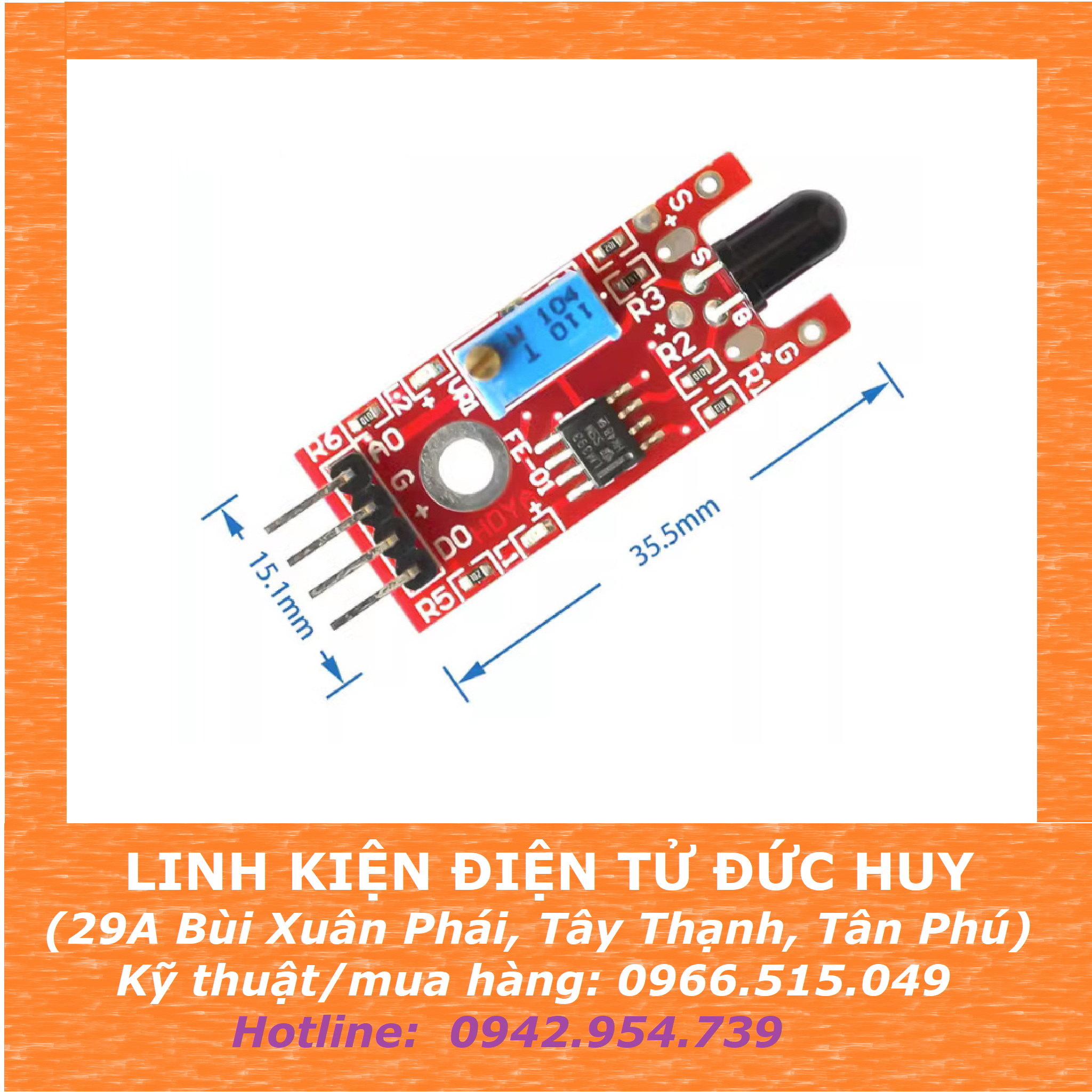

• Kích thước: 3.0 cm x 1.5 cm x 0.5 cm

Sơ đồ chân:

• VCC --> 3.3V ~ 5.3V

• GND --> power supply ground

• AOUT (AO) --> analog output

• DOUT (DO) --> digital output
