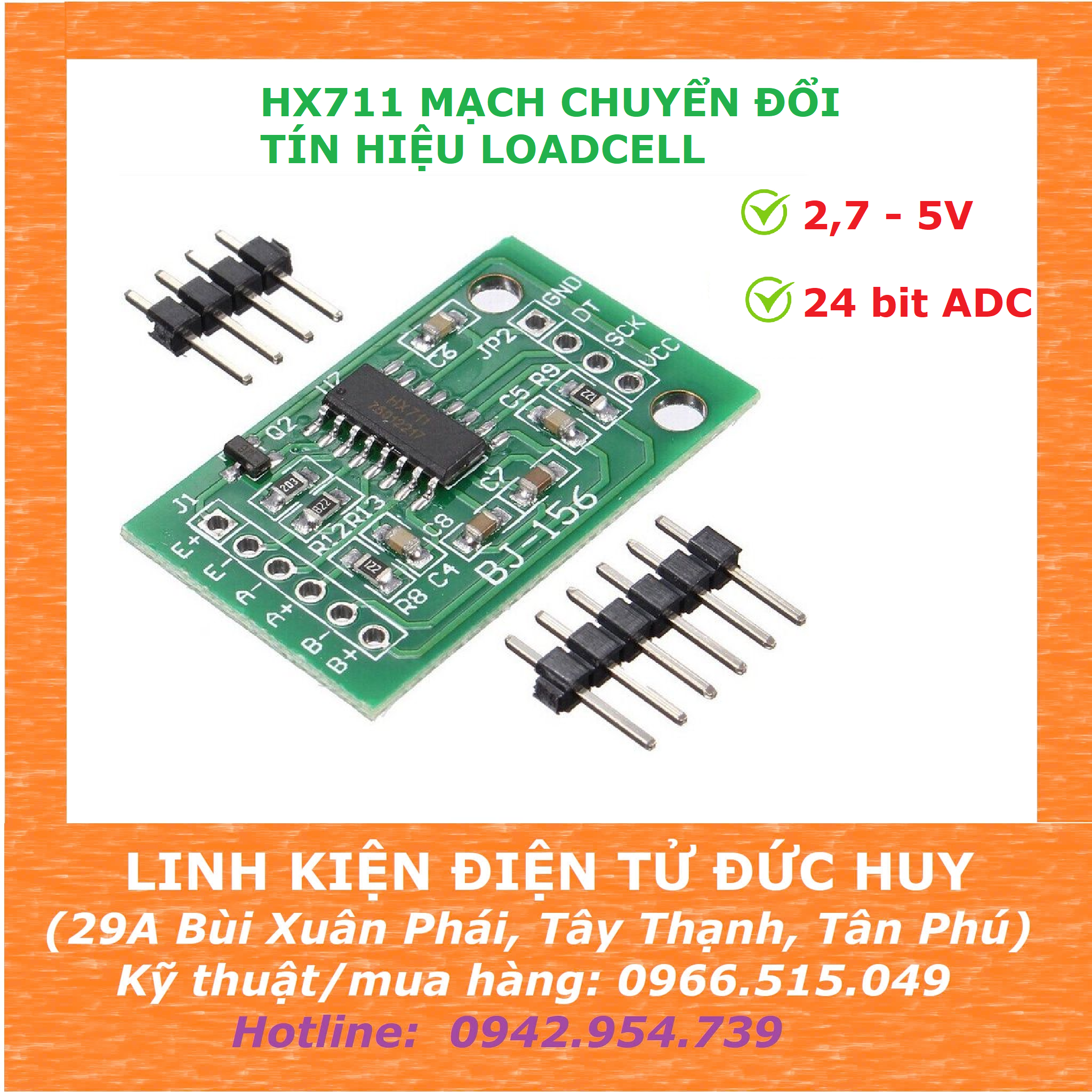

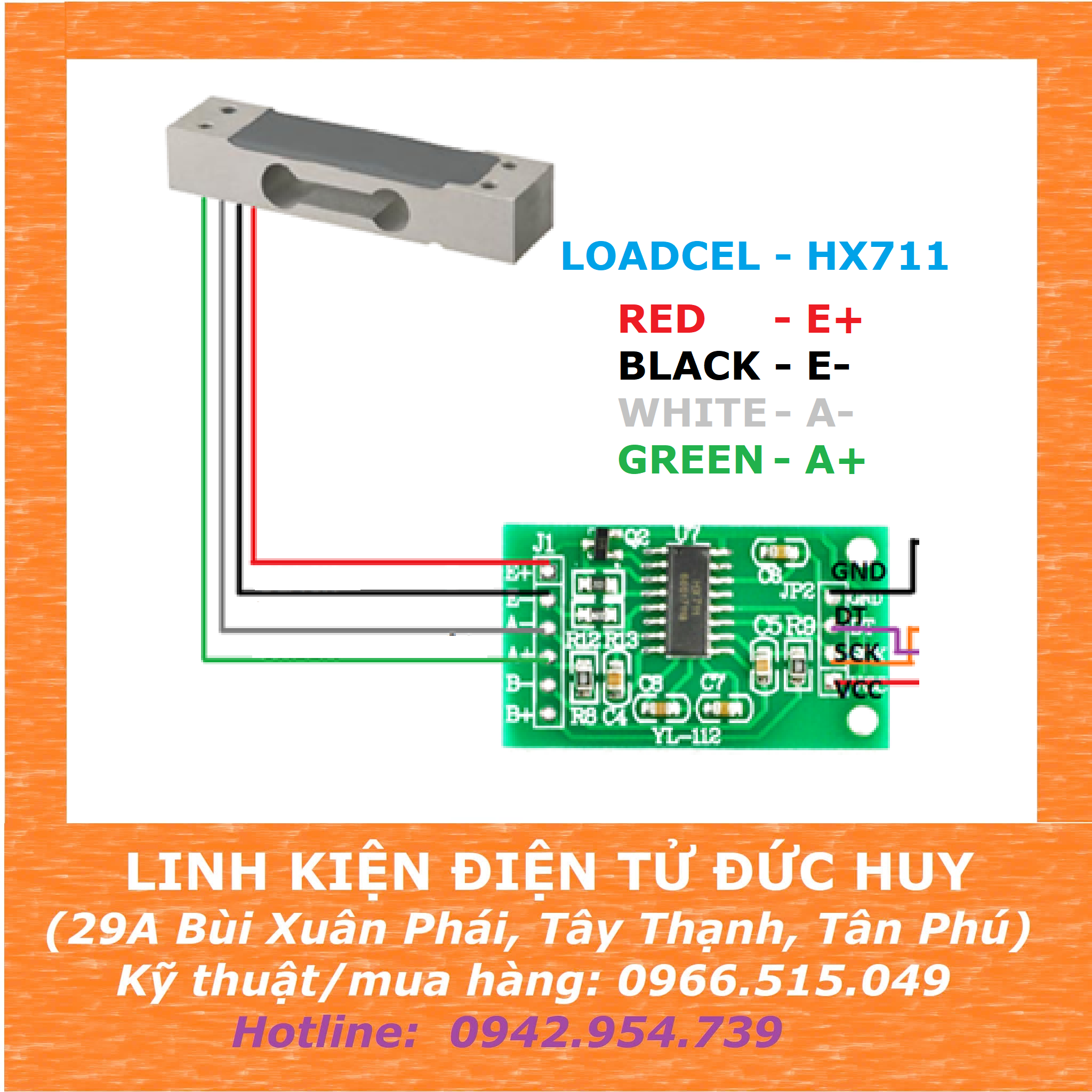

HX711 MẠCH CHUYỂN ĐỔI TÍN HIỆU LOADCELL

Mạch Chuyển Đổi Loadcell HX711 24bit. Đây là mạch đọc giá trị cảm biến loadcell với độ phân giải 24bit và chuyển sang giao tiếp 2 dây ( clock và data ) để gửi dữ liệu cho vi điều khiển / arduino/ MCU.

Thông số kỹ thuật:

Điện áp hoạt động : 2.7 - 5V
Dòng tiêu thụ : < 1.5 mA
Tốc độ lấy mẫu : 10 - 80 SPS ( tùy chỉnh )
Độ phân giải : 24 bit ADC
Độ phân giải điện áp : 40mV
Kích thước : 38 x 21 x 10 mm

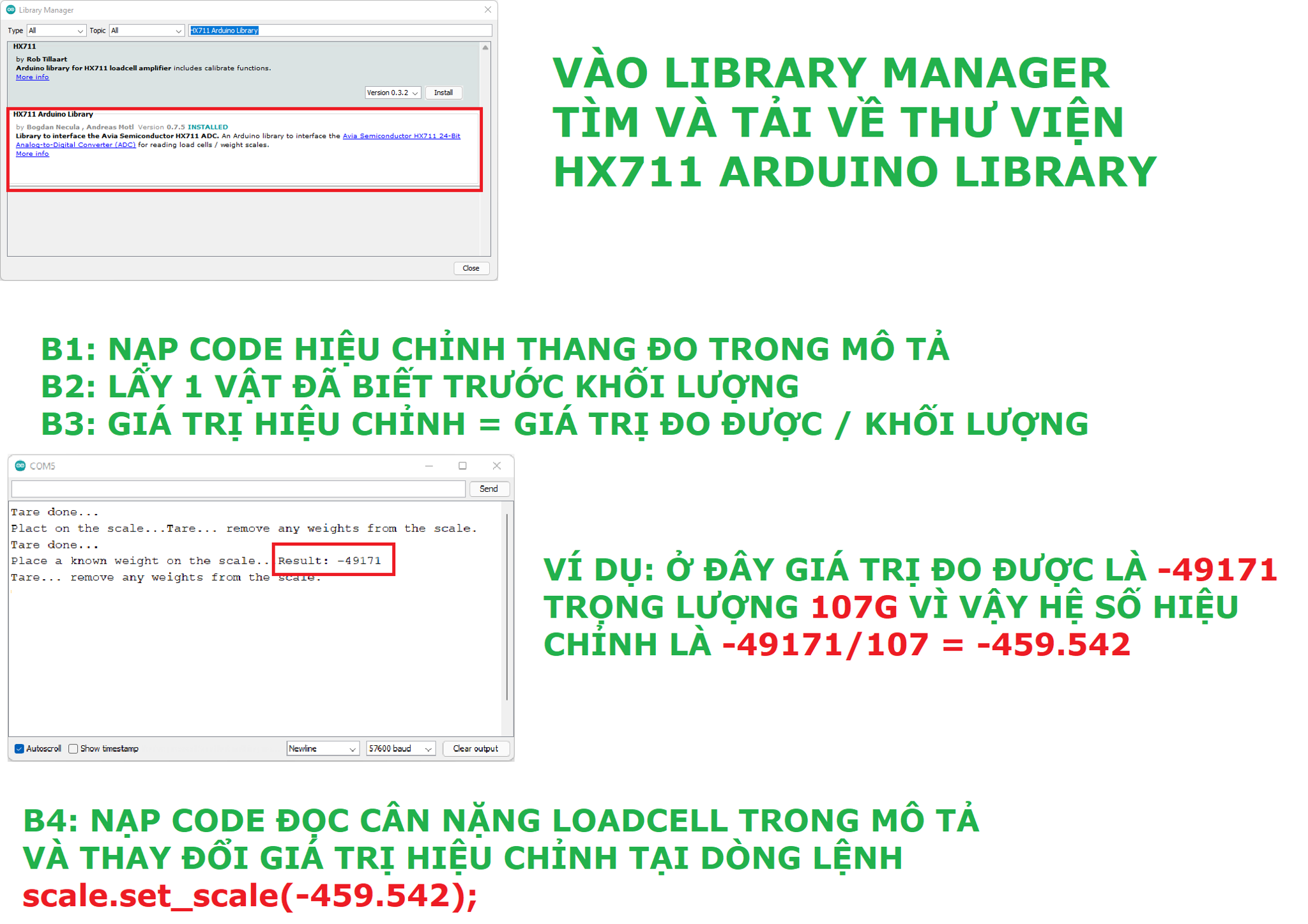

CODE HIỆU CHỈNH HX711

#include <Arduino.h>

#include "HX711.h"

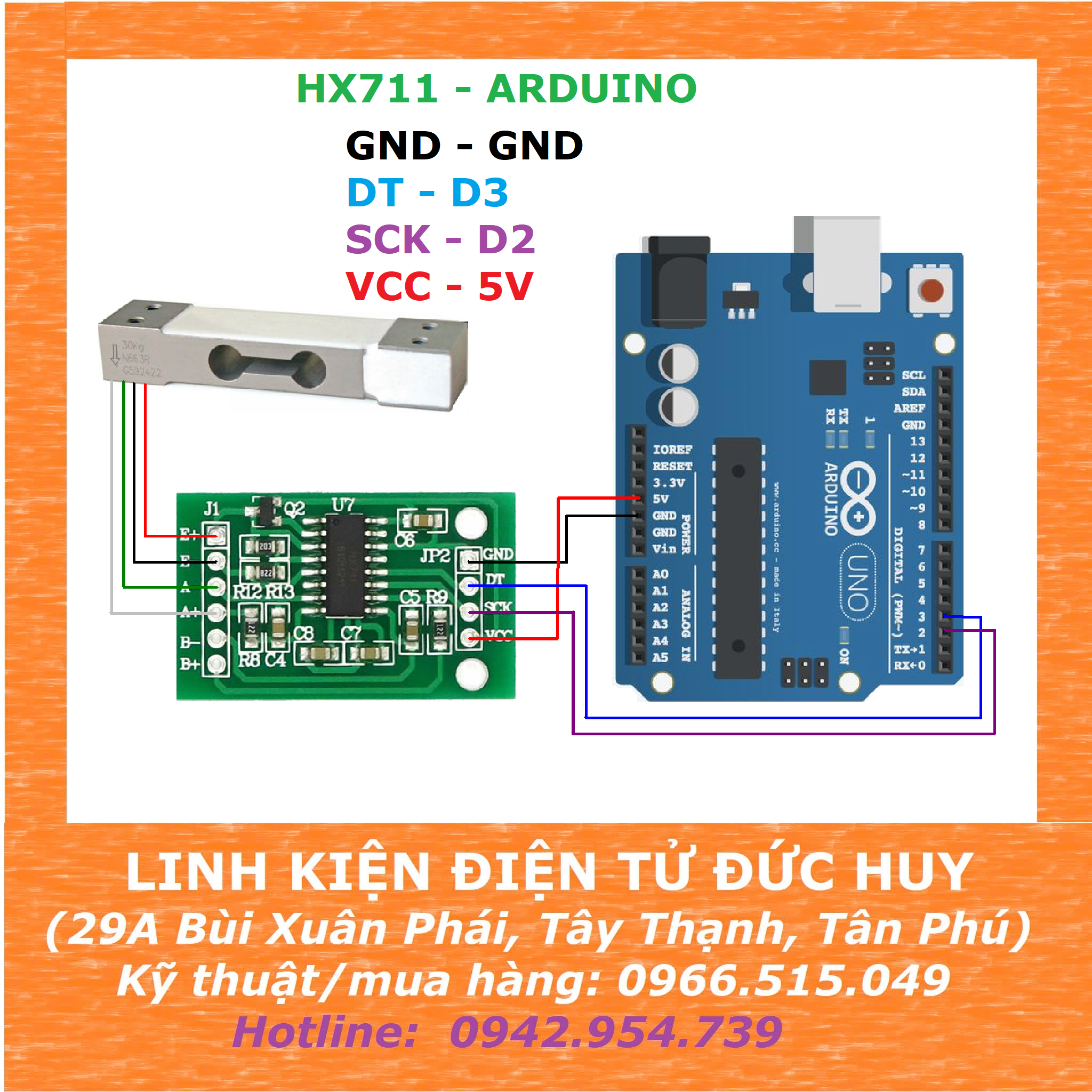

const int LOADCELL_DOUT_PIN = 3;

const int LOADCELL_SCK_PIN = 2;

HX711 scale;

void setup() {

  Serial.begin(57600);

  Serial.println("HX711 Demo");

  Serial.println("Initializing the scale");

  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);

  Serial.println("Before setting up the scale:");

  Serial.print("read: \t\t");

  Serial.println(scale.read());

  Serial.print("read average: \t\t");

  Serial.println(scale.read_average(20));

  Serial.print("get value: \t\t");

  Serial.println(scale.get_value(5));

  Serial.print("get units: \t\t");

  Serial.println(scale.get_units(5), 1);

  scale.set_scale(-459.542);

  scale.tare();

  Serial.println("After setting up the scale:");

  Serial.print("read: \t\t");

  Serial.println(scale.read());

  Serial.print("read average: \t\t");

  Serial.println(scale.read_average(20));

  Serial.print("get value: \t\t");

  Serial.println(scale.get_value(5));

  Serial.print("get units: \t\t");

  Serial.println(scale.get_units(5), 1);

  Serial.println("Readings:");

}

void loop() {

  Serial.print("one reading:\t");

  Serial.print(scale.get_units(), 1);

  Serial.print("\t| average:\t");

  Serial.println(scale.get_units(10), 5);

  delay(5000);

}

CODE ĐỌC CÂN NẶNG LOADCELL

#include <Arduino.h>

#include "HX711.h"

const int LOADCELL_DOUT_PIN = 3;

const int LOADCELL_SCK_PIN = 2;

HX711 scale;

void setup() {

  Serial.begin(57600);

  Serial.println("HX711 Demo");

  Serial.println("Initializing the scale");

  scale.begin(LOADCELL_DOUT_PIN, LOADCELL_SCK_PIN);

  Serial.println("Before setting up the scale:");

  Serial.print("read: \t\t");

  Serial.println(scale.read());

  Serial.print("read average: \t\t");

  Serial.println(scale.read_average(20));

  Serial.print("get value: \t\t");

  Serial.println(scale.get_value(5));

  Serial.print("get units: \t\t");

  Serial.println(scale.get_units(5), 1);

  scale.set_scale(-459.542); // THAY ĐỔI GIÁ TRỊ HIỆU CHỈNH TẠI ĐÂY

  scale.tare();

  Serial.println("After setting up the scale:");

  Serial.print("read: \t\t");

  Serial.println(scale.read());

  Serial.print("read average: \t\t");

  Serial.println(scale.read_average(20));

  Serial.print("get value: \t\t");

  Serial.println(scale.get_value(5));

  Serial.print("get units: \t\t");

  Serial.println(scale.get_units(5), 1);

  Serial.println("Readings:");

}

void loop() {

  Serial.print("one reading:\t");

  Serial.print(scale.get_units(), 1);

  Serial.print("\t| average:\t");

  Serial.println(scale.get_units(10), 5);

  delay(5000);

}
