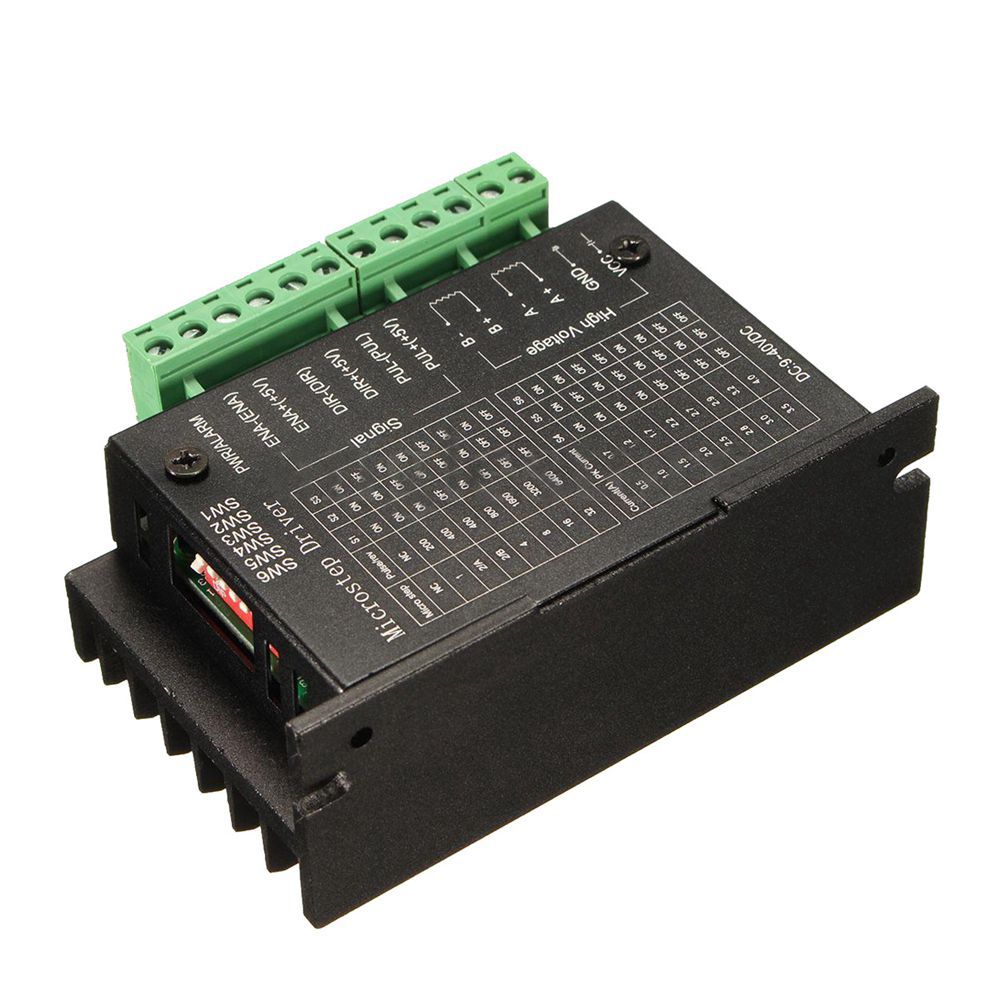

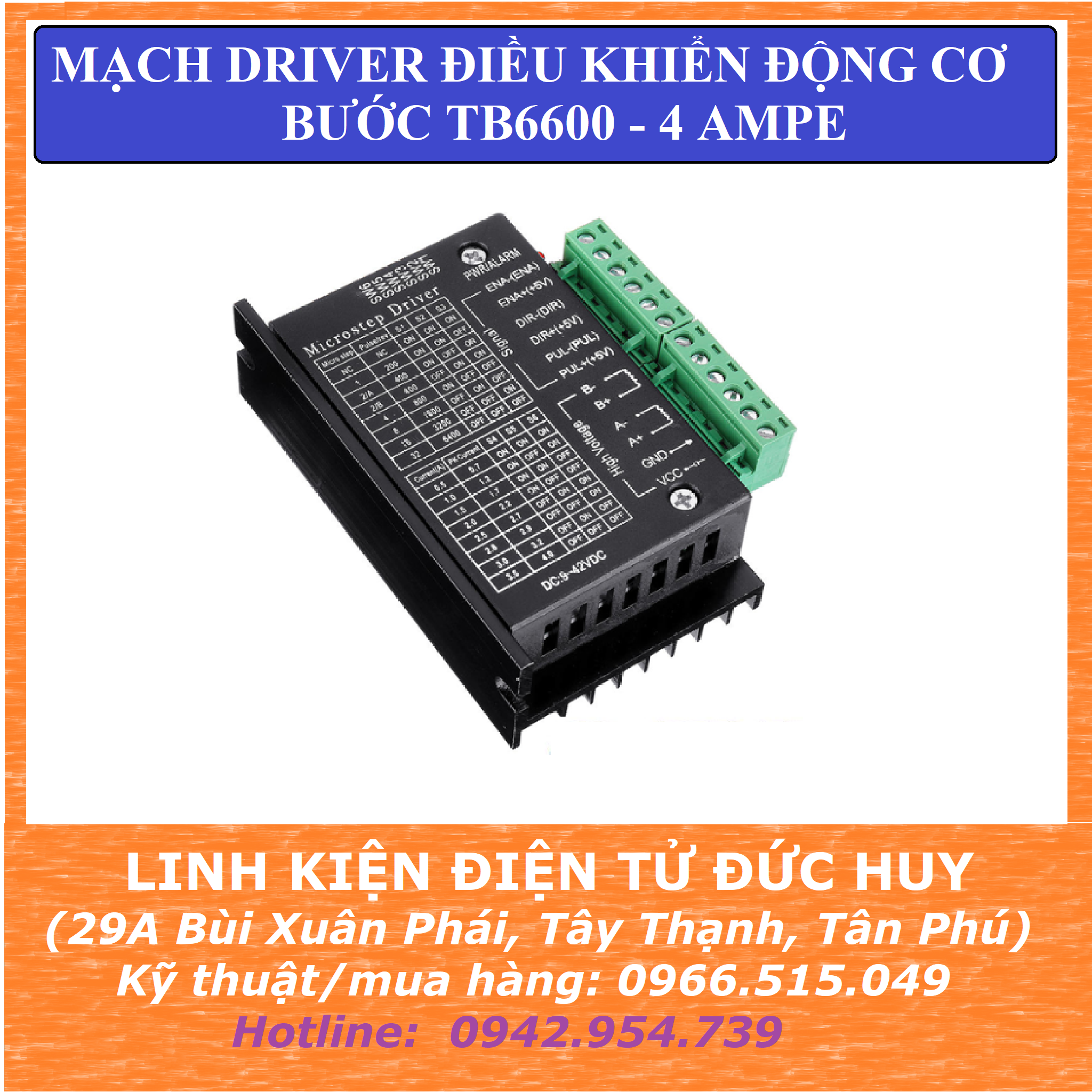

DRIVER MẠCH ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC 4 AMPE - TB6600, ĐIỆN ÁP VÀO 9 - 42VDC

 - Mạch Điều Khiển Động Cơ Bước TB6600 là trình điều khiển động cơ bước chuyên nghiệp dễ sử dụng, có thể điều khiển động cơ bước hai pha. Nó tương thích với Arduino và các bộ vi điều khiển khác có thể xuất ra tín hiệu xung kỹ thuật số 5V.

 - Mạch này có nguồn điện đầu vào đa dạng, nguồn cấp 9 ~ 42VDC. Và nó có thể tạo ra dòng điện cực đại 4A, đủ cho hầu hết các động cơ bước. Trình điều khiển bước hỗ trợ kiểm soát tốc độ và hướng.

 - Bạn có thể thiết lập bước vi mô và dòng điện đầu ra bằng công tắc 6 DIP. Có 7 loại bước vi mô (1, 2 / A, 2 / B, 4, 8, 16, 32) và 8 loại điều khiển dòng điện (0.5A, 1A, 1.5A, 2A, 2.5A, 2.8A, 3.0 A, 3,5A) trong tất cả. Và tất cả các thiết bị đầu cuối tín hiệu đều áp dụng cách ly optocoupler tốc độ cao, tăng cường khả năng chống nhiễu tần số cao. Là một thiết bị chuyên nghiệp, nó có thể điều khiển động cơ bước hỗn hợp 57, 42 loại hai pha, bốn pha.

THÔNG SỐ KỸ THUẬT:

  +  Nguồn cấp: 9~42 VDC
  +  Dòng điện tối đa cấp cho tải: 4A
  +  Tín hiệu đầu vào có cách ly quang, tốc độ cao bằng opto
  +  Có thể dừng động cơ bằng cách ngưng cấp xung điều khiển
  + Chế độ điều khiển bán kép kín giúp cho mạch có thể hoạt động ở những môi trường nghiêm ngặt hơn
  + Có chức năng khóa bán tự động tiết kiệm năng lượng
  + Có chức năng bảo vệ Quá nhiệt, quá dòng, sụt áp.
  + Có thể điều khiển động cơ bước 2 pha quay và đảo chiều quay, có thể hoạt động ở chế độ vi bước( 1/2; 1/4; 1/8; 1/16 bước)
