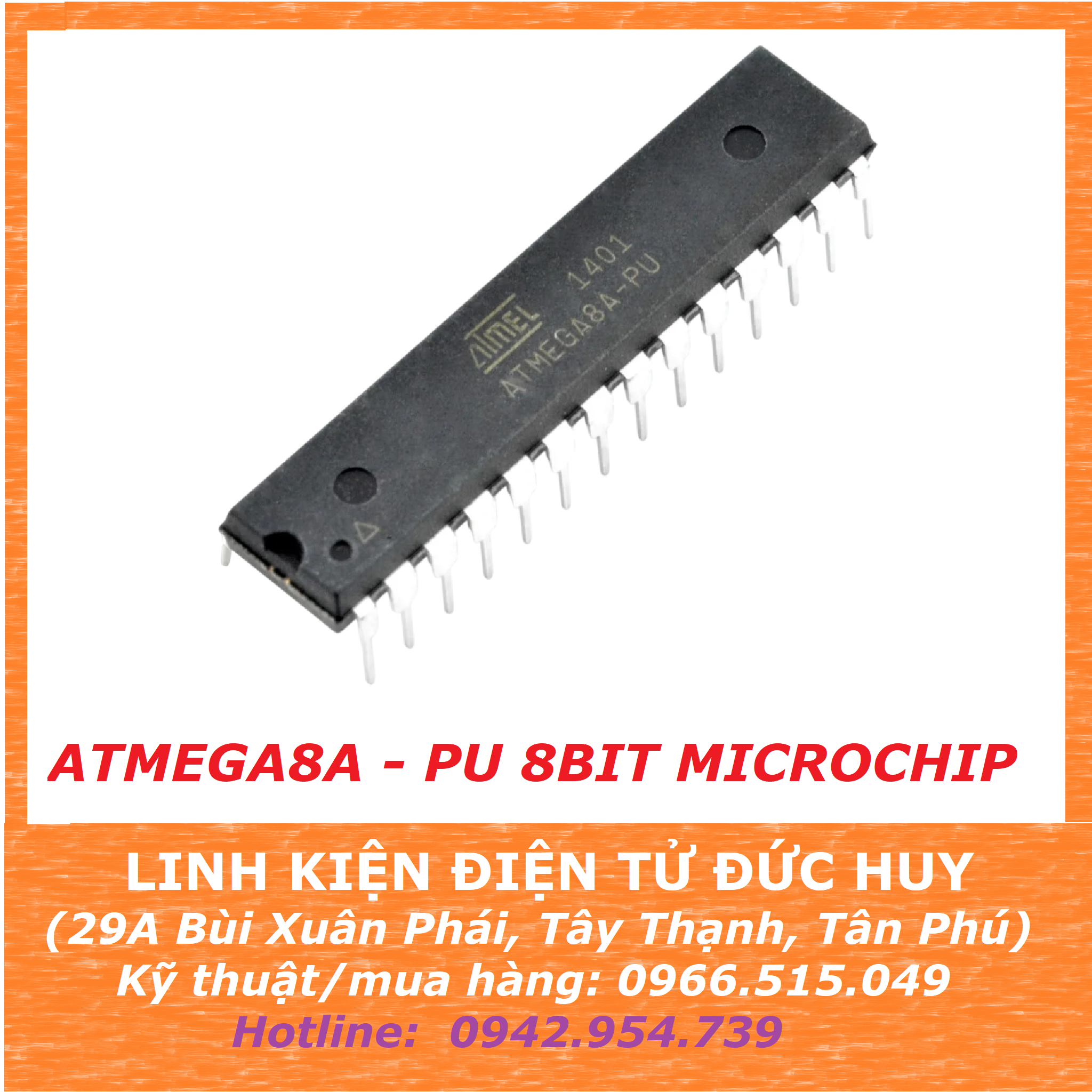

ATMega8 - DIP28 - Vi điều khiển 8bit ATMEL

Mã sản phẩm: Chưa rõ
Vi điều khiển Atmega8 là một bộ vi xử lý CMOS 8 bít chế tạo dựa trên kiến trúc AVR RISC. Với khả năng xử lý hoàn toàn một lệnh trên một chu kỳ xung hệ thống đem lại sức xử lý 1MIPS trên mỗi MHz, cho phép chúng ta...
30,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

Vi điều khiển Atmega8 là một bộ vi xử lý CMOS 8 bít chế tạo dựa trên kiến trúc AVR RISC. Với khả năng xử lý hoàn toàn một lệnh trên một chu kỳ xung hệ thống đem lại sức xử lý 1MIPS trên mỗi MHz, cho phép chúng ta tối ưu hóa điện năng tiêu thụ so với tốc độ xử lý.

Thông số kỹ thuật:

Điện áp hoạt động: 2.7 - 5.5V đối với ATmega8L

                             4.5 - 5.5V đối với ATmega8

Bộ nhớ: Nó có 8Kb bộ nhớ chương trình Flash (độ bền 10.000 chu kỳ ghi / xóa), 512 byte EEPROM (100.000 chu kỳ ghi / xóa). SRAM nội bộ 1Kbyte

Cổng I /O: gồm 23 I/O có thể được lấy từ ba cổng; cụ thể là PortB, PortC và PortD.

Ngắt Hai nguồn ngắt ngoài, nằm ở PortD. 19 vectơ ngắt khác nhau hỗ trợ cho 19 sự kiện được tạo bởi các thiết bị ngoại vi bên trong.

Hẹn giờ/Bộ đếm: Có sẵn ba Bộ hẹn giờ bên trong, hai 8 bit, một 16 bit, cung cấp nhiều chế độ hoạt động khác nhau và hỗ trợ xung nhịp bên trong hoặc bên ngoài.

SPI (Giao diện ngoại vi nối tiếp): ATmega8 chứa ba thiết bị liên lạc được tích hợp. Một trong số đó là Giao diện ngoại vi nối tiếp. Bốn chân được gán cho Atmega8 để thực hiện sơ đồ truyền thông này.

USART: Một trong những giải pháp truyền thông mạnh mẽ nhất là USART và ATmega8 hỗ trợ cả hai phương thức truyền dữ liệu đồng bộ và không đồng bộ. Nó có ba chân được gán cho điều đó. Trong nhiều dự án, mô-đun này được sử dụng rộng rãi cho giao tiếp bộ điều khiển PC-Micro.

TWI (Giao diện hai dây): Một thiết bị liên lạc khác có trong ATmega8 là giao diện hai dây. Nó cho phép lập trình viên có thể giao tiếp giữa hai thiết bị chỉ bằng hai dây cùng với kết nối tiếp đất chung, vì đầu ra TWI được tạo ra bằng ngõ ra của bộ thu để hở, do đó cần phải có điện trở kéo lên bên ngoài để tạo mạch.

Bộ so sánh tương tự: Một mô đun so sánh được tích hợp trong IC cung cấp cơ sở so sánh giữa hai điện áp được kết nối với hai đầu vào của bộ so sánh Analog thông qua các chân ngoài được gắn vào bộ vi điều khiển.

Bộ chuyển đổi tương tự sang số: Bộ chuyển đổi tương tự sang số có thể chuyển đổi tín hiệu đầu vào tương tự thành dữ liệu số có độ phân giải 10 bit . Đối với hầu hết các ứng dụng cấp thấp, thì độ phân giải này đủ để sử dụng.

Kiểu chân: 28 PDIP hoặc  32-lead TQFP, and 32-pad QFN/MLF

Link datasheet: http://www.atmel.com/atmel/acrobat/doc2486.pdf

                       https://ww1.microchip.com/downloads/en/DeviceDoc/Atmel-2486-8-bit-AVR-microcontroller-ATmega8_L_datasheet.pdf
