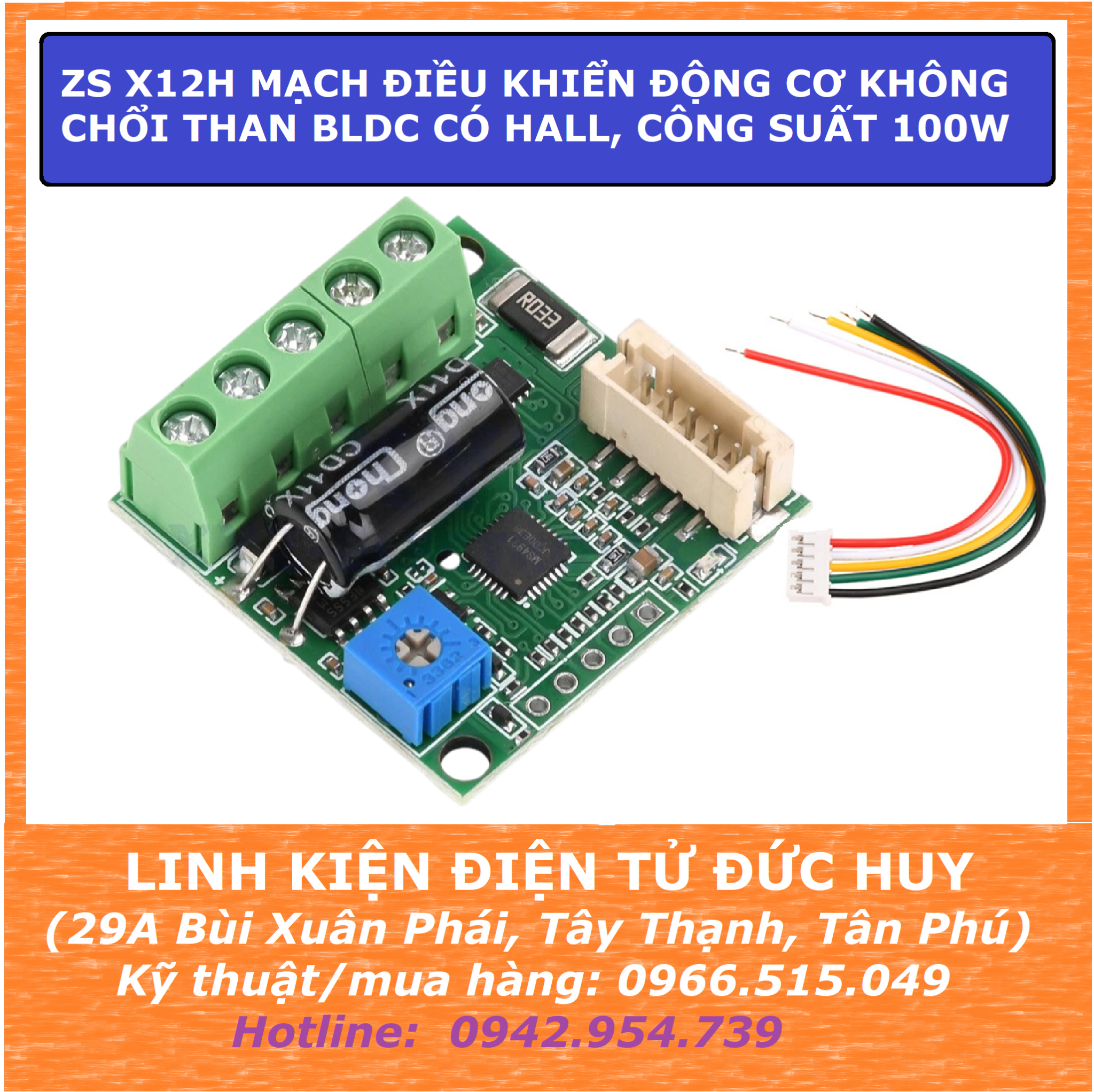

ZS X12H MẠCH ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG CHỔI THAN BLDC CÓ HALL, CÔNG SUẤT 100W

ZS X12H MẠCH ĐIỀU KHIỂN ĐỘNG CƠ KHÔNG CHỔI THAN BLDC CÓ HALL, CÔNG SUẤT 100W, được trang bị chip đơn kích thước nhỏ, hoạt động ở dải điện áp rộng 6-28V và hỗ trợ dòng điện lên đến 3.5A với đỉnh tức thời 4A, phù hợp với hầu hết các động cơ Hall nhỏ, đảm bảo hoạt động ổn định. Mặc dù nhỏ gọn, bộ điều khiển này được trang bị nhiều chức năng. Một trong những điểm mạnh của nó là biến trở trên bo mạch, cho phép điều chỉnh tốc độ, giúp tinh chỉnh hiệu suất động cơ theo yêu cầu.

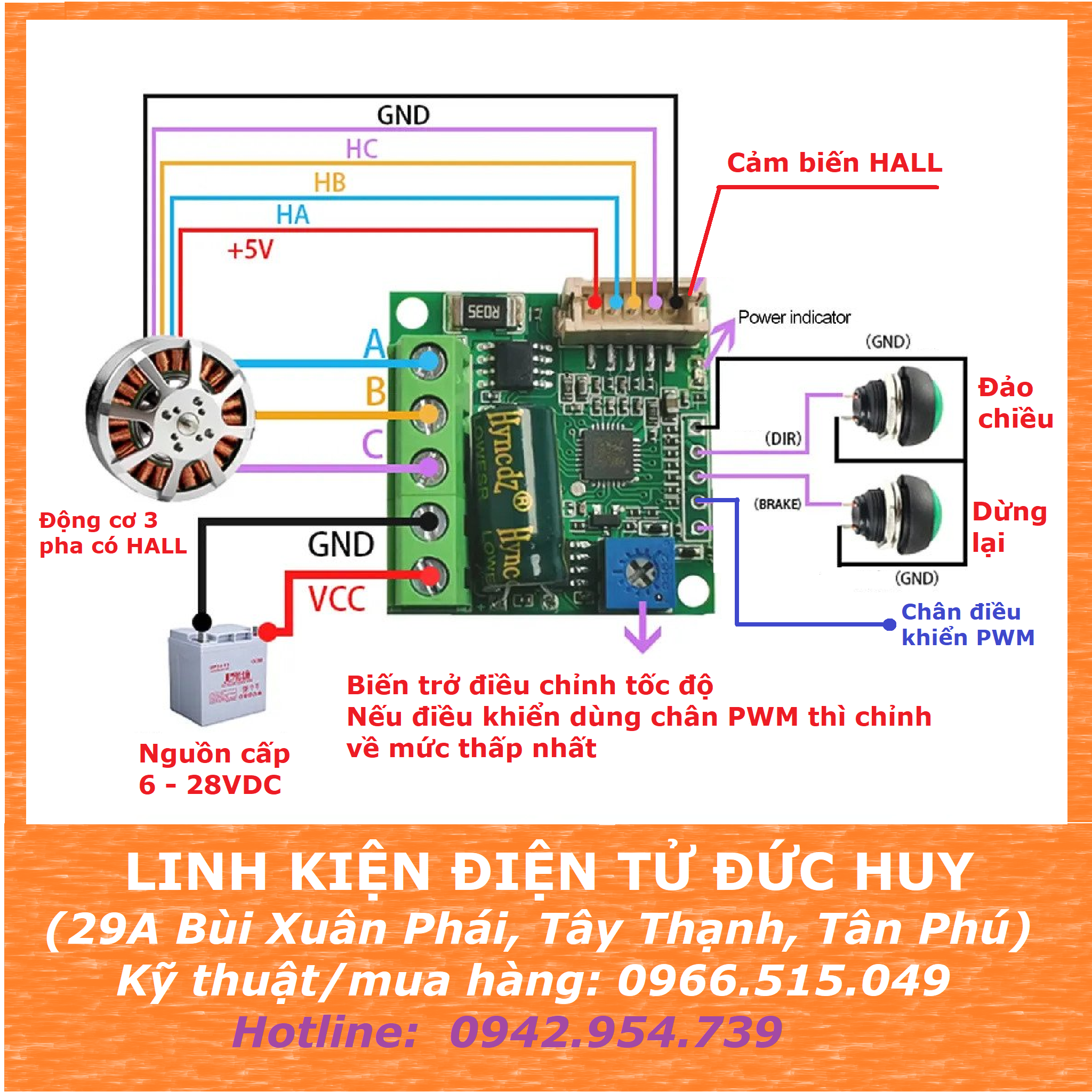

Điều quan trọng cần nhấn mạnh là bộ điều khiển này được thiết kế đặc biệt cho động cơ có cảm biến Hall. Do đó, để động cơ hoạt động chính xác, cần phải trang bị cảm biến Hall và kết nối theo đúng thứ tự dây.

THÔNG SỐ KỸ THUẬT

Mẫu: ZS-X12H  (có cảm biến Hall)

Điện áp nguồn: 6 - 28VDC

Dòng điện tối đa: 3,5A, 4A trong các xung ngắn.

Dòng điện khuyến nghị: 12V tối đa 42W, 24V tối đa 84W

Bảo vệ: quá 4A hoặc động cơ bị kẹt trong 5 giây.

Bộ điều chỉnh điện áp: Có, tích hợp sẵn, 5V

Kích thước (mm): 33 x 33mm

Được thiết kế để hoạt động tối ưu, bộ điều khiển này tích hợp các tính năng bảo vệ: bảo vệ giới hạn dòng điện và bảo vệ kẹt. Điều này có nghĩa là khi dòng điện vượt quá 4A hoặc động cơ bị kẹt trong hơn 5 giây, thiết bị sẽ chuyển sang chế độ bảo vệ để tránh hư hỏng.

Lưu ý:

Khi động cơ đang quay, không được đảo chiều quay bất ngờ, tức thì, khiến động cơ tăng dòng khởi động làm như vậy sẽ làm cháy bo mạch!

Công suất tối đa được khuyến nghị là 42W với điện áp 12V và tối đa 84W với điện áp 24V .
