ZMCT103C CẢM BIẾN QUÁ DÒNG AC 5A

Cảm biến đo dòng AC 5A ZMCT103 có chức năng phát hiện dòng quá tải , giá trị quá tải này được điều chỉnh bằng biến trở (tối đa 5A). Tín hiệu đầu ra chân OUT là tín hiệu số “0” và “1” tương ứng với mức LOW và HIGH. Module cảm biến quá dòng AC 5A có thể sử dụng chung với relay 5V để đóng ngắt thiết bị bảo vệ quá dòng.

Khi dòng điện vượt quá giới hạn được cài đặt, cảm biến sẽ gửi tín hiệu đến bảng điều khiển hoặc máy tính để báo động và ngắt nguồn để bảo vệ thiết bị khỏi hư hỏng do quá tải.

THÔNG SỐ KỸ THUẬT

-  Dải đo: 0-5A AC
-  Điện áp hoạt động: 5-30V DC
-  Điện trở nội: <20mΩ
-  Độ chính xác: ±1%
-  Tần số hoạt động: 50/60Hz
-  Cấp bảo vệ: IP20 hoặc IP50
-  Điện áp cách ly: 2kV AC/1 phút
-  Dòng tiêu thụ: < 10mA
-  Nhiệt độ hoạt động: -10 đến 55 độ C
-  Độ ẩm hoạt động: 10 đến 90% RH (không ngưng tụ)

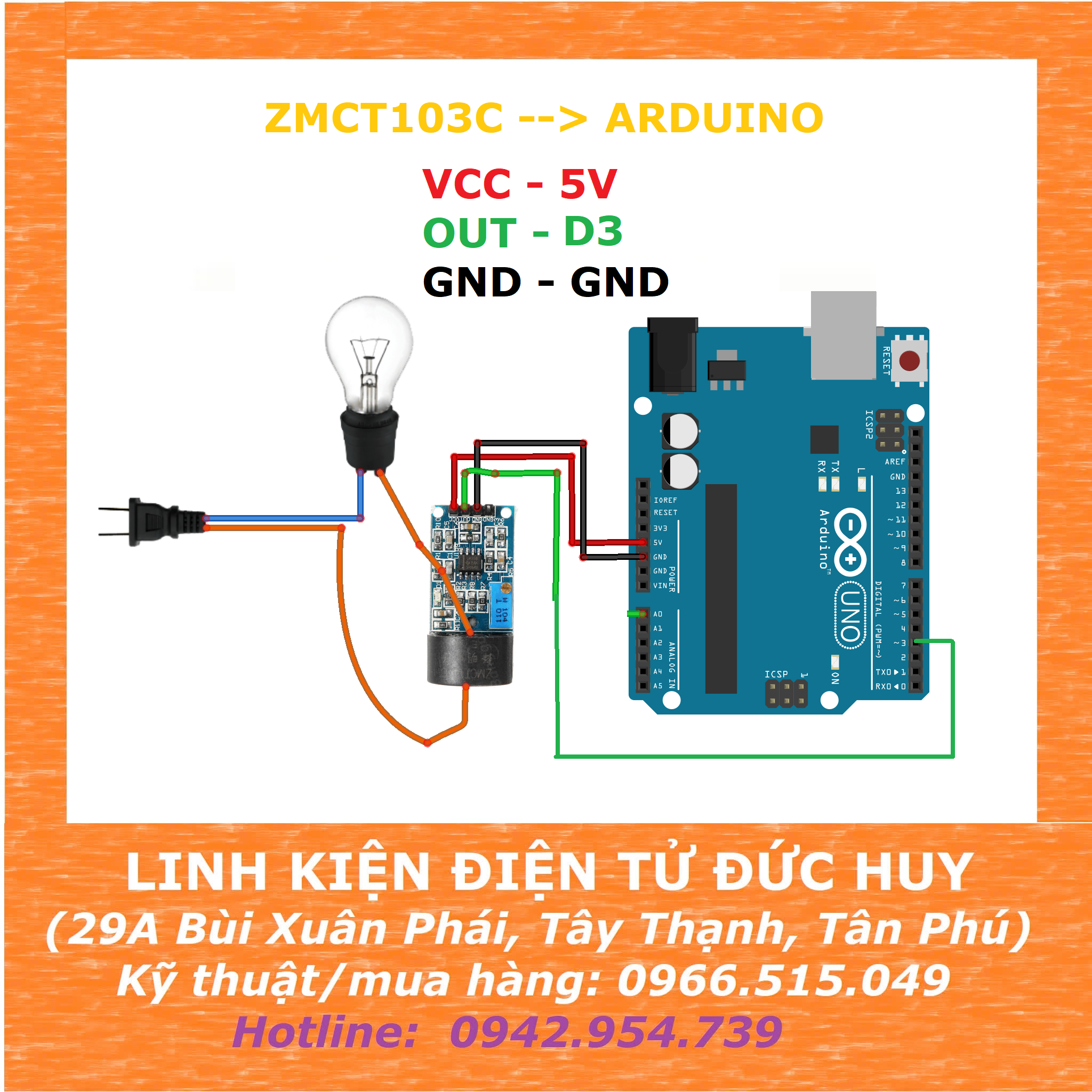

CODE TEST ZMCT103C

void setup()

{

  Serial.begin(9600);

}

void loop()

{

  Serial.println(digitalRead(3));

  delay(200);

}
