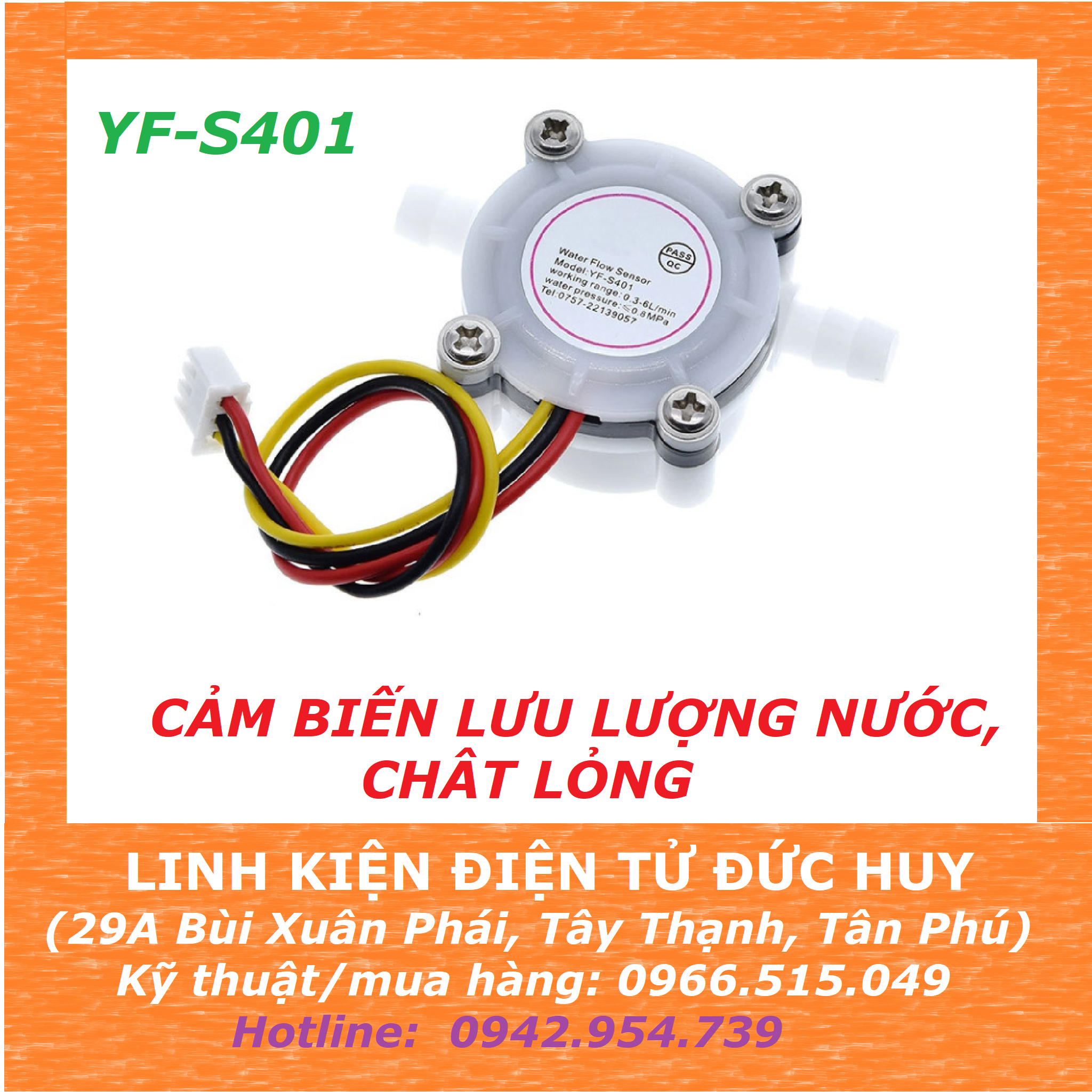

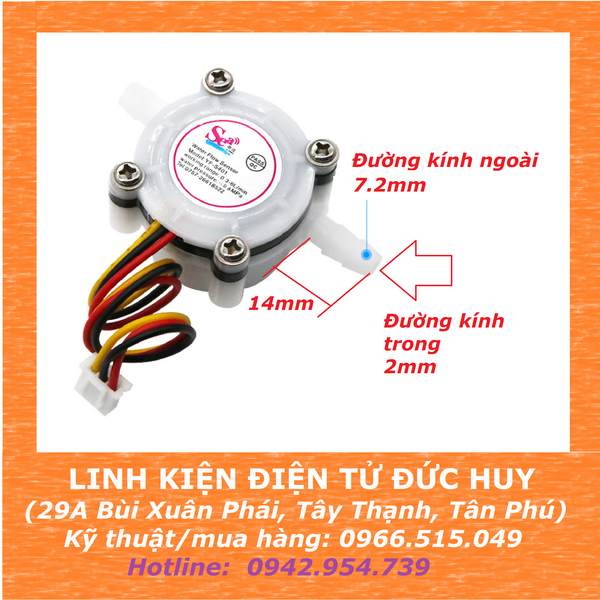

YF-S401 Cảm biến lưu lượng nước, dòng chảy, đường kính ống 6mm

Mã sản phẩm: Chưa rõ
+ Cảm biến lưu lượng S401 (water flow sensor) có chứa một cánh quạt để đếm xem lượng chất lỏng chảy qua nó và có một cảm biến từ Hall xuất ra các xung khi thay đổi trạng thái đầu ra. + Cảm biến Hall được hàn kín trong ống...
75,000₫
Số lượng

1

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Tặng ngay 50.000đ cho đơn hàng trên 2 triệu đồng

Chi tiết sản phẩm

+ Cảm biến lưu lượng S401 (water flow sensor) có chứa một cánh quạt để đếm xem lượng chất

lỏng chảy qua nó và có một cảm biến từ Hall xuất ra các xung khi thay đổi trạng thái đầu ra.

+ Cảm biến Hall được hàn kín trong ống để an toàn và khô.

Cảm biến lưu lượng có 3 dây:

 - Dây đỏ: cấp nguồn 5V-24VDC

 - Dây đen: GND

 - Dây vàng: Ngả ra của cảm biến Hall (PWM output)

Bằng cách đếm xung từ ngả ra của cảm biến, Bạn có thể dễ dàng tính được lưu lượng nước. Mỗi

xung tương ứng khoảng 2.25 ml.

Lưu ý:

+ Đây không phải là một bộ cảm biến có độ chính xác tuyệt đối. Tốc độ xung có thể sai lệch

một chút tùy thuộc vào tốc độ dòng chảy, áp suất chất lỏng và định hướng cảm biến. Vì vậy cần

hiệu chỉnh sai lệch khoảng 10%. Tuy nhiên, nếu đo lưu lượng cơ bản thì đây là cảm biến tốt nhất.

+ Các tín hiệu xung ra là một dải xung vuông đơn giản vì vậy nó khá dễ dàng để nhập và chuyển

đổi thành lít mỗi phút bằng cách sử dụng công thức sau đây:

                    Tần số xung     F = (98 * Q) ± 2%  với Q = L / MIN

Thông số kỹ thuật:

Điện áp làm việc: 5- 24VDC

Điện áp tối thiểu: 4.5VDC

Lưu lượng: 1-5L/p

Nhiệt độ hoạt động: ≤80ºC

Nhiệt độ chất lỏng tối đa: ≤120ºC

Độ ẩm hoạt động: 35 - 90%

Áp suất chất lỏng: ≤1.75Mpa
