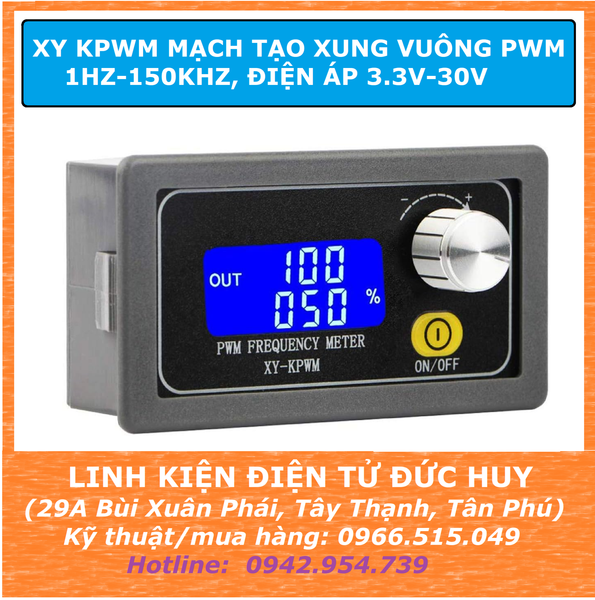

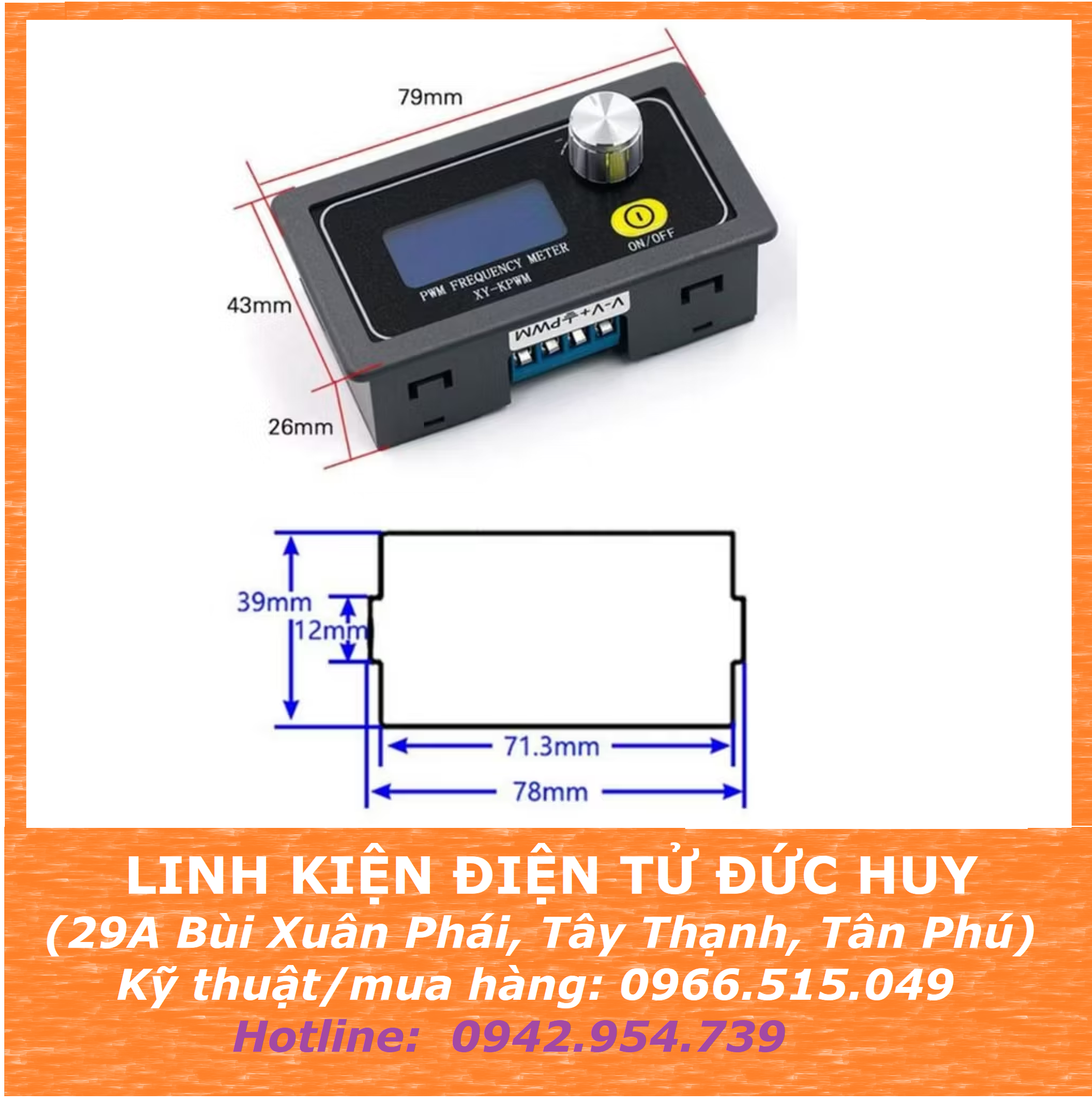

XY KPWM Mạch tạo xung vuông PWM 1Hz-150kHz, màn hình LCD

Mã sản phẩm: Chưa rõ

Điện áp hoạt động là DC 3.3V-30V; dải tần số là 1Hz-150kHz/1Hz-15kHz; dòng điện đầu ra là 5-30mA.Tần số PWM hỗ trợ 2 chế độ: chế độ thông thường và chế độ chính xác. Chế độ thông thường với bước chu kỳ nhiệm vụ 1%. Chế độ chính xác với...

95,000₫

Hàng còn: 10

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

Điện áp hoạt động là DC 3.3V-30V; dải tần số là 1Hz-150kHz/1Hz-15kHz; dòng điện đầu ra là 5-30mA.
Tần số PWM hỗ trợ 2 chế độ: chế độ thông thường và chế độ chính xác. Chế độ thông thường với bước chu kỳ nhiệm vụ 1%. Chế độ chính xác với bước chu kỳ nhiệm vụ 0,1%.
Có chức năng khóa; đầu ra PWM có thể cài đặt tần số và chu kỳ nhiệm vụ riêng biệt; giới hạn trên và dưới của chu kỳ nhiệm vụ có thể điều chỉnh; hỗ trợ giao tiếp nối tiếp; tất cả dữ liệu được tự động lưu sau khi cài đặt.
Máy phát tín hiệu sóng vuông, tạo ra tín hiệu sóng vuông để thí nghiệm, tạo ra tín hiệu sóng vuông điều khiển bộ điều khiển động cơ, và tạo ra các xung điều chỉnh được cho MCU Dimmer; Dimmer; Speed governor, v.v.
Không có chức năng điều chỉnh điện áp đầu ra. Điện áp đầu ra bằng với điện áp đầu vào.

THÔNG SỐ KỸ THUẬT

Điện áp hoạt động: DC 3.3V-30V;
Dải tần số (chế độ bình thường): 1Hz~150KHz;
Dải tần số (Chế độ chính xác): 1Hz~15KHz;
Độ chính xác tần số: 2%;
Độ chính xác chu kỳ hoạt động: 1% ở chế độ Bình thường;
Độ chính xác chu kỳ hoạt động: 0,1% ở chế độ Chính xác;
Phạm vi chu kỳ hoạt động: 0,00%-100%;
Dòng điện đầu ra: Khoảng 5-30mA;
Biên độ tín hiệu đầu ra: Bằng với điện áp đầu vào;
Nhiệt độ làm việc: -40 °C ~ 85 °C;
Độ ẩm môi trường làm việc: 0%~95%RH;

TÍNH NĂNG

1. Hỗ trợ 2 chế độ - Chế độ bình thường và Chế độ chính xác
Chế độ bình thường:
Dải tần số 1Hz-150kHz, chu kỳ làm việc 000-100%, bước chu kỳ làm việc 1%
Chế độ chính xác:
Dải tần số 1Hz-15kHz, chu kỳ làm việc 00.0-100%, bước chu kỳ làm việc 0.1%
2. Điều khiển bằng chiết áp.
3. Có chức năng khóa để tránh thao tác sai.
4. Giới hạn trên và dưới của chu kỳ làm việc có thể điều chỉnh.
ỨNG DỤNG

Dùng làm máy phát tín hiệu sóng vuông cho nghiên cứu thực nghiệm;
Dùng làm máy phát tín hiệu sóng vuông cho bộ điều khiển động cơ;
Dùng làm máy tạo xung điều chỉnh được cho MCU;
Dùng làm máy tạo xung, điều khiển các mạch liên quan (làm mờ PWM, điều chỉnh tốc độ).
HƯỚNG DẪN ĐỌC TÍN HIỆU

Tần số được chia thành 4 dải và tự động chuyển đổi.
1. XXX: đơn vị tối thiểu 1Hz, dải giá trị 1Hz~999Hz.
2. X.XX: đơn vị tối thiểu 0.01kHz, dải giá trị 1.00kHz~9.99kHz.
3. XX.X: đơn vị tối thiểu 0.1kHz; dải giá trị 10.0kHz~99.9kHz.
4. XXX: đơn vị tối thiểu 1kHz; dải giá trị 1kHz~150kHz.
Ví dụ:

Hiển thị tần số 100 biểu thị 100Hz;

Hiển thị 1.01 biểu thị 1.01kHz;
Hiển thị 54.1 biểu thị 54.1kHz;

Hiển thị 1.2.4 biểu thị 124kHz.

HƯỚNG DẪN SỬ DỤNG

Kết nối với nguồn điện;
Nhấn giữ nút xoay trong 10 giây để chuyển đổi giữa chế độ Thông thường và chế độ Chính xác;
Nhấn giữ nút xoay trong 5 giây để khóa các thông số đã cài đặt;
Nhấn nhanh công tắc xoay để cài đặt tần số và thay đổi giá trị bằng cách xoay công tắc;
Nhấn giữ công tắc xoay trong 2 giây để thiết lập chu kỳ hoạt động;
Nhấn nút 'ON/OFF' để bật hoặc tắt đầu ra PWM;
