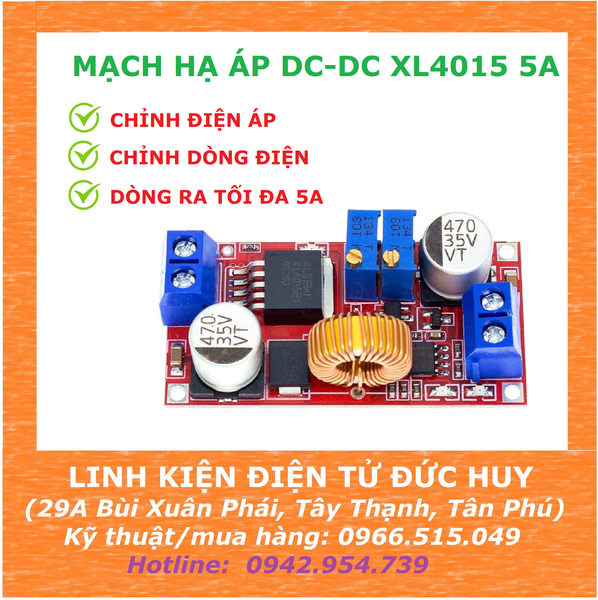

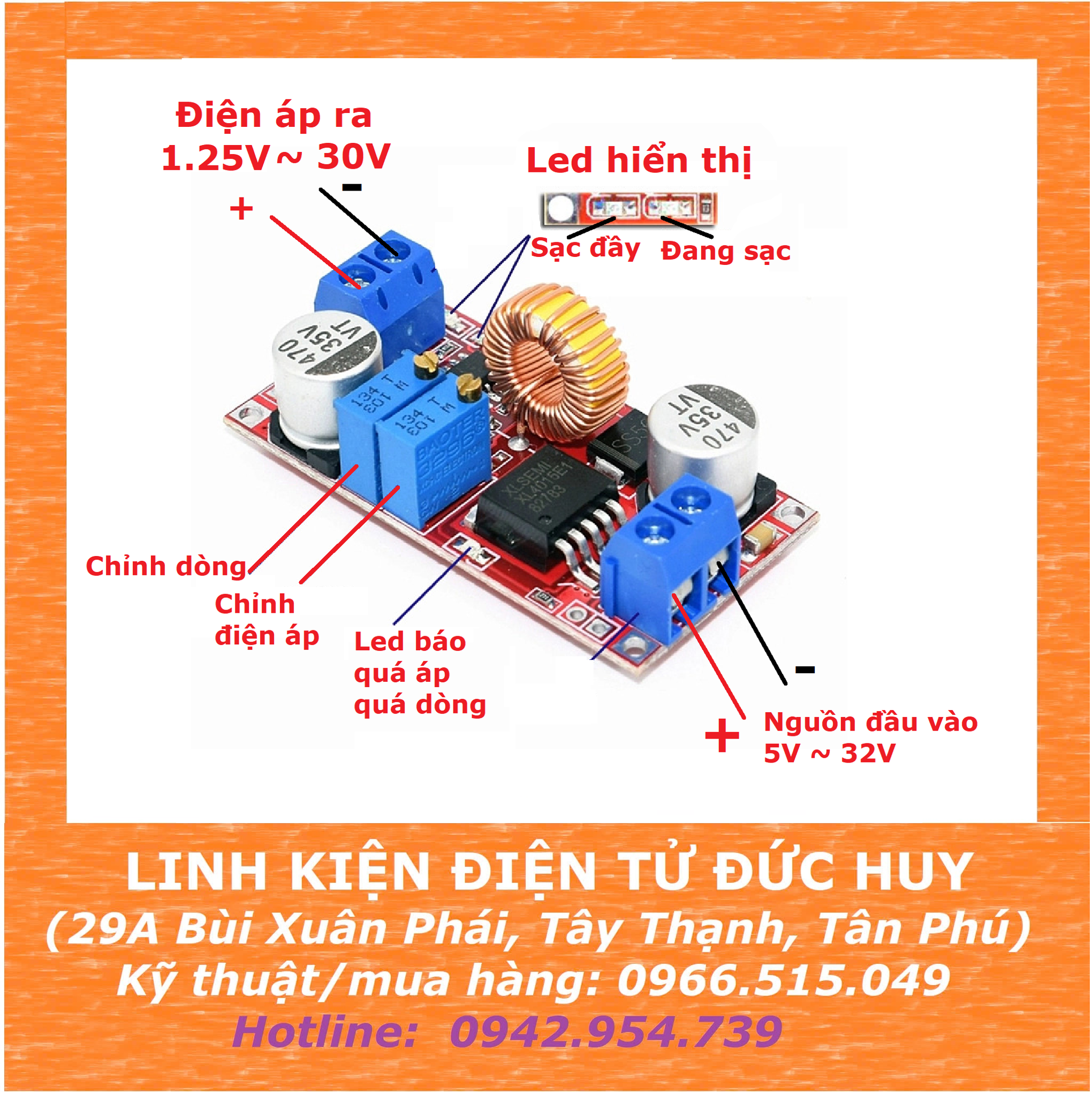

XL4015 MẠCH HẠ ÁP DC DC 5A, CHỈNH ĐIỆN ÁP, DÒNG ĐIỆN, TÍCH HỢP CHỨC NĂNG SẠC

Mô-đun Buck nguồn điều chỉnh hạ áp DC-DC 5A XL4015 là mô-đun DC/DC buck (hạ áp) PWM tần số cố định 180 KHz, có khả năng điều khiển tải 5A với hiệu suất cao, gợn sóng thấp và điều chỉnh tải và đường dây tốt. Mô-đun buck DC/DC có các ứng dụng mà điện áp đầu vào cao hơn điện áp đầu ra.

THÔNG SỐ KỸ THUẬT

• Điện áp đầu ra: 1.25V - 30V
• Điện áp đầu vào: 5V - 32V
• Nhiệt độ hoạt động: -40 ° đến +85 °
• Dòng điện đầu ra: có thể điều chỉnh tối đa 5A (khuyến nghị tản nhiệt ở mức 3A)
• Điều chỉnh điện áp: ± 2,5%
• Điều chỉnh tải: ± 0,5%
• Gợn sóng đầu ra: 50mV (tối đa) băng thông 20Mhz
• Tần số chuyển mạch: 300KHz
• Hiệu suất chuyển đổi: 95% (cao nhất)
•

CHỨC NĂNG HẠ ÁP

1. Kết nối nguồn điện đầu vào: Kết nối nguồn điện (ví dụ: pin hoặc nguồn điện) với các đầu vào của mô-đun XL4015. Đảm bảo rằng điện áp đầu vào nằm trong phạm vi được chỉ định của mô-đun (4V đến 38V).
2. Cài đặt điện áp đầu ra: Điều chỉnh điện áp đầu ra bằng cách xoay biến trở hoặc sử dụng mạch chia điện áp được kết nối với chân phản hồi của mô-đun XL4015. Cài đặt điện áp đầu ra mong muốn trong phạm vi được mô-đun hỗ trợ (1,25V đến 36V).
3. Kết nối tải: Kết nối tải của bạn (ví dụ: mạch điện tử hoặc thiết bị) với các đầu ra của mô-đun XL4015. Đảm bảo rằng yêu cầu về điện áp và dòng điện của tải nằm trong phạm vi điện áp đầu ra và định mức dòng điện của mô-đun (lên đến 5A).
4. Lựa chọn chế độ CC/CV: Tùy thuộc vào ứng dụng của bạn, hãy chọn chế độ hoạt động của mô-đun XL4015. Ở chế độ Dòng điện không đổi (CC), mô-đun sẽ duy trì đầu ra dòng điện ổn định, trong khi ở chế độ Điện áp không đổi (CV), nó sẽ duy trì đầu ra điện áp ổn định.
5. Điều chỉnh giới hạn dòng điện (Chế độ CC): Nếu sử dụng chế độ CC, bạn có thể đặt giới hạn dòng điện đầu ra mong muốn bằng cách điều chỉnh điện trở cảm biến dòng điện trên mô-đun XL4015.
6. Cân nhắc về bảo vệ: Mô-đun XL4015 thường tích hợp các tính năng bảo vệ tích hợp như bảo vệ quá dòng (OCP), bảo vệ quá nhiệt (OTP) và bảo vệ ngắn mạch (SCP). Các biện pháp bảo vệ này giúp bảo vệ mô-đun và mạch điện được kết nối của bạn. Hãy lưu ý đến các tính năng này và cân nhắc bất kỳ biện pháp bảo vệ bổ sung nào dựa trên ứng dụng cụ thể của bạn.
7. Tản nhiệt: Mô-đun XL4015 có thể tỏa ra một ít nhiệt, đặc biệt là ở dòng điện hoặc chênh lệch điện áp cao hơn. Đảm bảo tản nhiệt hoặc biện pháp làm mát thích hợp để tránh quá nhiệt và duy trì hoạt động đáng tin cậy.
