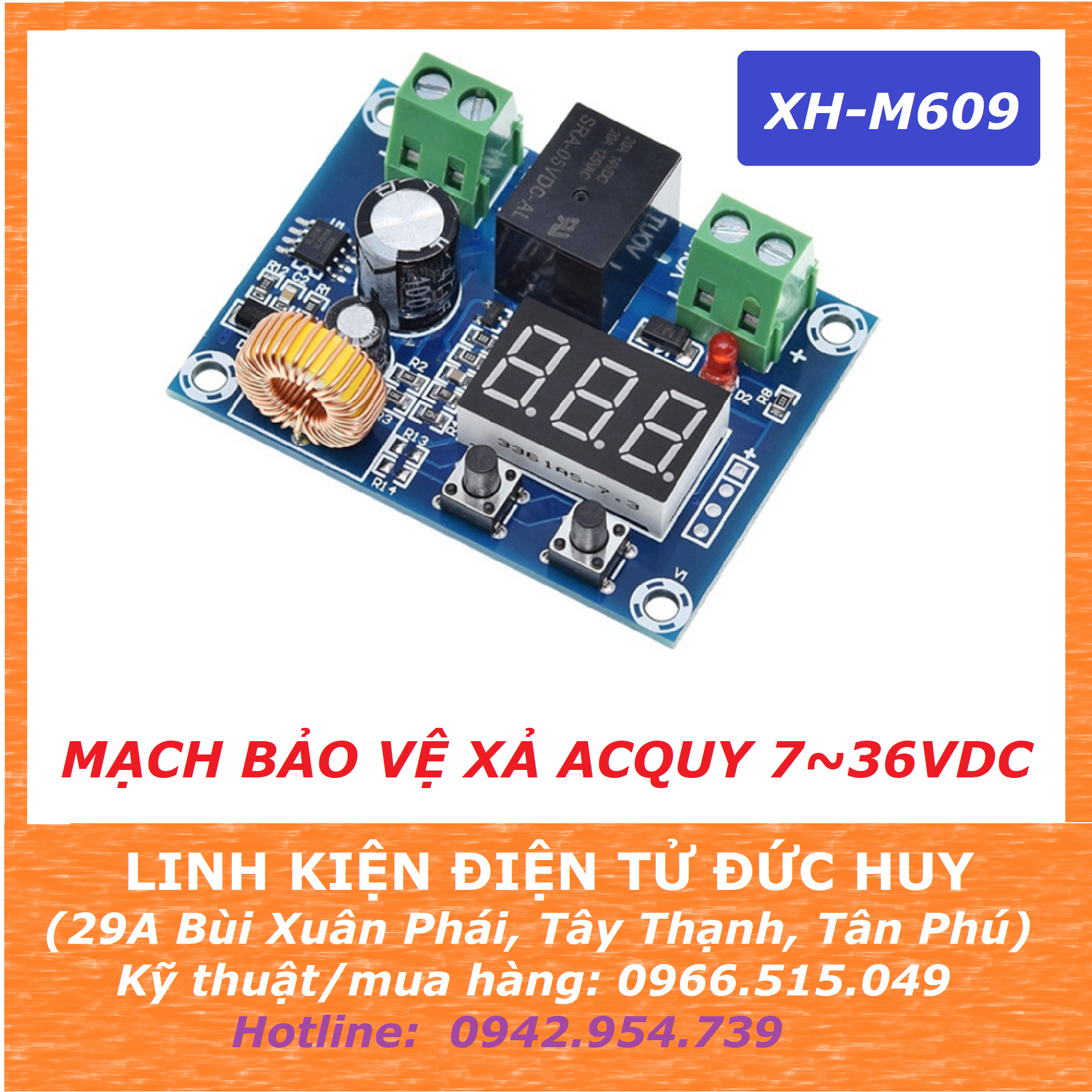

XH M609 mạch bảo vệ xả ắcquy hoặc pin Lithium, 07 - 36VDC

Ứng dụng:

Là module mạch thông minh bảo vệ pin/ắc quy khi xả không vượt quá điện áp được cài đặt,  và điện áp ắc quy/pin không được thấp hơn ngưỡng giá trị cài đặt mục đích để bảo vệ pin trong cácchu kỳ nạp, xả được an toàn, không bị hết sạch dung lượng. Nhằm kéo dài tuổi thọ cho pin/ ắcquy được lâu hơn, tốt hơn và an toàn hơn.

Thông số sản phẩm:

• Tên sản phẩm: Module bảo vệ quá áp, thấp áp khi xả pin.
• Mẫu sản phẩm: XH-M609
• Nguồn điện áp: DC 7-36V (thấp hơn 7V mạch sẽ không hoạt động được)
• Điện áp đầu ra: bằng với điện áp cung cấp
• Kiểm soát độ chính xác: 0,1V
• Công suất tiêu thụ: <1,5W
• Phạm vi sử dụng: nhiều loại pin / pin lithium
• Trọng lượng tịnh: 28g

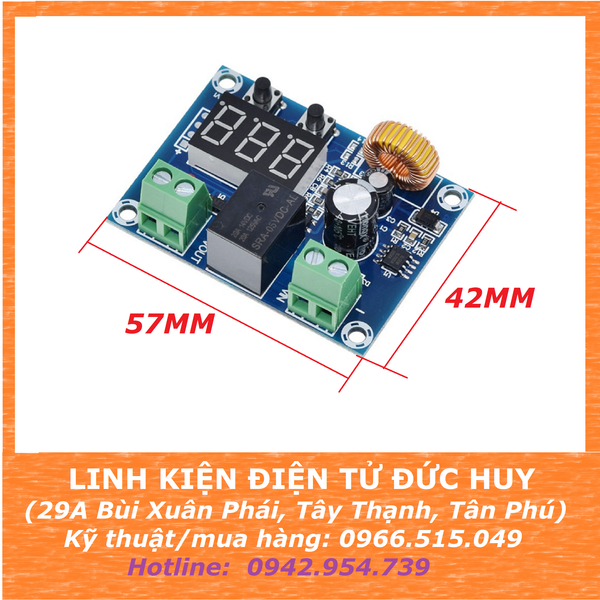

• Kích thước sản phẩm: 57 * 42 * 19mm

Hướng dẫn sử dụng: Ví dụ cài dưới 12.5V thì ngưng, trên 14V thì cho phép xả

a. Đặt ngưỡng bảo vệ ngưng xả:

Sau khi cấp nguồn cho mạch, nhấn '+' 1 lần để vào chế độ cài đặt giá  trị, nhấn liên tiếp 2 lần '+'để chuyển giá trị thập phân. Sử dụng 2 phím +, - để tăng giảm đến giá trị mong muốn là 12.5. Giá trị sẽ được lưu sau 3s không thực hiện lệnh nào khác.

b. Đặt giá trị bảo vệ cho phép xả:

Sau khi cấp nguồn cho mạch, nhấn '-' 1 lần để vào chế độ cài đặt giá  trị, nhấn liên tiếp 2 lần '-'để chuyển giá trị thập phân. Sử dụng 2 phím +, - để tăng giảm đến giá trị thành 1.5. Giá trị sẽ được lưu sau 3s không thực hiện lệnh nào khác.
