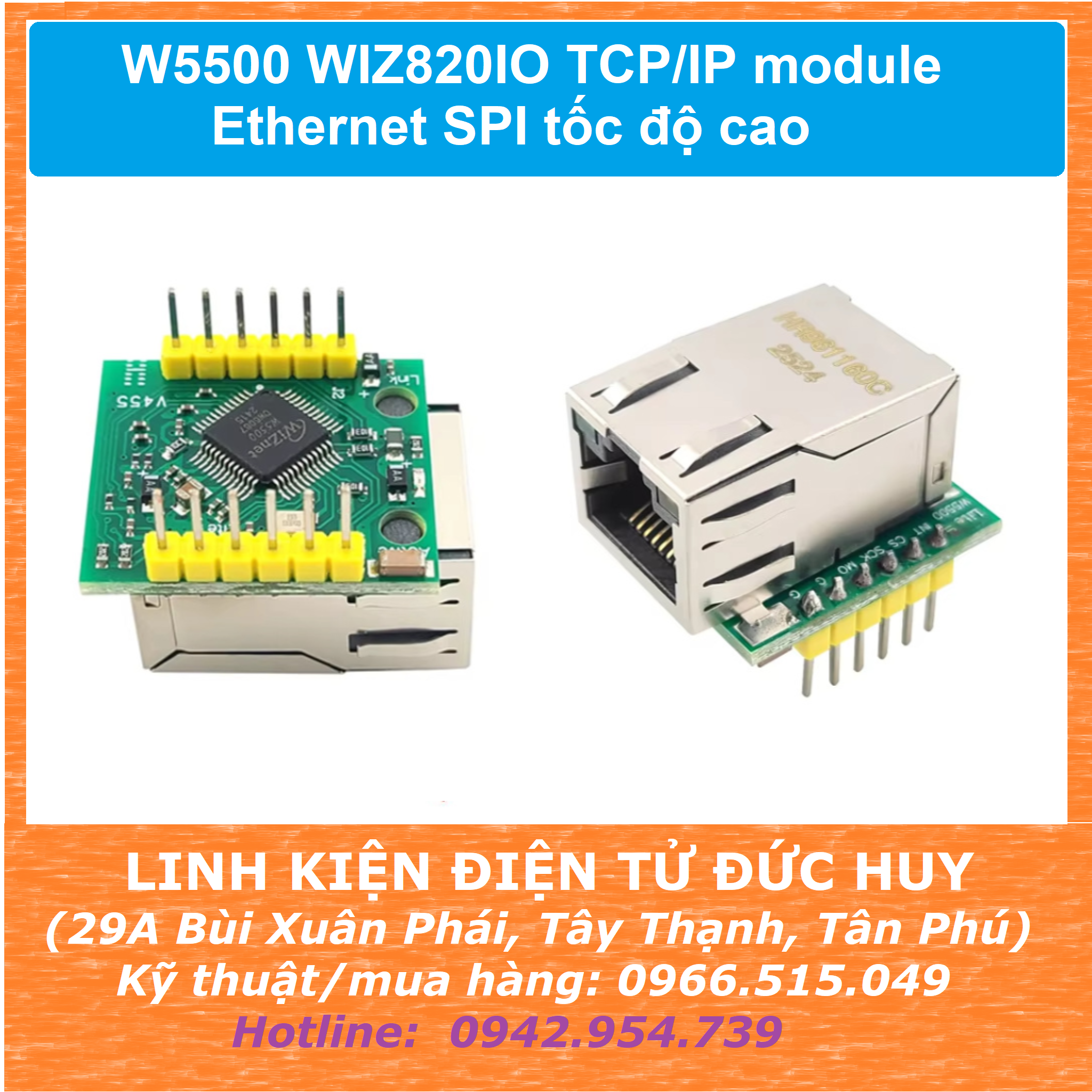

W5500 WIZ820IO TCP/IP module Ethernet SPI tốc độ cao

Mã sản phẩm: k12_85

WIZ820io là một mô-đun mạng (network module) kích thước nhỏ gọn được sản xuất bởi hãng WIZnet, giúp tích hợp khả năng kết nối mạng Ethernet (có dây) vào các hệ thống nhúng một cách nhanh chóng Mô-đun này hoạt động như một giải pháp phần cứng để kết nối Internet...

155,000₫

Hàng còn: 10

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

Mô-đun này hoạt động như một giải pháp phần cứng để kết nối Internet với các đặc điểm kỹ thuật chính sau:

Thành phần cốt lõi: Mô-đun tích hợp sẵn chip điều khiển Ethernet W5200 (bao gồm cả MAC và PHY giải mã tín hiệu mạng) kết hợp cùng cổng cắm mạng MAG-JACK (jack cắm RJ45 có sẵn máy biến áp cách ly bên trong).
Giao tiếp SPI: Nó kết nối với vi điều khiển chính (như Arduino, STM32, PIC, v.v.) thông qua giao tiếp SPI tốc độ cao.
Xử lý TCP/IP bằng phần cứng: Toàn bộ ngăn xếp giao thức mạng (TCP, UDP, IPv4, ICMP, ARP, PPPoE) đều được xử lý cứng ngay trong chip. Điều này giúp giải phóng bộ nhớ và tài nguyên xử lý của vi điều khiển trung tâm, giảm tải lập trình phần mềm.

Ứng dụng thực tế:

Thiết bị này cực kỳ lý tưởng cho các kỹ sư hoặc người học làm mạch muốn phát triển nhanh các ứng dụng IoT (Internet vạn vật), thiết bị nhà thông minh, hoặc hệ thống giám sát từ xa mà không cần mất thời gian tự thiết kế mạch phối ghép phức tạp giữa chip Ethernet và cổng RJ45

THÔNG SỐ KỸ THUẬT:

Chip điều khiển chính: W5200 (Bao gồm TCP/IP Hardwired, MAC và 10/100 Base-TX PHY)
Giao thức hỗ trợ bằng phần cứngTCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE
Giao tiếp ngoại vi: SPI tốc độ cao (SPI Mode 0, 3), hỗ trợ tần số lên đến 80 MHz
Số lượng Socket phần cứngHỗ trợ tối đa 8 kết nối độc lập cùng lúc
Tốc độ truyền dữ liệu10 Mbps / 100 Mbps (Hỗ trợ chế độ Half/Full Duplex)
Bộ nhớ đệm (Buffer)Tích hợp bộ nhớ TX/RX dung lượng 32 KB dùng nội bộ cho các socket
Điện áp hoạt động: 3.3V DC (Khuyến nghị cấp nguồn có dòng >200mA)
Mức điện áp giao tiếp (I/O)TTL: 3.3V (Có khả năng chịu được mức điện áp 5V tùy chân)
Kiểu kết nối cổng LANRJ45 Mag-Jack (đã tích hợp biến áp tín hiệu và đèn LED chỉ báo)
Khoảng cách chân cắm: Cắm hàng chân Header tiêu chuẩn 2.54 mm
Tính năng mở rộng: Hỗ trợ chế độ tiết kiệm năng lượng (Power Down) và Wake-on-LAN (WOL)
Kích thước PCB Siêu nhỏ gọn: 23 mm x 25 mm
Nhiệt độ hoạt độngTừ -40°C đến +85°C (Chuẩn công nghiệp)
