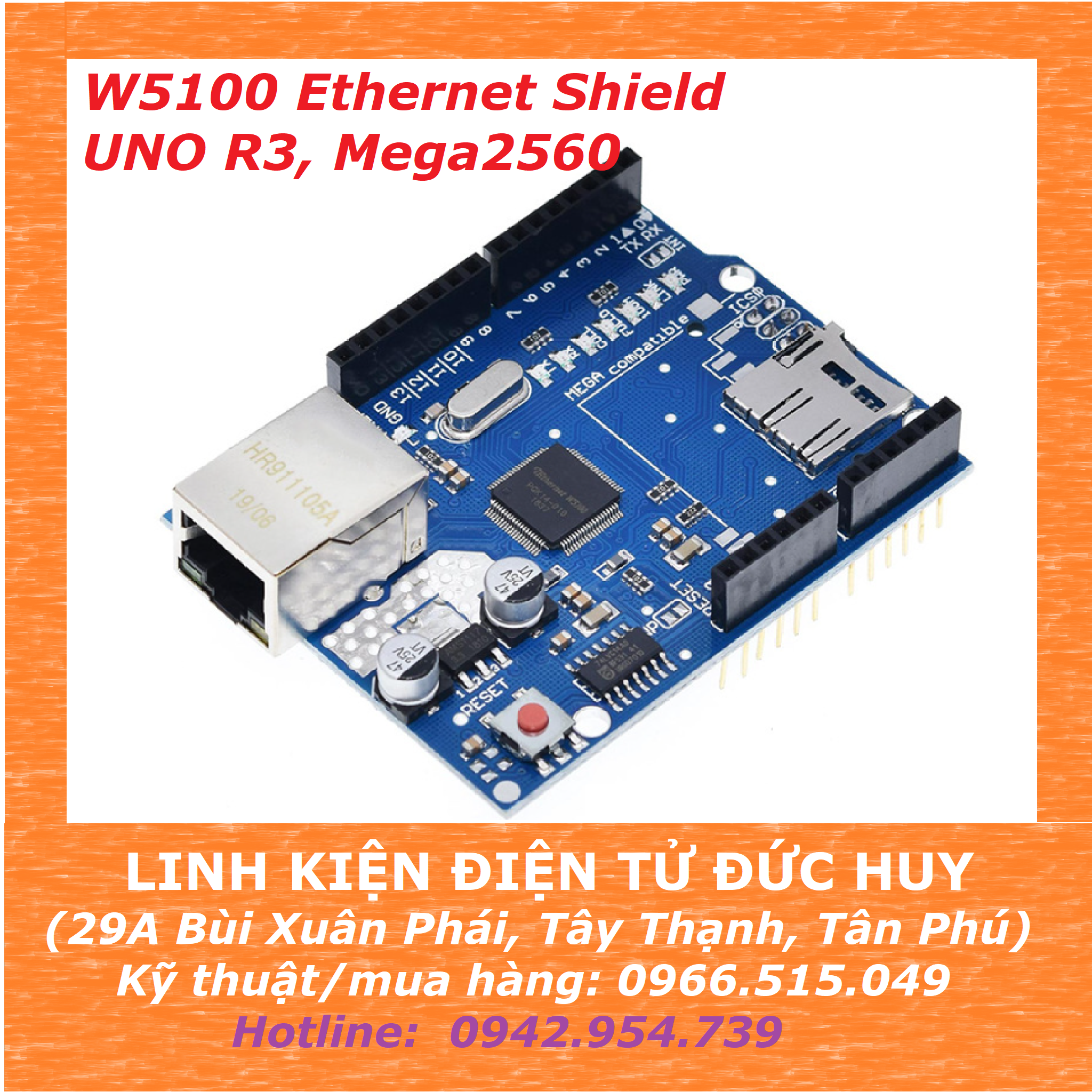

W5100 Ethernet Shield Cho Arduino

Arduino Ethernet Shield sử dụng chip W5100 cho khả năng kết nối internet tốc độ và ổn định nhất. Bộ thư viện đi kèm, phần cứng kết nối với Arduino dễ dàng, cho phép kết nối Ethernet đơn giản hơn bao giờ hết. Mạch thích hợp để làm các ứng dụng điều khiển thiết bị qua Ethernet bằng Ethernet Controller.

• Điện áp hoạt động: 5VDC (cung cấp từ Arduino)
• Chip điều khiển Ethernet: W5100 với bộ đệm trong tới 16K
• Tốc độ kết nối: 10/100Mb
• Kết nối với Arduino qua cổng SPI
• Shield chứa một số LED hiển thị
  • PWR: hiển thị nguồn được cung cấp,
  • LINK: cho biết đã kết nối mạng
  • FULLD: kết nối mạng là full-duplex
  • 100M: kết nối mạng 100 Mb/s (trái ngược với 10 Mb / s)
  • RX: nhấp nháy khi nhận dữ liệu
  • TX: nhấp nháy khi gửi dữ liệu
  • COLL: nhấp nháy khi phát lỗi mạng

•
