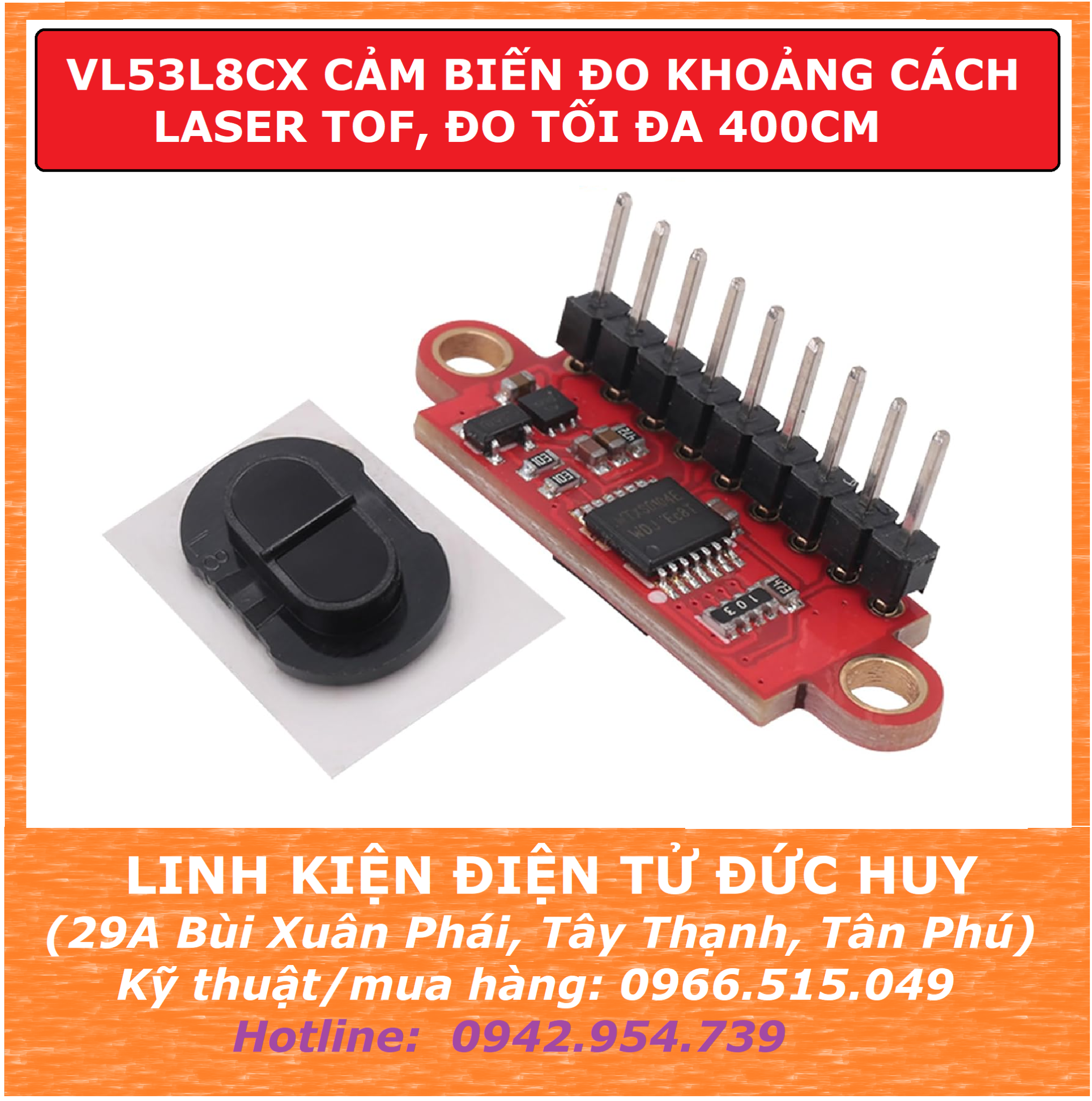

VL53L8CX Cảm biến đo khoảng cách laser Time-of-Flight (ToF), độ chính xác cao, đo tối đa 400cm

VL53L8CX Cảm biến đo khoảng cách laser Time-of-Flight (ToF), độ chính xác cao là cảm biến Time-of-Flight (ToF) đa vùng thế hệ mới mạnh mẽ, được thiết kế để đo khoảng cách chính xác cao. Với tối đa 64 vùng độc lập và thuật toán biểu đồ tiên tiến, nó mang lại kết quả chính xác ngay cả khi xuyên qua lớp kính tối màu. Nó có thể phát hiện nhiều mục tiêu trên mỗi vùng và theo dõi chuyển động với mức tiêu thụ điện năng thấp. Với góc nhìn chéo rộng 65°, tốc độ khung hình 60Hz và thiết kế nhỏ gọn, nó lý tưởng cho các ứng dụng robot, nhà thông minh và công nghiệp. Được chế tạo với laser VCSEL 940nm vô hình, nó an toàn cho mắt và có khả năng tích hợp cao, hỗ trợ cả giao diện I2C và SPI để dễ dàng tích hợp vào hệ thống.

THÔNG SỐ KỸ THUẬT

Điện áp hoạt động: 3V3

Giao thức: I2C (lên đến 1 MHz) hoặc SPI (lên đến 3 MHz)

Bước sóng laser: 940nm

Khoảng cách đo: tối đa 400cm

Góc quét tối đa: 65°

MÔ TẢ CHÂN

• VIN: Đầu vào nguồn điện chính (thường là 3.3V).
• GND: Kết nối đất.
• SDA/MOSI: Đường truyền dữ liệu I2C (SDA) hoặc SPI Master Out Slave In (MOSI).
• SCL/CLK: Đường xung nhịp I2C (SCL) hoặc xung nhịp SPI (CLK).
• MISO: SPI Master In Slave Out.
• LPN: Chế độ tiết kiệm năng lượng.
• INT: Ngõ ra ngắt.
• NCS: Tín hiệu chọn chip SPI (mức thấp).
• SPI_I2C_N: Chân chọn giao thức. Kéo lên mức HIGH để chọn SPI, kéo xuống mức LOW để chọn I2C.

• Đo khoảng cách đa vùng: Có các vùng độc lập 4x4 hoặc 8x8 để cảm biến không gian toàn diện.

• Chế độ tiết kiệm năng lượng tự động: Bao gồm ngưỡng ngắt có thể lập trình để đánh thức hệ thống chủ một cách hiệu quả.
• Tầm hoạt động mở rộng: Đạt tầm hoạt động tối đa 400 cm, với hiệu suất được cải thiện trong điều kiện ánh sáng môi trường xung quanh.
• Phát hiện nhiều mục tiêu: Có khả năng phát hiện và đo khoảng cách đến nhiều mục tiêu trong mỗi khu vực.
• Thuật toán nâng cao: Sử dụng xử lý biểu đồ tần suất và bù trừ thuật toán để giảm thiểu hoặc loại bỏ hiệu ứng nhiễu xuyên kênh qua kính che.
• Chỉ báo chuyển động: Cung cấp các chỉ báo chuyển động cho từng khu vực, hiển thị liệu mục tiêu có đang di chuyển hay không và hướng di chuyển của chúng.
• Tốc độ khung hình cao: Hỗ trợ khả năng tốc độ khung hình lên đến 60 Hz.
• Mô-đun thu nhỏ tích hợp hoàn toàn: Có góc nhìn rộng 65°.
• Bộ phát công suất cao: Tích hợp VCSEL ánh sáng vô hình 940 nm (laser phát xạ bề mặt khoang dọc) và bộ điều khiển analog tích hợp.
• Góc nhìn rộng: Sử dụng các phần tử quang học nhiễu xạ (DOE) trên cả bộ phát và bộ thu để đạt được góc nhìn hình vuông chéo 65°.
• Mảng thu SPAD: Sử dụng điốt thác đơn photon để phát hiện mạnh mẽ.
• Tính linh hoạt của nguồn cấp điện: Yêu cầu nguồn cấp điện lõi 1.8 V và nguồn cấp điện AVDD 3.3 V, với các mức điện áp giao diện IOVDD tùy chọn là 1.2 V hoặc 1.8 V.
• Giao diện đa năng: Hỗ trợ giao tiếp I2C (lên đến 1 MHz) hoặc SPI (lên đến 3 MHz).
• Khả năng tương thích với kính bảo vệ: Tương thích với nhiều loại vật liệu kính bảo vệ và có thể được che giấu phía sau kính bảo vệ màu tối.
