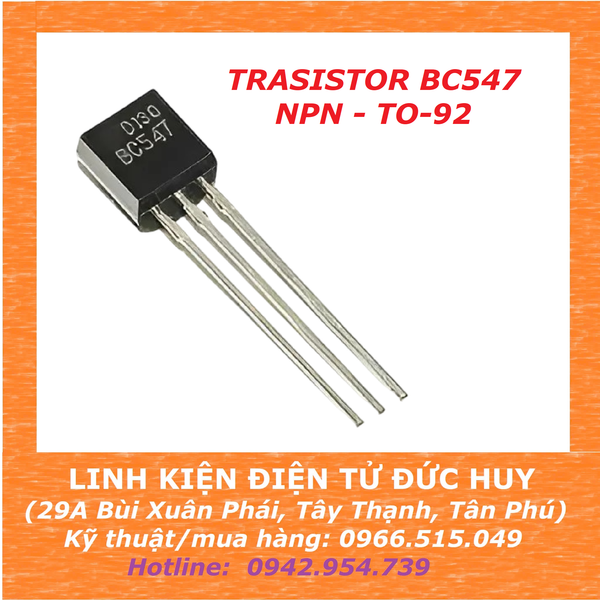

Transistor BC547 - NPN, KIỂU CHÂN TO-92

 -   BC547 là transistor BJT NPN đa năng được sử dụng trong các dự án điện tử giáo dục. Bên cạnh công dụng này, nó cũng có thể được sử dụng trong các mạch thương mại. Nó được đóng gói TO-92 và dòng điện đầu ra tối đa mà transistor này có thể xử lý là 100mA. Transistor có độ lợi dòng điện một chiều rất tốt và độ nhiễu thấp do đó nó rất lý tưởng để sử dụng trong các giai đoạn khuếch đại tín hiệu. Điện áp bão hòa chỉ là 90 mV cũng là một dấu hiệu tốt để sử dụng nó như một công tắc.

Chức năng:

 - BC547 là transistor được sử dụng rộng rãi và nó có thể được sử dụng trong bất kỳ ứng dụng mục đích chung nào. Nó cũng có thể được sử dụng để thay thế cho nhiều transistor, do đó nó có thể được sử dụng trong nhiều loại mạch điện tử, ví dụ chuyển đổi tải nhỏ trên điện áp và dòng đầu vào rất thấp cũng như khuếch đại âm thanh nhỏ và các tín hiệu khác. Tần số chuyển tiếp tối đa của transistor là 300MHz vì vậy nó cũng sẽ hoạt động tốt trong các mạch RF dưới tần số 300MHz.

Tính năng thông số kỹ thuật:

Loại gói: TO-92

Loại transistor: NPN

Dòng cực thu tối đa (IC): 100mA

Điện áp cực thu - cực phát tối đa (VCE): 45V

Điện áp cực thu - cực gốc tối đa (VCB): 50V

Điện áp cực phát - cực gốc tối đa (VEBO): 6V

Tiêu tán cực thu tối đa (Pc): 500 mW

Tần số chuyển đổi tối đa (fT): 300 MHz

Độ lợi dòng điện DC tối thiểu và tối đa (hFE): 110 - 800

Nhiệt độ bảo quản và hoạt động tối đa phải là: -65 đến +150 độ C.

Sơ đồ chân
