TMC2209 STEPPER DRIVER ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC 2.5A (CÓ TẢN NHIỆT)
Mã sản phẩm: K9_141TMC2209 STEPPER DRIVER ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC 2.5A (CÓ TẢN NHIỆT) được sử dụng để điều khiển động cơ bước sử dụng IC TMC2209 với độ chính xác cao hỗ trợ vi bước lên đến 1/256 và dòng hoạt động tối đa lên đến 2.5A, mạch đi kèm tản...
75,000₫
Hàng còn: 10
Số lượng
1
Dịch vụ & Khuyến mãi
Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng
Giảm 5k cho đơn hàng trên 300k đồng
Giảm 10k cho đơn hàng trên 500k đồng
Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng
Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.
Chi tiết sản phẩm
TMC2209 STEPPER DRIVER ĐIỀU KHIỂN ĐỘNG CƠ BƯỚC 2.5A (CÓ TẢN NHIỆT) được sử dụng để điều khiển động cơ bước sử dụng IC TMC2209 với độ chính xác cao hỗ trợ vi bước lên đến 1/256 và dòng hoạt động tối đa lên đến 2.5A, mạch đi kèm tản nhiệt và có thiết kế chuyên biệt với phần pad tiếp xúc không phủ để có thể dẫn nhiệt một cách tốt nhất.
Mạch điều khiển động cơ bước Stepper Motor Driver TMC2209 V2.0 TWO TREES hỗ trợ cấu hình và điều khiển qua chân CFG hoặc giao tiếp UART, TMC2209 còn được tích hợp tính năng cảm biến dòng cho các chức năng cải tiến trên máy in 3D như Sensorless Homing (về gốc toạ độ không cần cảm biến), ngoài ra còn được tích hợp thêm các tính năng bảo bệ như chống quá nhiệt, quá dòng, quá áp,...
Tài liệu tham khảo module: ==> Nhấp vào để đi tới link
THÔNG SỐ KỸ THUẬT
- Chip: TMC2209
- Điện áp hoạt động: 5.5 ~ 28VDC
- Dòng điện max: 2.5A
- Step/dir lên tới 1/256 microsteps
- Tương thích chế độ: UART (9600-500k Baud)

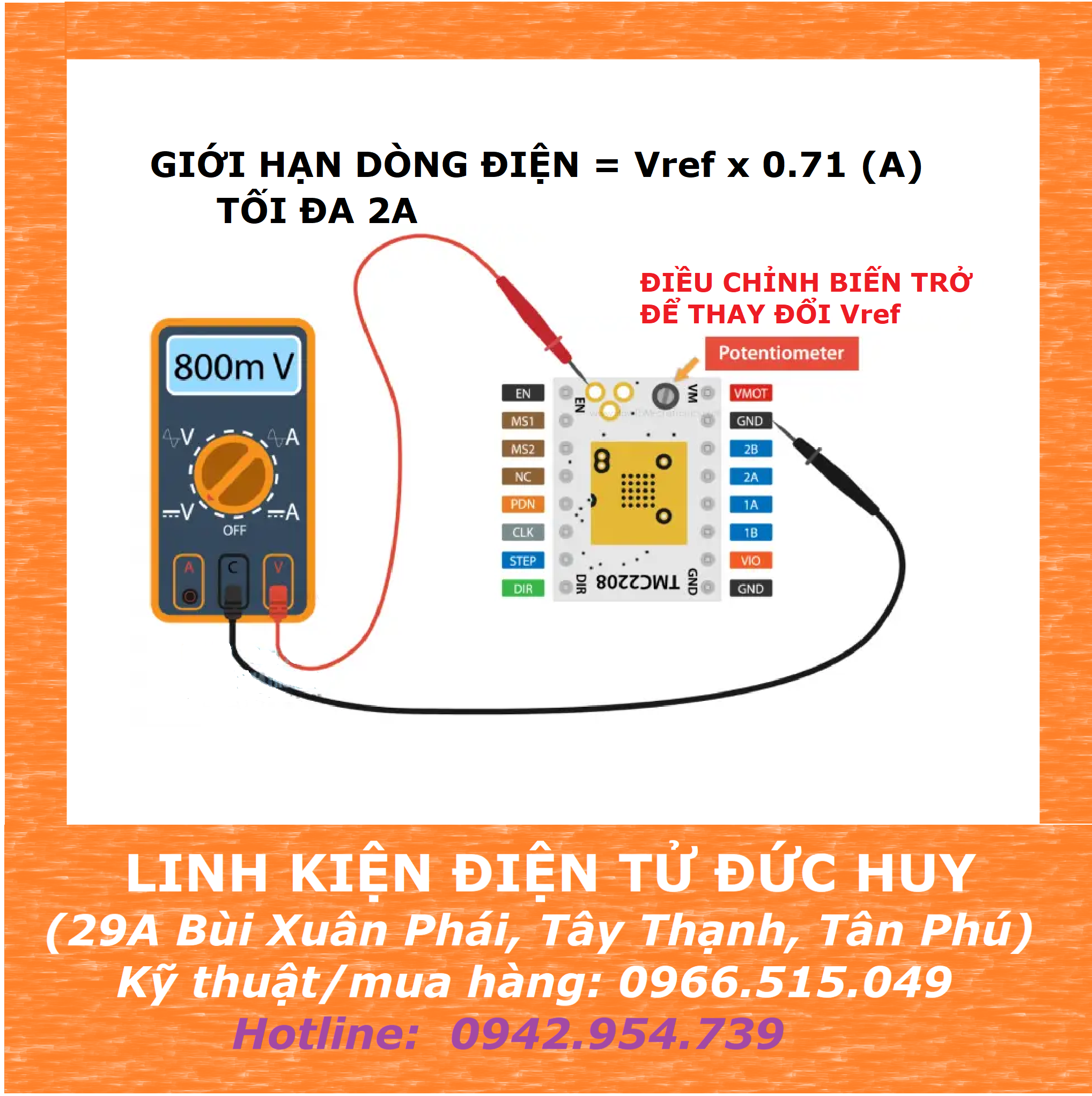

ĐIỀU CHỈNH GIỚI HẠN DÒNG RA ĐỘNG CƠ.
ĐỂ MẠCH CHẠY TÔT NHẤT, BỀN BỈ, TỐI ƯU THÌ NÊN ĐIỀU CHỈNH
Vref = 0V ~ 2V.
DÙNG VOM Ở THANG ĐO ĐIỆN ÁP DC
- QUE ĐEN ĐẶT GND
- QUE ĐỎ ĐẶT Ở POLE KẾ BÊN CHÂN EN
- ĐIỀU CHỈNH BIẾN TRỞ THAY ĐỔI ĐIỆN ÁP TRÊN VOM SAO CHO PHÙ HỢP
SƠ ĐỒ KẾT NỐI TMC2209 VỚI ARDUINO
LINK TẢI THƯ VIỆN
Click vào đây để tải về thư viện <== NHẤP VÀO
CODE TEST TMC2208
#include <Bonezegei_DRV8825.h>
#define FORWARD 1
#define REVERSE 0
#define PIN_DIR 2
#define PIN_STEP 3
Bonezegei_DRV8825 stepper(PIN_DIR, PIN_STEP);
void setup(){
stepper.begin();
stepper.setSpeed(500);
}
void loop(){
stepper.step(FORWARD, 2000);
delay(1000);
stepper.step(REVERSE, 2000);
delay(1000);
}
