TCS230 TCS3200 CẢM BIẾN MÀU SẮC

+ Trong khi các cảm biến màu đắt tiền được sử dụng trong các ứng dụng công nghiệp thì các cảm biến giá rẻ như cảm biến màu TCS230 có thể được sử dụng cho các ứng dụng ít nghiêm ngặt hơn.

+ Trung tâm của mô-đun là một chip cảm biến RGB giá rẻ từ Texas Advanced Optoelectronic Solutions – TCS230. Cảm biến màu TCS230 là một máy dò màu hoàn chỉnh có thể phát hiện và đo một phạm vi màu sắc có thể nhìn thấy gần như vô hạn.

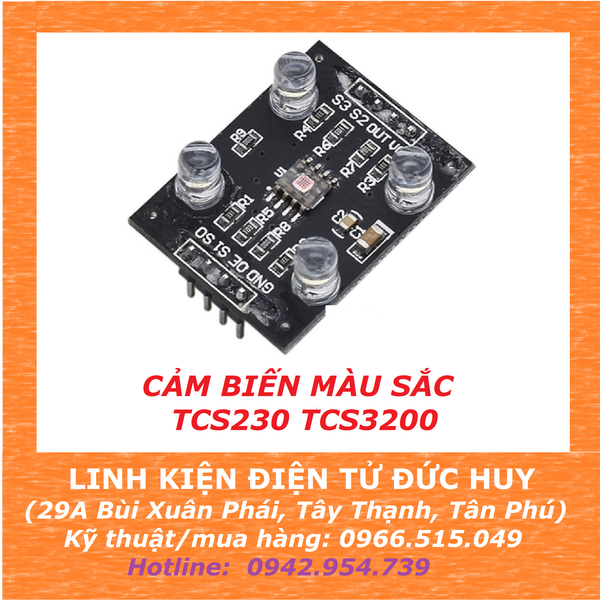

+ Bản thân chip cảm biến chúng ta có thể được nhìn thấy nó ở trung tâm của mô-đun, được bao quanh bởi bốn đèn LED trắng. Các đèn LED sáng lên khi mô-đun được cấp nguồn và được sử dụng để chiếu sáng vật thể đang được cảm biến. Nhờ các đèn LED này, cảm biến cũng có thể hoạt động trong bóng tối hoàn toàn để xác định màu sắc hoặc độ sáng của vật thể.

+TCS230 hoạt động ở mức điện áp cung cấp từ 2,7 đến 5,5 vôn và cung cấp đầu ra mức logic TTL.

Hoạt động TCS230

+ TCS230 phát hiện màu sắc với sự trợ giúp của một mảng 8 x 8 điốt quang, trong đó mười sáu điốt quang có bộ lọc màu đỏ, 16 điốt quang có bộ lọc màu xanh lá cây, 16 điốt quang có bộ lọc màu xanh lam và 16 điốt quang còn lại không có bộ lọc.

Nếu bạn nhìn kỹ vào cảm biến, bạn thực sự có thể nhìn thấy các bộ lọc này.

Mỗi 16 photodiode được kết nối song song, do đó, sử dụng hai chân điều khiển S2 và S3, bạn có thể chọn chân nào để đọc. Ví dụ, nếu bạn chỉ muốn phát hiện màu đỏ, bạn có thể chọn 16 photodiode được lọc màu đỏ bằng cách đặt hai chân ở mức THẤP theo bảng.

Tương tự như vậy, bạn có thể lựa chọn các loại điốt quang khác nhau bằng cách kết hợp S2 và S3 khác nhau.

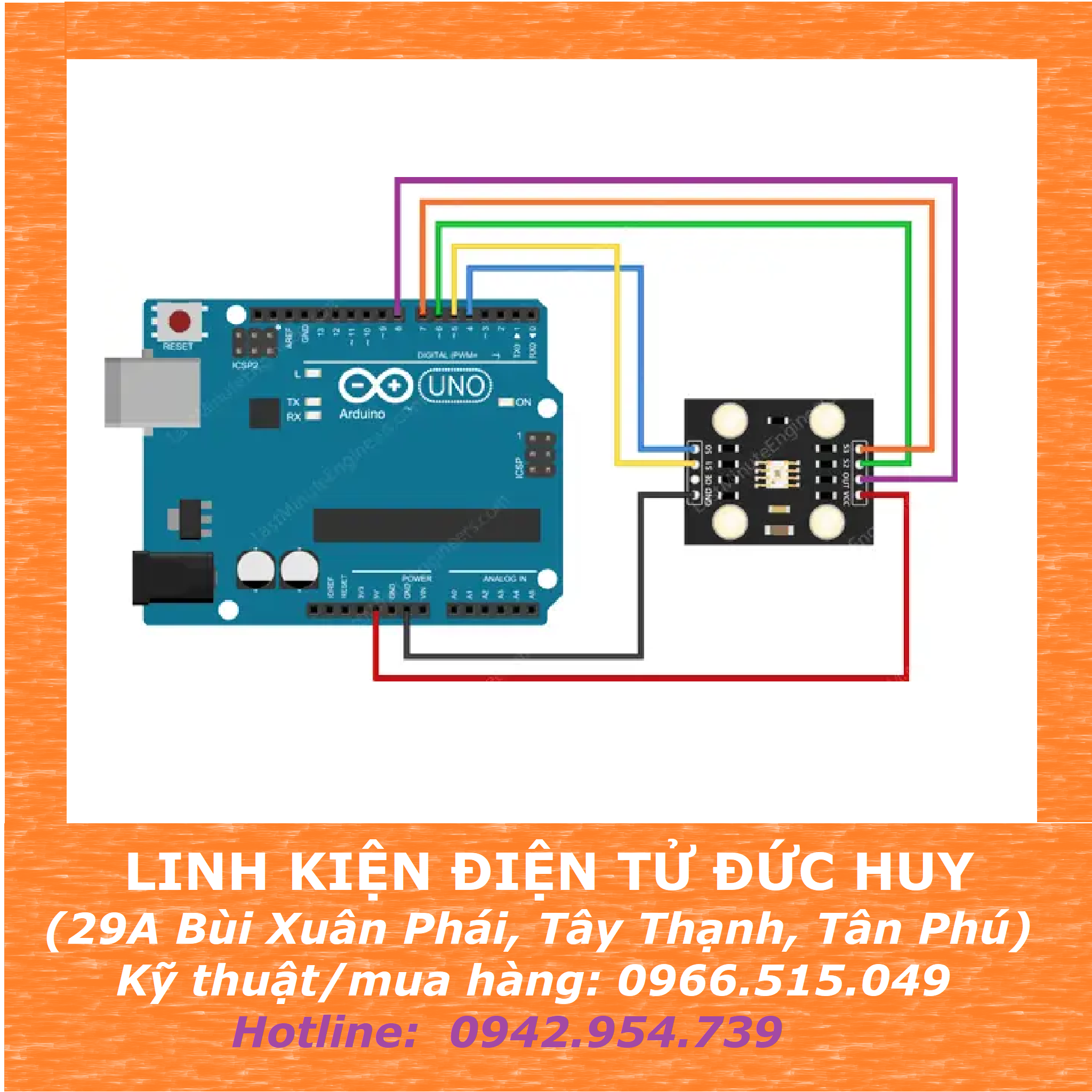

KẾT NỐI TCS3200 VỚI ARDUINO:
