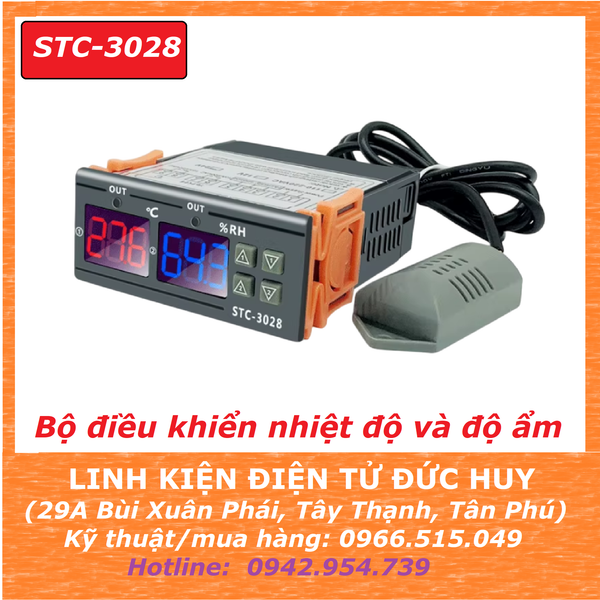

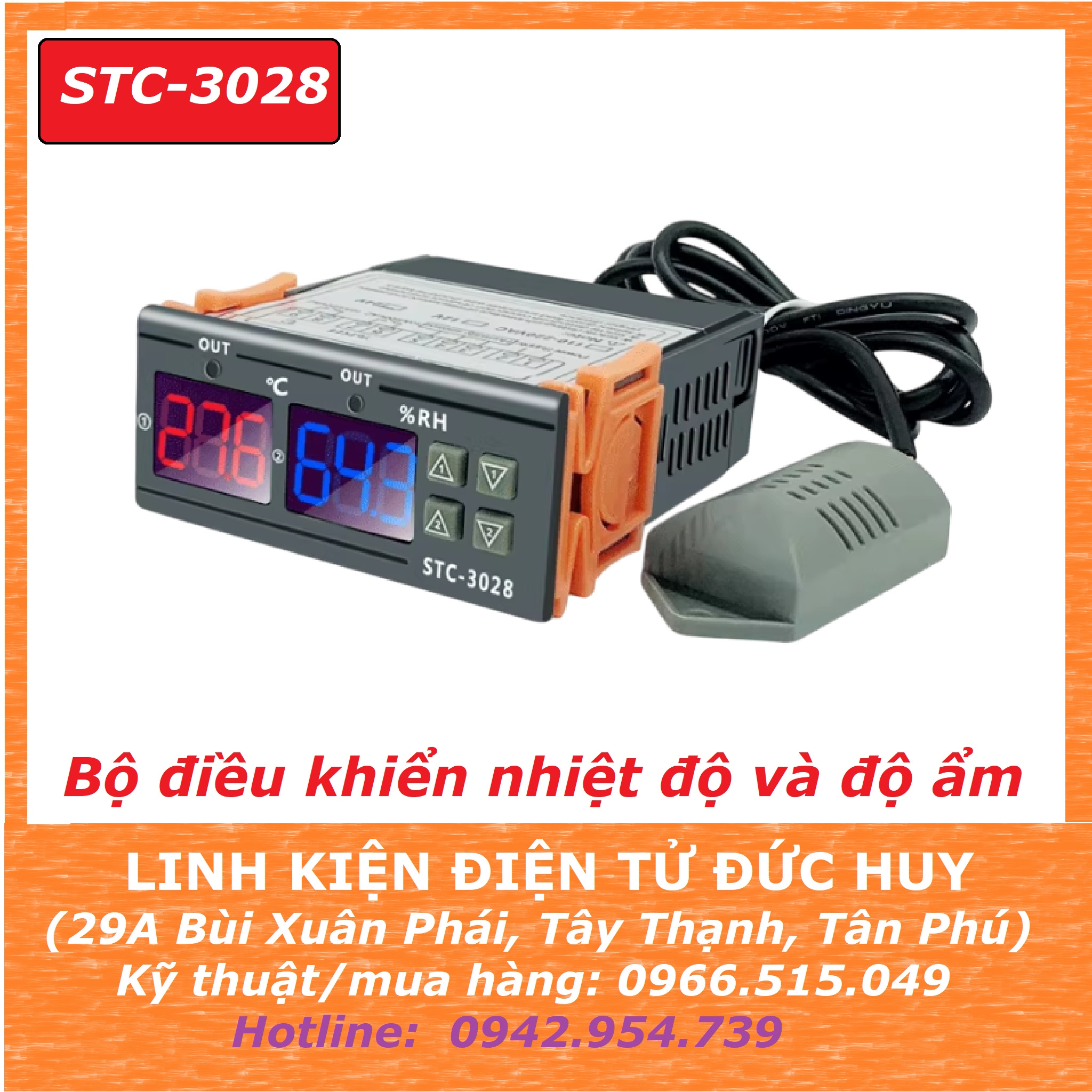

STC3028 mạch điều khiển nhiệt độ và độ ẩm 220V

STC3028 mạch điều khiển nhiệt độ và độ ẩm 220V là sản phẩm được tích hợp cả 2 chức năng điều khiển nhiệt độ và độ ẩm trên cùng 1 module, kèm theo cảm biến với dây dài 1m có 2 chức năng đo được nhiệt độ và độ ẩm với độ chính xác cao, giúp module dễ dàng kiểm soát được nhiệt độ và độ ẩm với độ chính xác cao nhất, tối ưu nhất.

+ Ngoài ra module còn có chức năng hiệu chỉnh sai lệch nhiệt độ đo được so với nhiệt độ thực tế, có thể bù nhiệt độ bằng cách thao tác với vài cài đặt đơn giản.

+ Mạch có cơ chế thay đổi chế độ giữa chế độ sưởi (làm nóng) và chế độ làm mát , chế độ tăng độ ẩm hoặc khử độ ẩm.

+ Bảo vệ độ trễ đầu ra điều khiển làm lạnh.

+ Báo động khi nhiệt độ vượt quá giới hạn nhiệt độ hoặc khi cảm biến lỗi.

THÔNG SỐ KỸ THUẬT:

    + Điện áp cung cấp:   110 ~ 220VAC (50/60Hz)

    + Dải nhiệt độ có thể đo:  -20 ~ 80 độ C

    + Dải độ ẩm có thể đo:     0%RH  ~ + 100%RH

    + Độ chính xác:                 ±1°C , 0.1%RH

    + Chịu đựng tối đa điều khiển tải:    10A

    + Tích hợp cảm biến nhiệt độ và độ ẩm, dây dài 1m

    + Vật liệu:    bao bọc trong hộp kín nhựa ABS

HƯỚNG DẪN CÀI ĐẶT NHIỆT ĐỘ:

           Nhiệt độ khởi đầu < Nhiệt độ dừng:   Chế độ sưởi ấm

           Nhiệt độ khởi đầu > Nhiệt độ dừng:  Chế độ làm mát

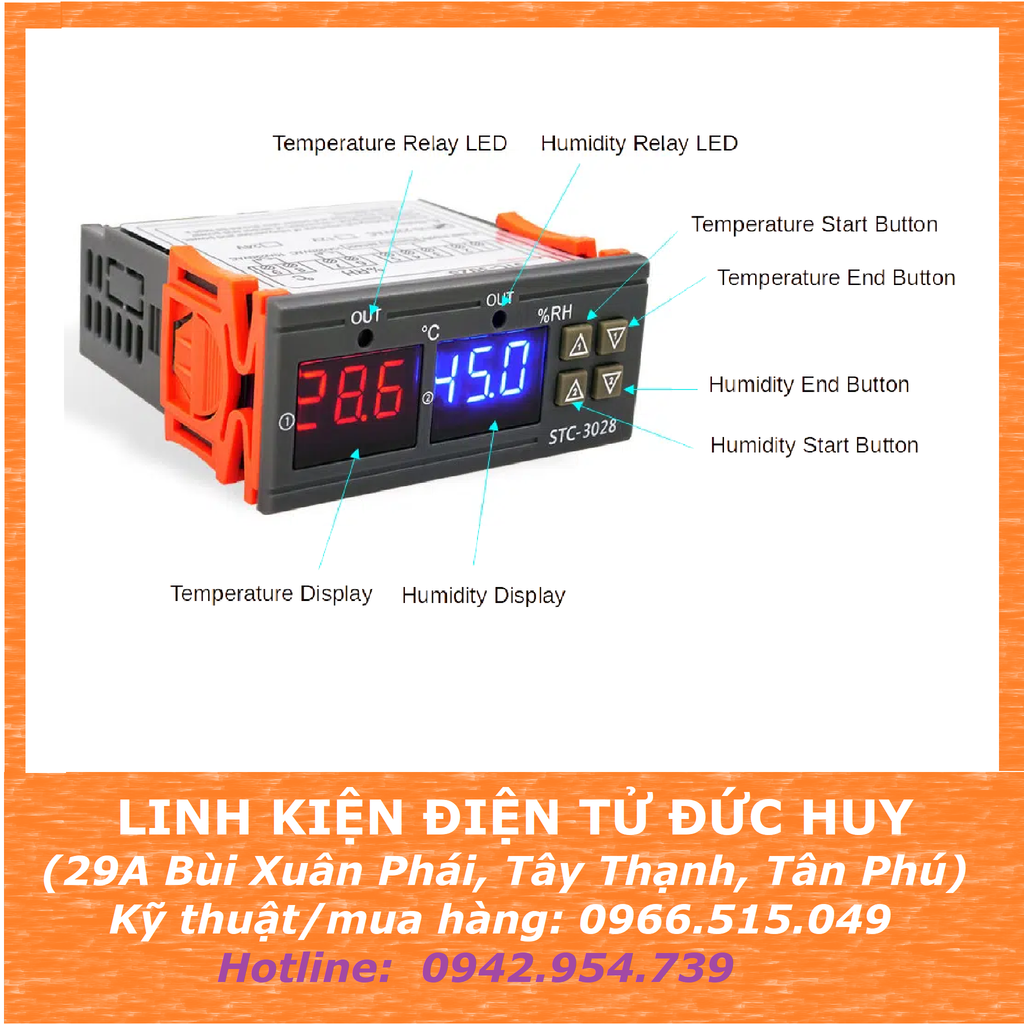

a)  Nhấn Δ 1 để hiển thị nhiệt độ khởi đầu.

+ Nhấn và giữ Δ1 trong khoảng 3 giây để bắt đầu điều chỉnh nhiệt độ (đèn hiển thị nhấp nháy).

+ Bạn có thể cài đặt giá trị nhiệt độ mong muốn bằng cách nhấn Δ1 (tăng)  và ∇1 (giảm).

b)  Nhấn nút ∇1 một lần để hiển thị nhiệt độ dừng.

+ Nhấn và giữ ∇1 trong khoảng 3 giây để dừng điều chỉnh nhiệt độ (đèn hiển thị nhấp nháy).

+ Bạn có thể cài đặt nhiệt độ dừng mong muốn bằng cách nhấn Δ1 và ∇1.

--> Mạch sẽ tự lưu giá trị sau vài giây không có nút nào được bấm.

Ví dụ:

+ Khi nhiệt độ khởi đầu> nhiệt độ dừng: mạch sẽ chuyển sang chế độ làm mát, lúc này tải đấu nối vào mạch sẽ là thiết bị làm mát. Nếu nhiệt độ khởi đầu là 35°C, nhiệt độ dừng là 32°C, khi đó thiết bị làm mát sẽ hoạt động khi nhiệt độ đo được > 35°C, sẽ dừng khi nhiệt độ đo được < 32°C

+ Khi nhiệt độ khởi đầu < nhiệt độ dừng: mạch sẽ chuyển sang chế độ làm nóng, lúc này tải đấu nối vào mạch sẽ là thiết bị làm nóng. Nếu nhiệt độ khởi đầu là 32°C, nhiệt độ dừng là 35°C, khi đó thiết bị làm nóng sẽ hoạt động khi nhiệt độ đo được < 32°C, sẽ dừng khi nhiệt độ đo được > 35°C

HƯỚNG DẪN CÀI ĐẶT ĐỘ ẨM:

          Độ ẩm khởi đầu < Độ ẩm dừng:  làm ẩm

              Độ ẩm khởi đầu > Độ ẩm dừng: khử ẩm

a)  Nhấn Δ2 để hiển thị độ ẩm ban đầu.

    + Nhấn và giữ Δ2 trong khoảng 3 giây để bắt đầu nhấp nháy độ ẩm.

    + Bạn có thể cài đặt giá trị độ ẩm mong muốn bằng cách nhấn Δ2 và ∇2.

b) Nhấn nút ∇2 một lần để hiển thị độ ẩm dừng.

     + Nhấn và giữ ∇2 trong khoảng 3 giây để dừng độ ẩm (nhấp nháy).

     + Bạn có thể cài đặt độ ẩm dừng mong muốn bằng cách nhấn Δ2 (tăng) và ∇2 (giảm)

     --> Mạch sẽ tự lưu giá trị sau vài giây không có nút nào được bấm

Ví dụ:

+ Khi độ ẩm khởi đầu > độ ẩm dừng: mạch sẽ chuyển sang chế độ khử ẩm, lúc này tải đấu nối vào mạch sẽ là thiết bị khử ẩm. Nếu độ ẩm khởi đầu là 35%RH, độ ẩm dừng là 15%RH, khi đó thiết bị khử ẩm sẽ hoạt động khi độ ẩm đo được > 35%RH, sẽ dừng khi độ ẩm đo được < 15%RH

+ Khi độ ẩm khởi đầu< độ ẩm dừng: mạch sẽ chuyển sang chế độ tăng độ ẩm, lúc này tải đấu nối vào mạch sẽ là thiết bị làm tăng độ ẩm. Nếu độ ẩm khởi đầu là 45%RH, độ ẩm dừng là 60%RH, khi đó thiết bị làm tăng ẩm sẽ hoạt động khi độ ẩm đo được < 45%RH, sẽ dừng khi nhiệt độ đo được > 60%RH

KHỞI TẠO MẶC ĐỊNH NHÀ SẢN XUẤT:

Nhấn phím ∇2 và phím ∇1 tại cùng 1 thời điểm , màn hình hiển thị 888, mặc định nhà máy được khởi tạo thành công.

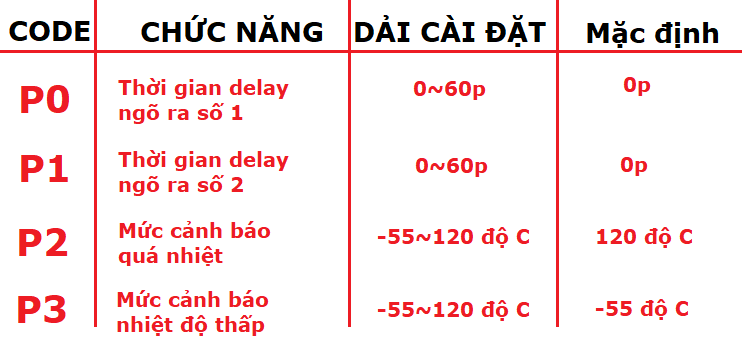

CÀI ĐẶT CẢNH BÁO VÀ THỜI GIAN DELAY:

+ Nhấn Δ1 và Δ2 tại cùng 1 thời điểm để vào chế độ cài đặt:

HƯỚNG DẪN HIỆU CHỈNH NHIỆT ĐỘ SAI LỆCH SO VỚI THỰC TẾ:

+ Nếu nhiệt độ phát hiện được khác với nhiệt độ thực tế, bạn có thể sử dụng quy trình dưới đây để hiệu chỉnh:

+ Nhấn Δ1 và ∇1 cùng lúc trong 2 giây để đăng nhập vào chế độ calibration (hiệu chỉnh nhiệt độ). Nhấn tiếp 2 phím Δ1 và ∇1 để tăng/giảm giá trị trong khoảng (-30) ~ 30

+ Nhấn Δ2 và ∇2 cùng lúc trong 2 giây để đăng nhập vào chế độ calibration (hiệu chỉnh độ ẩm). Nhấn tiếp 2 phím Δ2 và ∇2 để tăng/giảm giá trị trong khoảng (-30) ~ 30

Ví dụ: Nhiệt độ đo được là 25 độ C, nhưng nhiệt độ thực tế là 30 độ C. Chúng ta set giá trị = 5, có nghĩa là giá trị đo được sẽ thay đổi hiển thị là 30 độ C (vì 25 °C + 5°C). Nếu chúng ta set giá trị = (-5) có nghĩa là giá trị đo được sẽ thay đổi hiển thị là 20 độ C (vì 25 °C - 5°C).

LINK DOWNLOAD TÀI LIỆU HƯỚNG DẪN STC-3028
