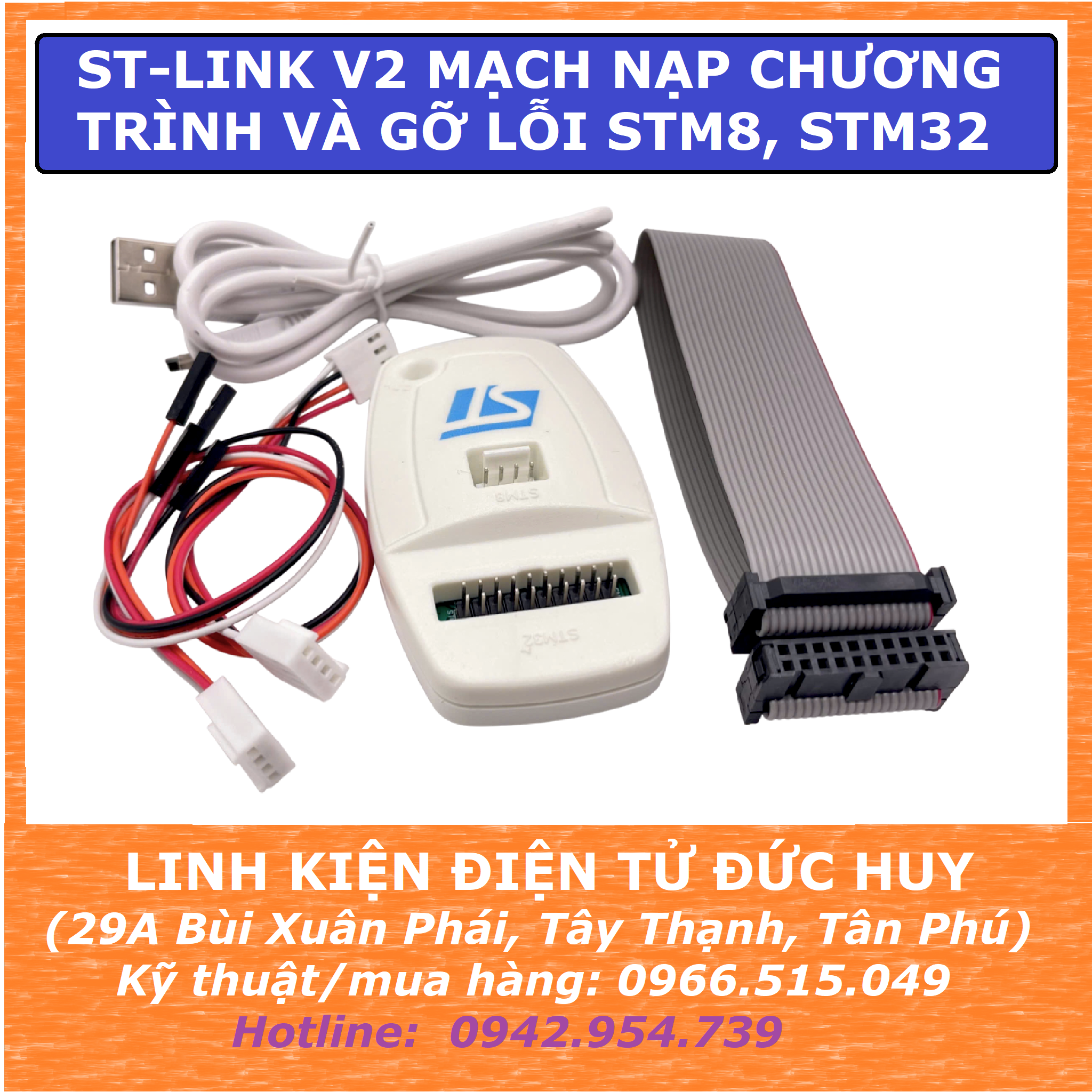

ST LINK V2 Mạch nạp chương trình và gỡ lỗi STM8, STM32

Mã sản phẩm: K10_300

ST LINK V2 Mạch nạp chương trình và gỡ lỗi STM8, STM32 là một trình gỡ lỗi và lập trình cho họ vi điều khiển STM8 và STM32. Mô-đun tích hợp giao tiếp dây đơn (SWIM) và JTAG/SWD được sử dụng để giao tiếp với bất kỳ vi điều khiển...

140,000₫

Hàng còn: 2

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

Bộ nạp sử dụng đầy các ứng dụng STM8 giao tiếp USB với ST Visualicro (STVD) hoặc ST Visual Program (STVP) của STMicroelectronic, sử dụng đầy đủ các ứng dụng STM32 sử giao tiếp với USB để kết nối với Atollic, IAR, Keil hoặc TASKING.

THÔNG SỐ KỸ THUẬT

Nguồn 5V được cung cấp từ cổng USB
Giao diện tương thích USB 2.0 tốc độ đầy đủ
Tính năng cụ thể của SWIM
- Điện áp ứng dụng từ 1,65~5,5 VDC
- Hỗ trợ các chế độ SWIM tốc độ thấp và tốc độ cao
- Tốc độ lập trình SWIM: 9,7 Kbytes/s ở tốc độ thấp và 12,8 Kbytes/s

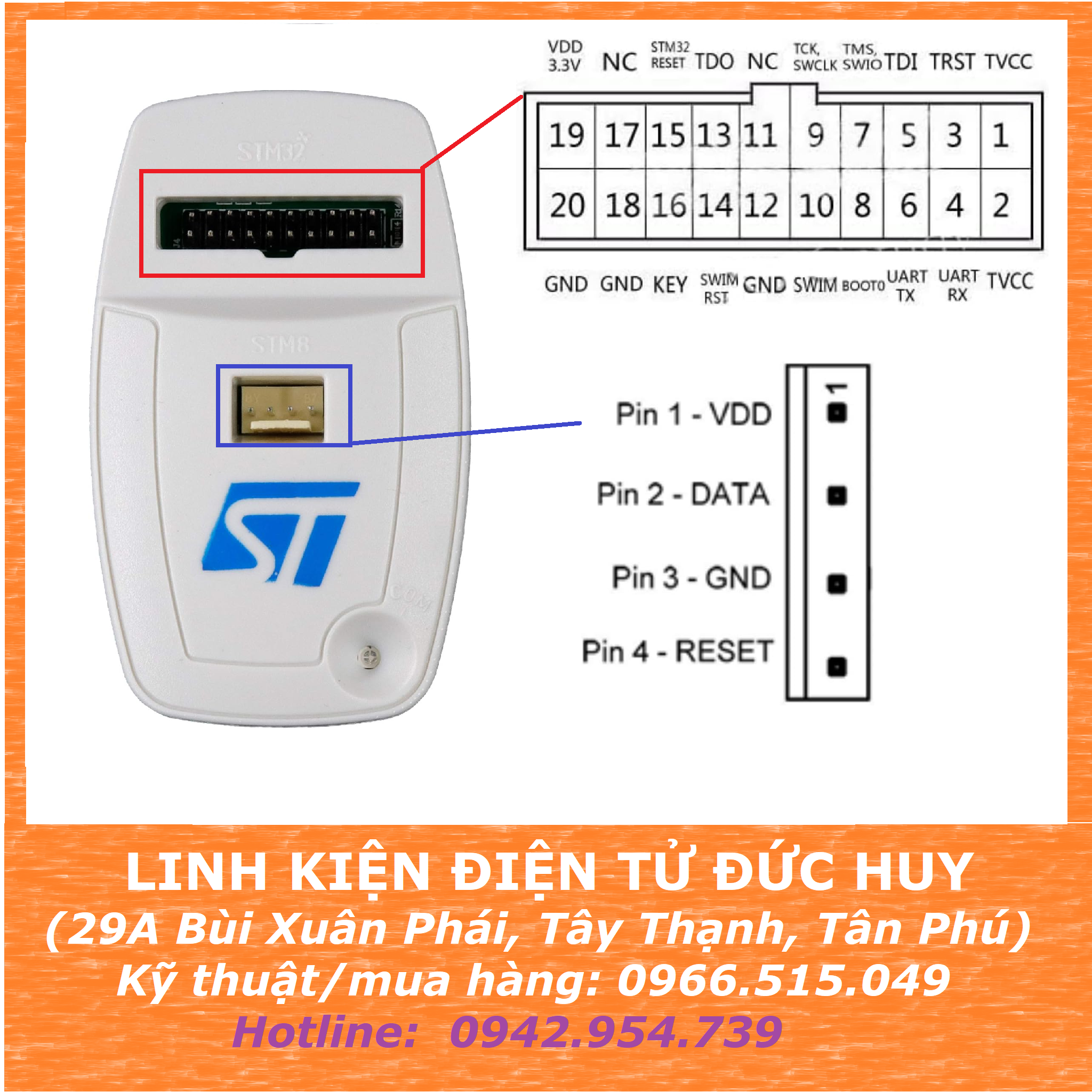

- Cáp SWIM để kết nối với ứng dụng thông qua kết nối tiêu chuẩn ERNI (ref: 284697 hoặc 214017) hoặc ngang (ref: 214012)
- Cáp SWIM để kết nối với ứng dụng thông qua đầu pin hoặc đầu nối chân 2,54 mm
Các tính năng cụ thể của JTAG Chương trình cập nhật trực tuyến được hỗ trợ (DFU)
- Điện áp ứng dụng từ 1,65 V đến 3,6 V trên giao diện JTAG và đầu vào dung sai 5V
- Cáp JTAG để kết nối với một tiêu chuẩn JTAG 20-pin sân 2.54 mm kết nối

LED trạng thái nhấp nháy khi giao tiếp với PC
Nhiệt độ hoạt động 0 đến 50°C
Khi kết nối ST-LINK/V2 với máy tính qua giao diện USB, cần có trình điều khiển USB và phải được cài đặt chính xác.

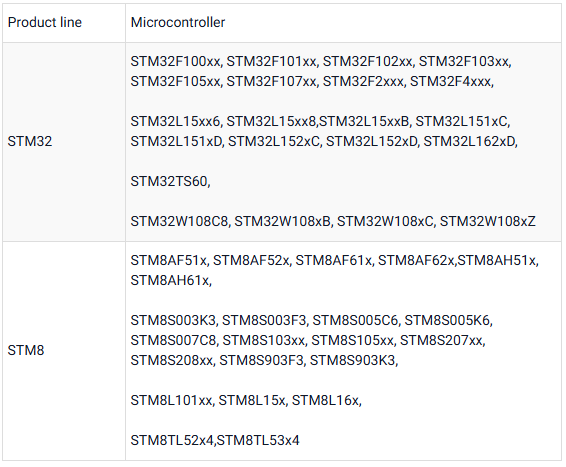

DÒNG STM TƯƠNG THÍCH

LINK TẢI DRIVER

Nhấp vào đây để tải về << NHẤP VÀO

Trạng thái LED ST-LINK / V2
Đèn LED có nhãn 'COM' trên đầu ST-LINK hiển thị trạng thái ST-LINK V2 (bất kể loại kết nối nào). Khi mà:

Đèn LED nhấp nháy ĐỎ: quá trình liệt kê USB đầu tiên với PC đang diễn ra. Nếu nó tiếp tục nhấp nháy ĐỎ, có thể không tìm thấy trình điều khiển USB.
Đèn LED màu ĐỎ: giao tiếp giữa ST-LINK / V2 và PC được thiết lập (kết thúc liệt kê).
Đèn LED nhấp nháy XANH LÁ / ĐỎ: dữ liệu đang được trao đổi giữa thiết bị và PC.
Đèn LED màu XANH: lần giao tiếp cuối cùng đã thành công.
LED là ORANGE: Giao tiếp ST-LINK / V2 với mục tiêu không thành công.
