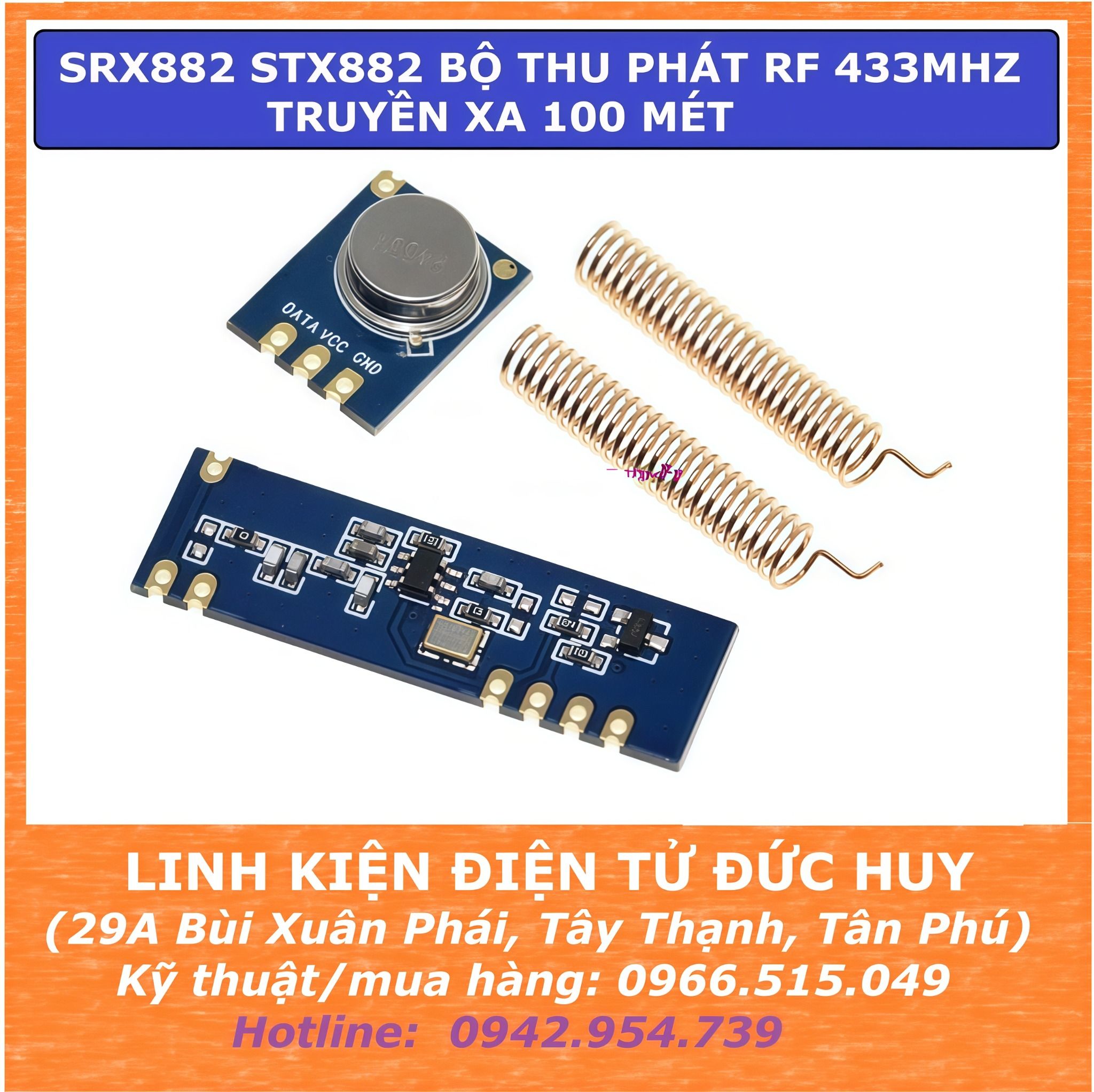

SRX882 STX882 ASK BỘ THU VÀ PHÁT RF 433MHZ, XA 100 MÉT

THÔNG SỐ KỸ THUẬT

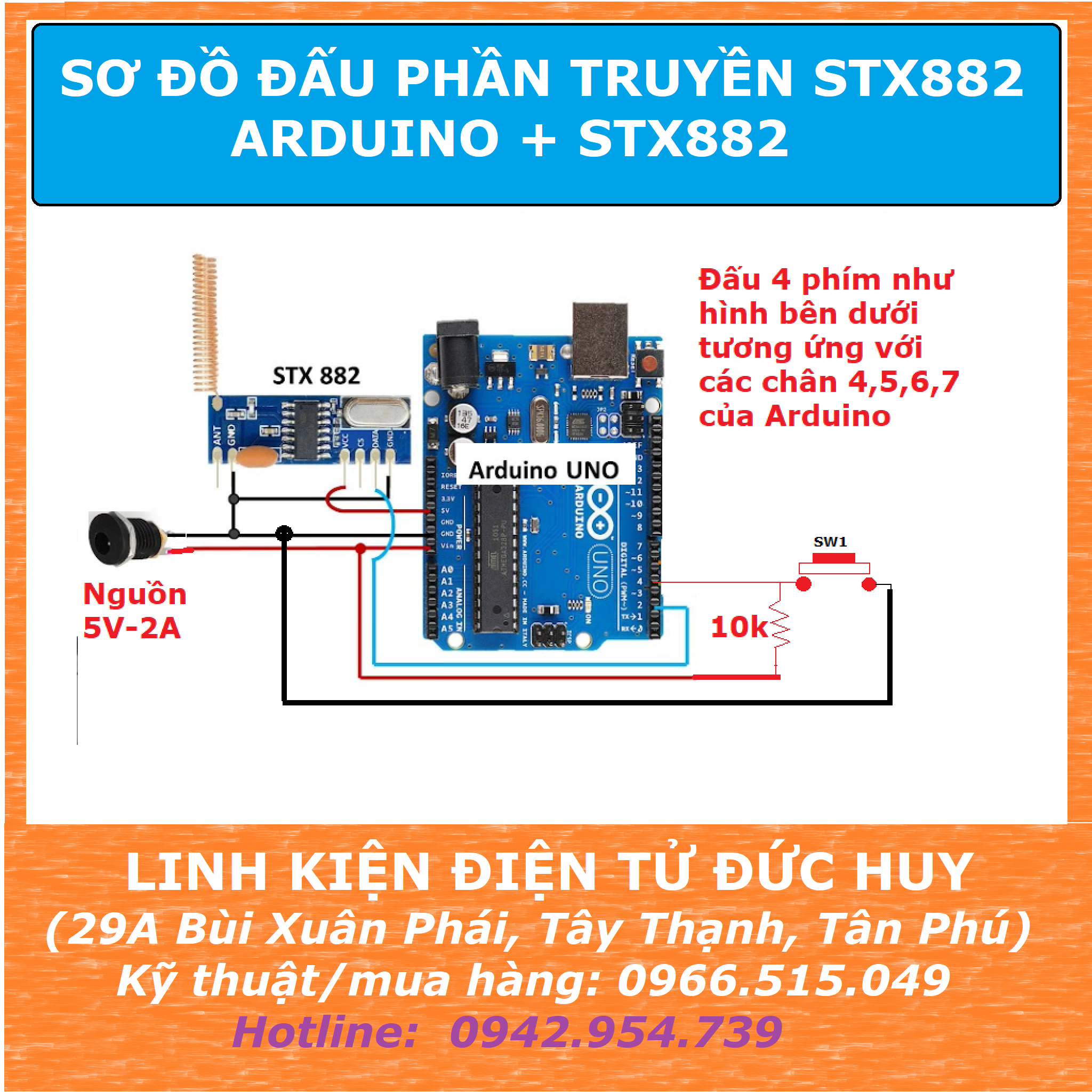

MẠCH PHÁT STX882

• ANT: đầu vào ăng ten
• DATA: đầu vào dữ liệu
• VCC: 3.6V
• GND: kết nối chân 0V

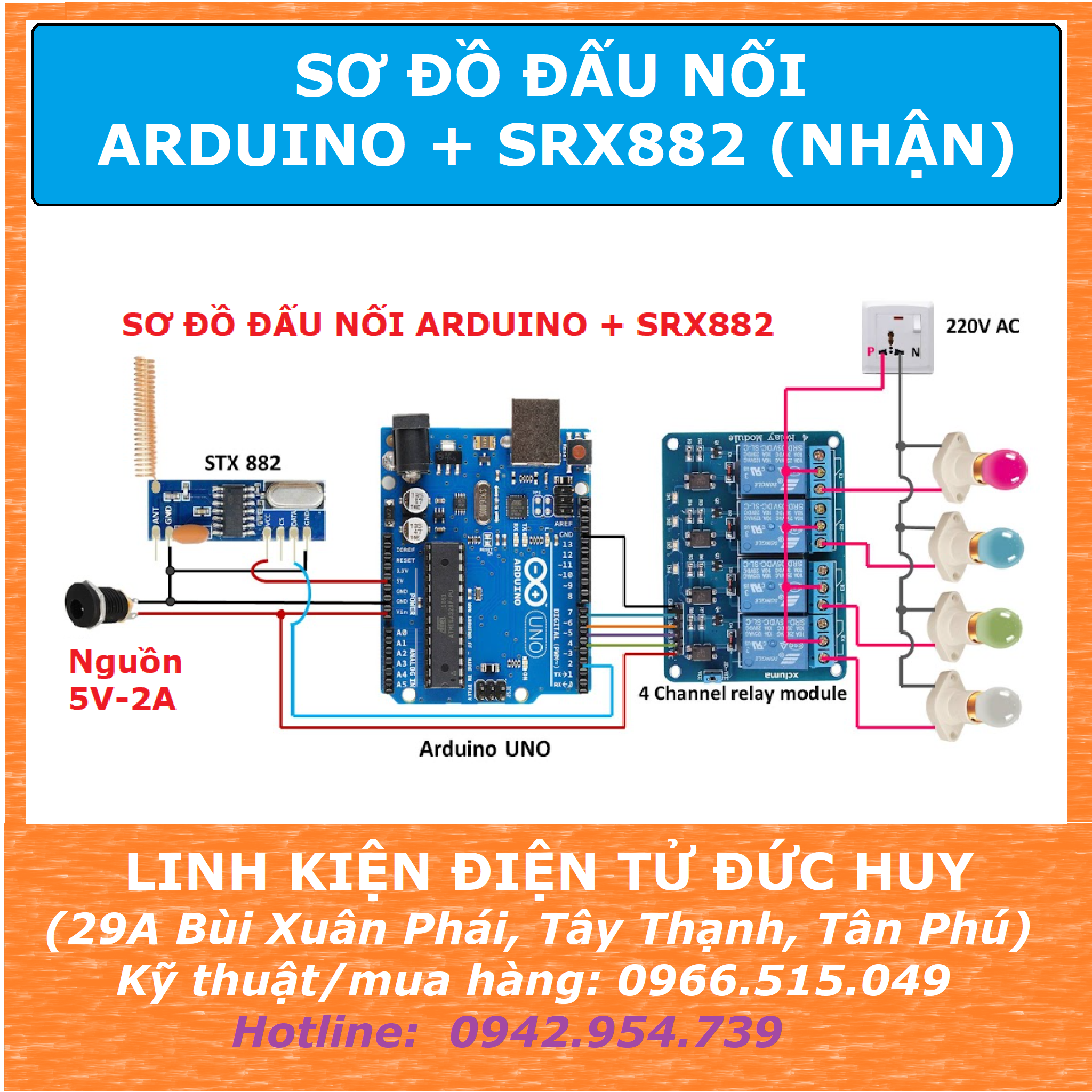

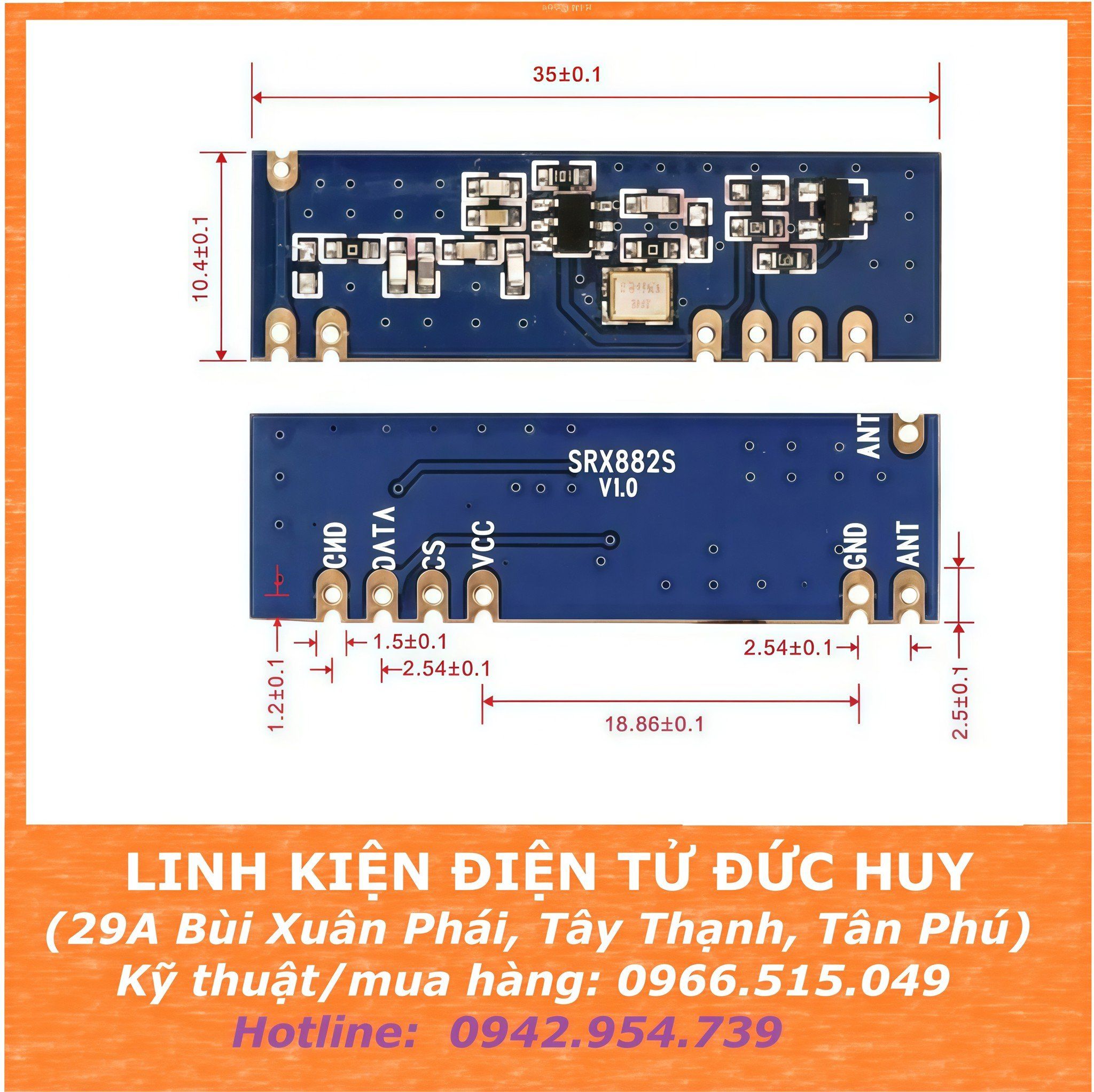

MẠCH THU SRX882

• ANT: kết nối anten
• GND: kết nối GND 0V
• VCC: 3.6V
• CS: chân kích hoạt module (kích mức cao để kích hoạt, mức thấp để sleep)
• DATA : dữ liệu đầu ra
• GND:  kết nối chân GND 0V
• ANT :  kết nối ăng ten

CODE MẪU ARDUINO CỦA BỘ TRUYỀN STX882:

#include <RCSwitch.h>

int k=0;

const int buttonPin1 = 7;

int buttonState1 = 1;

const int buttonPin2 = 6;

int buttonState2 = 1;

const int buttonPin3 = 5;

int buttonState3 = 1;

const int buttonPin4 = 4;

int buttonState4 = 1;

RCSwitch mySwitch = RCSwitch();

void setup()

 {

 pinMode(buttonPin1, INPUT);

 pinMode(buttonPin2, INPUT);

 pinMode(buttonPin3, INPUT);

 pinMode(buttonPin4, INPUT);

  Serial.begin(9600);

  // Transmitter is connected to Arduino Pin #2

   mySwitch.enableTransmit(2);

}

void loop()

{

 //

buttonState1 = digitalRead(buttonPin1);

buttonState2 = digitalRead(buttonPin2);

buttonState3 = digitalRead(buttonPin3);

buttonState4 = digitalRead(buttonPin4);

if (buttonState1 == 0 || buttonState2 == 0 || buttonState3 == 0 || buttonState4 == 0)

{

if (buttonState1 == 0 )

{

  mySwitch.send(101112, 24);

delay(1000);

}

  if (buttonState2 == 0)

{

  mySwitch.send(151617, 24);

  delay(1000);

}

if (buttonState3 == 0)

{

  mySwitch.send(202122, 24);

 delay(1000);

}

if (buttonState4 == 0)

{

  mySwitch.send(252627, 24);

  delay(1000);

}

}

}

CODE MẪU ARDUINO CỦA BỘ NHẬN SRX882:

#include <RCSwitch.h>

#include <EEPROM.h>

int led = 13;

#define r1 7

int relay1 = LOW;

#define r2 6

int relay2 = LOW;

#define r3 5

int relay3 = LOW;

#define r4 4

int relay4 = LOW;

RCSwitch mySwitch = RCSwitch();

void setup()

{pinMode( r1 ,OUTPUT);

pinMode( r2 ,OUTPUT);

pinMode( r3 ,OUTPUT);

pinMode( r4 ,OUTPUT);

  Serial.begin(9600);

 mySwitch.enableReceive(0);  // Receiver on interrupt 0 => that is pin #2 pinMode(led,OUTPUT);

  relay1 = EEPROM.read(1);

  relay2 = EEPROM.read(2);

  relay3 = EEPROM.read(3);

  relay4 = EEPROM.read(5);

  digitalWrite(r1,relay1);

  digitalWrite(r2,relay2);

  digitalWrite(r3,relay3);

  digitalWrite(r4,relay4);

}

void loop() {

  digitalWrite(led,LOW);

  if (mySwitch.available()) {

    int value = mySwitch.getReceivedValue();

    if (value == 0) {

      Serial.print("Unknown encoding");

    } else {

      //  used for checking received data

         Serial.print("Received ");

          Serial.print( mySwitch.getReceivedValue() );

          Serial.print(" / ");

          Serial.print( mySwitch.getReceivedBitlength() );

          Serial.print("bit ");

          Serial.print("Protocol: ");

          Serial.println( mySwitch.getReceivedProtocol() );    }

if (mySwitch.getReceivedValue())

{

    process();

}

mySwitch.resetAvailable();

Serial.println("  ");

}

  digitalWrite(led,LOW);

  delay(100);

}

void process()

{

  unsigned long res = mySwitch.getReceivedValue();

switch (mySwitch.getReceivedValue())

 {

            case 3042337:

            relay1 = ~ relay1;

            digitalWrite(r1,relay1);

            EEPROM.write(1,relay1);

            delay(250);

            break;

            case 3042338:

            relay2 = ~ relay2;

            digitalWrite(r2,relay2);

            EEPROM.write(2,relay2);

            delay(250);

            break;

            case 202122:

            relay3 = ~ relay3;

            digitalWrite(r3,relay3);

            EEPROM.write(3,relay3);

            delay(250);

            break;

            case 252627:

            relay4 = ~ relay4;

            digitalWrite(r4,relay4);

            EEPROM.write(5,relay4);

            delay(250);

            break;

 }

}
