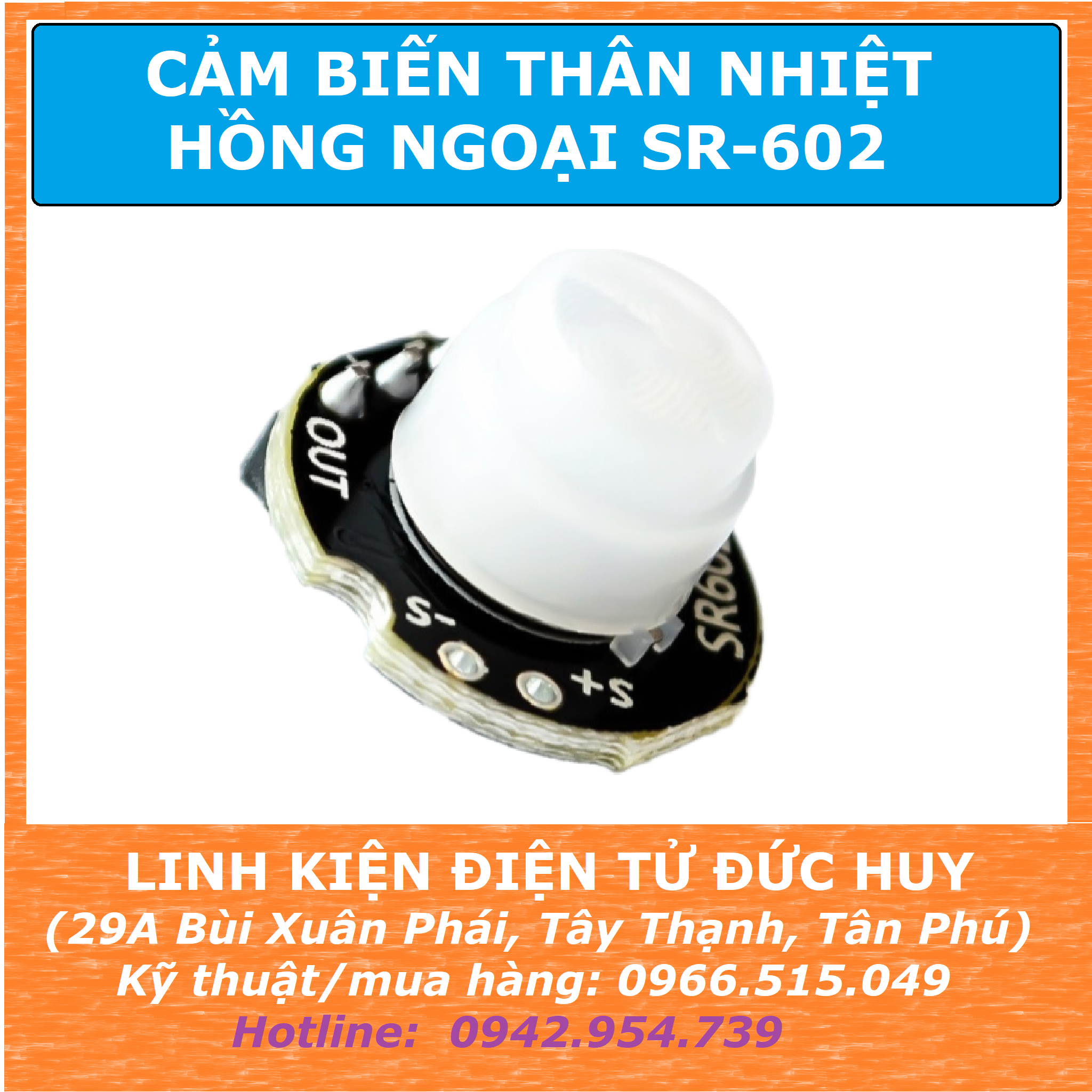

SR602 CẢM BIẾN THÂN NHIỆT PIR CHUYỂN ĐỘNG

+ Là cảm biến PIR hoặc hồng ngoại thụ động phát hiện chuyển động dựa trên ánh sáng hồng ngoại của nhiệt độ môi trường xung quanh. Cảm biến PIR thường được sử dụng trong báo động an ninh để  phát hiện sự hiện diện của con người .

+ Cảm biến SR602 có thể phát hiện chuyển động ở khoảng cách lên tới 5 mét.

+ Cảm biến này có đầu ra DIGITAL. Khi phát hiện chuyển động, đầu ra sẽ ở mức HIGH và kéo dài 2,5 giây. Sau đó trở về mức LOW

THÔNG SỐ KỸ THUẬT:

+ ĐIỆN ÁP CUNG CẤP:  3.3 ~ 15V

+ Điều chỉnh thời gian trễ: có thể thay đổi thời gian bằng cách thay đổi giá trị điện trở

+  Khoảng cách phát hiện tối đa:   5m ( TỐT NHẤT TỪ 0 - 3.5 mét )

+  Kiểu ngõ ra:  Digital (mức cao, mức thấp)

+  Mô tả chân:      +   :  chân cấp nguồn dương 3.3v ~ 15v

                             -    :  chân cấp nguồn 0V

                             out:  chân ngõ ra digital

BẢNG GIÁ TRỊ ĐIỆN TRỞ THAY ĐỔI THỜI GIAN TRỄ:

SƠ ĐỒ ĐẤU NỐI  SR602 VỚI ARDUINO:

CODE GIAO TIẾP ARDUINO VỚI SR602:

SR602 Pir Motion Sensor
*/

int ledPin = 13;                // LED
int pirPin = 2;                 // PIR Out pin
int pirStat = 0;                // PIR status
void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(pirPin, INPUT);
  Serial.begin(9600);
}
void loop() {
  pirStat = digitalRead(pirPin);
  if (pirStat == HIGH) {
    digitalWrite(ledPin, HIGH);
    Serial.println("PHAT HIEN NGUOI!!!");
  }
  else {
    digitalWrite(ledPin, LOW);
  }
}
