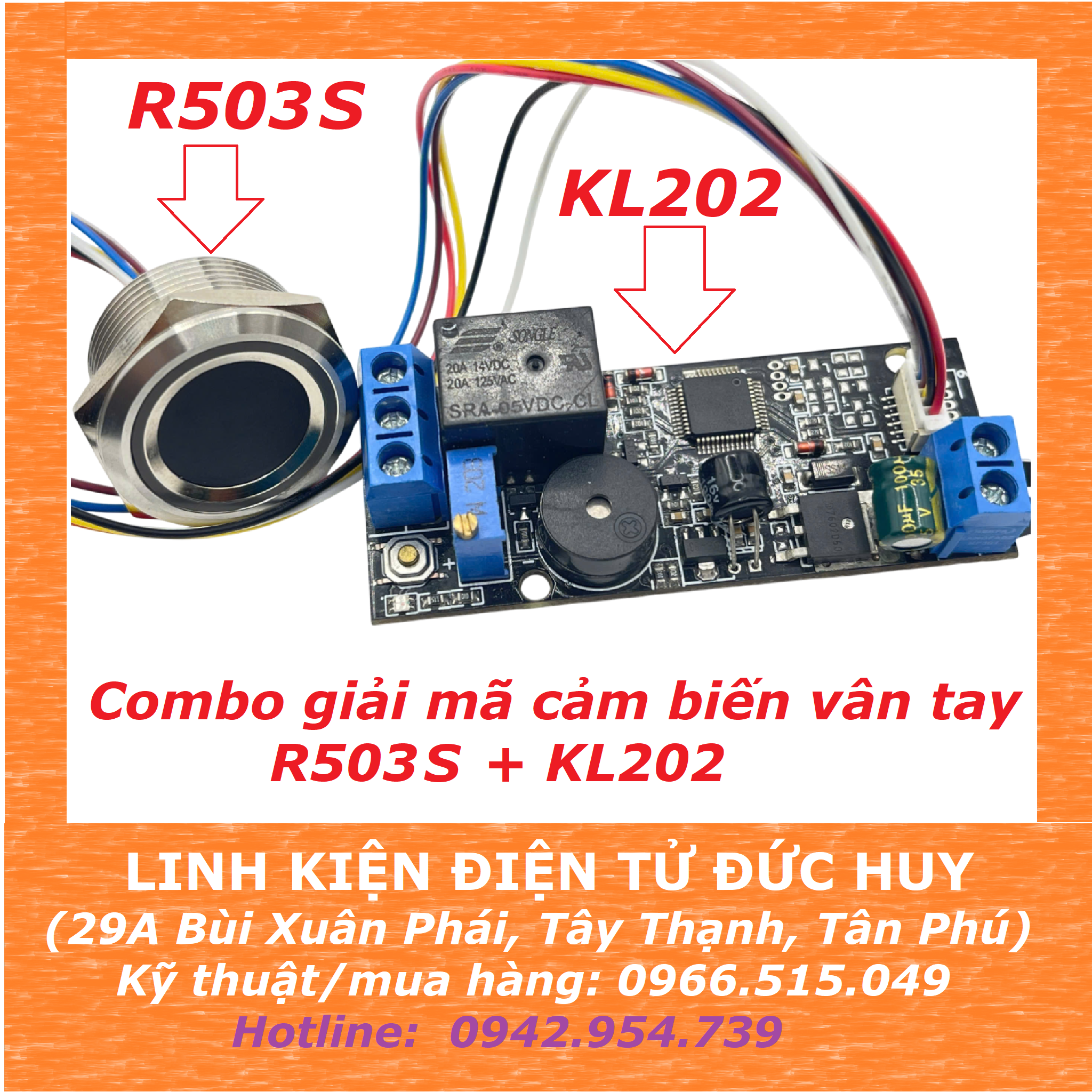

R503S KL202 Combo nhận dạng và giải mã vân tay

Mã sản phẩm: k3_197, k3_188

THÔNG SỐ KỸ THUẬT MODULE K202: + ĐIỆN ÁP HOẠT ĐỘNG: 10-24VDC (CẤP VÀO JACK P1) + NGÕ RA RELAY: MAX 10A, THỜI GIAN CHỜ RELAY CÓ THỂ ĐIỀU CHỈNH ĐƯỢC BẰNG BIẾN TRỞ TRÊN MẠCH. TỐI ĐA: 0.5 - 13S + DÒNG ĐIỆN Ở CHẾ ĐỘ CHỜ: 15uA + DUNG LƯỢNG SỐ VÂN...

560,000₫

Hàng còn: 5

Số lượng

Thêm vào giỏ Mua ngay

Dịch vụ & Khuyến mãi

Giao miễn phí chuyển phát nhanh trong nội thành TPHCM đối với đơn hàng trên 1 triệu đồng

Giảm 5k cho đơn hàng trên 300k đồng

Giảm 10k cho đơn hàng trên 500k đồng

Giảm 15k hoặc freeship chuyển phát nhanh cho đơn hàng trên 1tr đồng

Giảm 25.000đ hoặc freeship cho đơn hàng trên 2tr đồng.

Chi tiết sản phẩm

THÔNG SỐ KỸ THUẬT MODULE K202:

+ ĐIỆN ÁP HOẠT ĐỘNG: 10-24VDC (CẤP VÀO JACK P1)

+ NGÕ RA RELAY: MAX 10A, THỜI GIAN CHỜ RELAY CÓ THỂ ĐIỀU CHỈNH ĐƯỢC BẰNG BIẾN TRỞ TRÊN MẠCH. TỐI ĐA: 0.5 - 13S

+ DÒNG ĐIỆN Ở CHẾ ĐỘ CHỜ: 15uA

+ DUNG LƯỢNG SỐ VÂN TAY: 120

+ NÓ CÓ THỂ ĐƯỢC KẾT HỢP VỚI CÁC MODULE VÂN TAY: R300, R301T, R303T, R305, R306, R307, R503, R501, R502

+ KÍCH THƯỚC: 64,4 * 25,4mm

+ JACK P2 - 6P: MX 1.0MM: KẾT NỐI ĐƯỢC VỚI MODULE VÂN TAY R502-A, R502, R503

+ JACK P3 - 6P: MX 1.25MM KẾT NỐI ĐƯỢC VỚI MODULE VÂN TAY R300, R301T, R303, R303T, R305, R306, R307, R501

THÔNG SỐ KỸ THUẬT CỦA MODULE VÂN TAY R503S:

Giao tiếp	UART(TTL)
Độ phân giải hình ảnh	508 DPI
Điện áp	3,3V
Dung lượng vân tay	150
Pixel hình ảnh	*160160 pixel**
Dòng điện làm việc	20mA
Dòng điện chờ	Điện áp chờ cảm ứng điển hình: 3,3V, Dòng điện trung bình: 2uA
Kích thước ren	25(mm) (M25)
Đầu nối	SH1.0-6Pin
Màu đèn LED	RGB
Tốc độ quét	< 0,2 giây
Tốc độ xác minh	< 0,3 giây
Phương pháp khớp	1:1; 1:B
FRR	≤1%
FAR	≤0,001%
Môi trường làm việc	-20C -- 60C
Độ ẩm làm việc	10-85%
Tuổi thọ	1 triệu lần
Tốc độ truyền thông (UART):	(9600 × N) bps trong đó N = 1 ~ 12 (mặc định N = 6, tức là 57600bps)

HƯỚNG DẪN CÀI ĐẶT:

1. ĐĂNG KÝ VÂN TAY:

- NHẤN NHẢ NÚT SET, ĐÈN BÁO MÀU XANH NHẤP NHÁY TỨC LÀ HỆ THỐNG ĐÃ VÀO TRẠNG THÁI ĐĂNG KÝ VÂN TAY. ĐƯA NGÓN TAY VÀO VÙNG LẤY DẤU VÂN TAY, KHI THÀNH CÔNG SẼ NGHE TIẾNG NHẠC.

- TIẾP TỤC ĐƯA VÂN TAY KHÁC VÀO KHI CẦN ĐĂNG KÝ NHIỀU VÂN TAY, NẾU KHÔNG CHỜ VÀI GIÂY SẼ TỰ LƯU VÂN TAY ĐÃ ĐĂNG KÝ VÀ THOÁT.

2. RESET VỀ MẶC ĐỊNH:

- NHẤN VÀ GIỮ NÚT SET CHO ĐẾN KHI NGHE TIẾNG BIP DÀI, TỨC LÀ ĐÃ KHỞI TẠO LẠI TRẠNG THÁI MẶC ĐỊNH.

3. ĐIỀU CHỈNH THỜI GIAN CHỜ CỦA RELAY:

- Xoay K2 để cài đặt thời gian đóng rơ le từ 0,5 đến 13 giây. Rơ le là đầu ra tiếp điểm, tín hiệu chuyển mạch và không có đầu ra điện áp.
