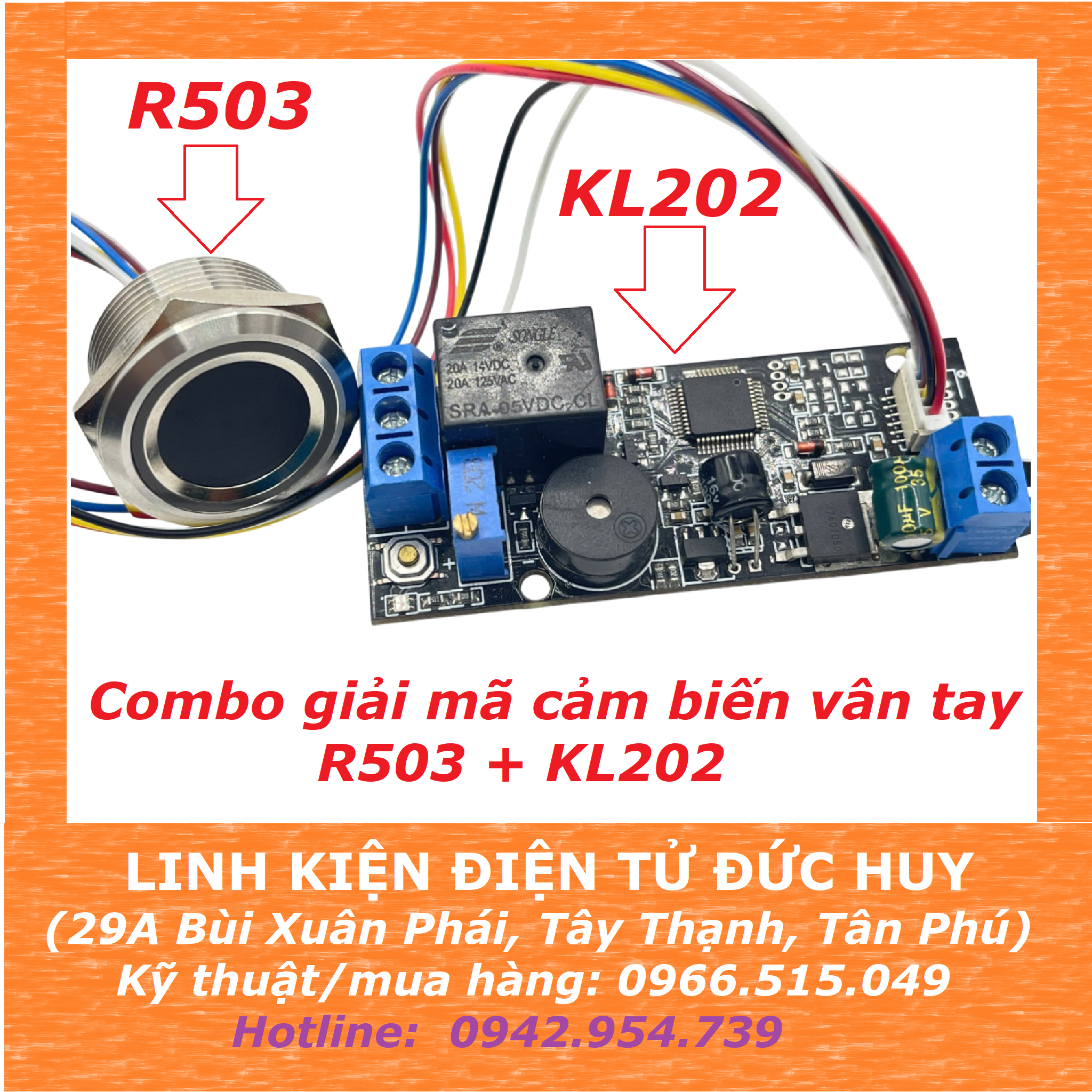

R503 KL202 Combo nhận dạng và giải mã vân tay

THÔNG SỐ KỸ THUẬT MODULE K202:

+ ĐIỆN ÁP HOẠT ĐỘNG: 10-24VDC (CẤP VÀO JACK P1)

+ NGÕ RA RELAY: MAX 10A, THỜI GIAN CHỜ RELAY CÓ THỂ ĐIỀU CHỈNH ĐƯỢC BẰNG BIẾN TRỞ TRÊN MẠCH. TỐI ĐA: 0.5 - 13S

+ DÒNG ĐIỆN Ở CHẾ ĐỘ CHỜ: 15uA

+ DUNG LƯỢNG SỐ VÂN TAY: 120

+ NÓ CÓ THỂ ĐƯỢC KẾT HỢP VỚI CÁC MODULE VÂN TAY: R300, R301T, R303T, R305, R306, R307, R503, R501, R502

+ KÍCH THƯỚC:  64,4 * 25,4mm

+ JACK P2 - 6P: MX 1.0MM: KẾT NỐI ĐƯỢC VỚI MODULE VÂN TAY R502-A, R502, R503


+ JACK P3 - 6P: MX 1.25MM KẾT NỐI ĐƯỢC VỚI MODULE VÂN TAY R300, R301T, R303, R303T, R305, R306, R307, R501

THÔNG SỐ KỸ THUẬT CỦA MODULE VÂN TAY R503:

+ Điện áp cung cấp: DC 3.3V (KHI KẾT HỢP VỚI K202 THÌ SỬ DỤNG CHUNG NGUỒN VỚI K202)

+ Dòng điện làm việc: 30mA

+ Dòng đỉnh: 40mA

+ Dung lượng lưu trữ: 200 miếng

+ Thời gian nhập ảnh vân tay: <0,3 giây

+ Khu vực cửa sổ thu: đường kính 15mm

+ Pixel hình ảnh: 192 * 192 pixel

+ Độ phân giải hình ảnh: 508dpi

+ Phương pháp so khớp:

+ Phương pháp so sánh (1: 1)

+ Phương pháp tìm kiếm (1: N)

 Thông số kỹ thuật lỗ lắp đặt mô-đun vân tay R503: đường kính 25mm

HƯỚNG DẪN CÀI ĐẶT:

1. ĐĂNG KÝ VÂN TAY:

- NHẤN NHẢ NÚT SET, ĐÈN BÁO MÀU XANH NHẤP NHÁY TỨC LÀ HỆ THỐNG ĐÃ VÀO TRẠNG THÁI ĐĂNG KÝ VÂN TAY. ĐƯA NGÓN TAY VÀO VÙNG LẤY DẤU VÂN TAY, KHI THÀNH CÔNG SẼ NGHE TIẾNG NHẠC.

- TIẾP TỤC ĐƯA VÂN TAY KHÁC VÀO KHI CẦN ĐĂNG KÝ NHIỀU VÂN TAY, NẾU KHÔNG CHỜ VÀI GIÂY SẼ TỰ LƯU VÂN TAY ĐÃ ĐĂNG KÝ VÀ THOÁT.

2. RESET VỀ MẶC ĐỊNH:

- NHẤN VÀ GIỮ NÚT SET CHO ĐẾN KHI NGHE TIẾNG BIP DÀI, TỨC LÀ ĐÃ KHỞI TẠO LẠI TRẠNG THÁI MẶC ĐỊNH.

3. ĐIỀU CHỈNH THỜI GIAN CHỜ CỦA RELAY:

- Xoay K2 để cài đặt thời gian đóng rơ le từ 0,5 đến 13 giây. Rơ le là đầu ra tiếp điểm, tín hiệu chuyển mạch và không có đầu ra điện áp.
