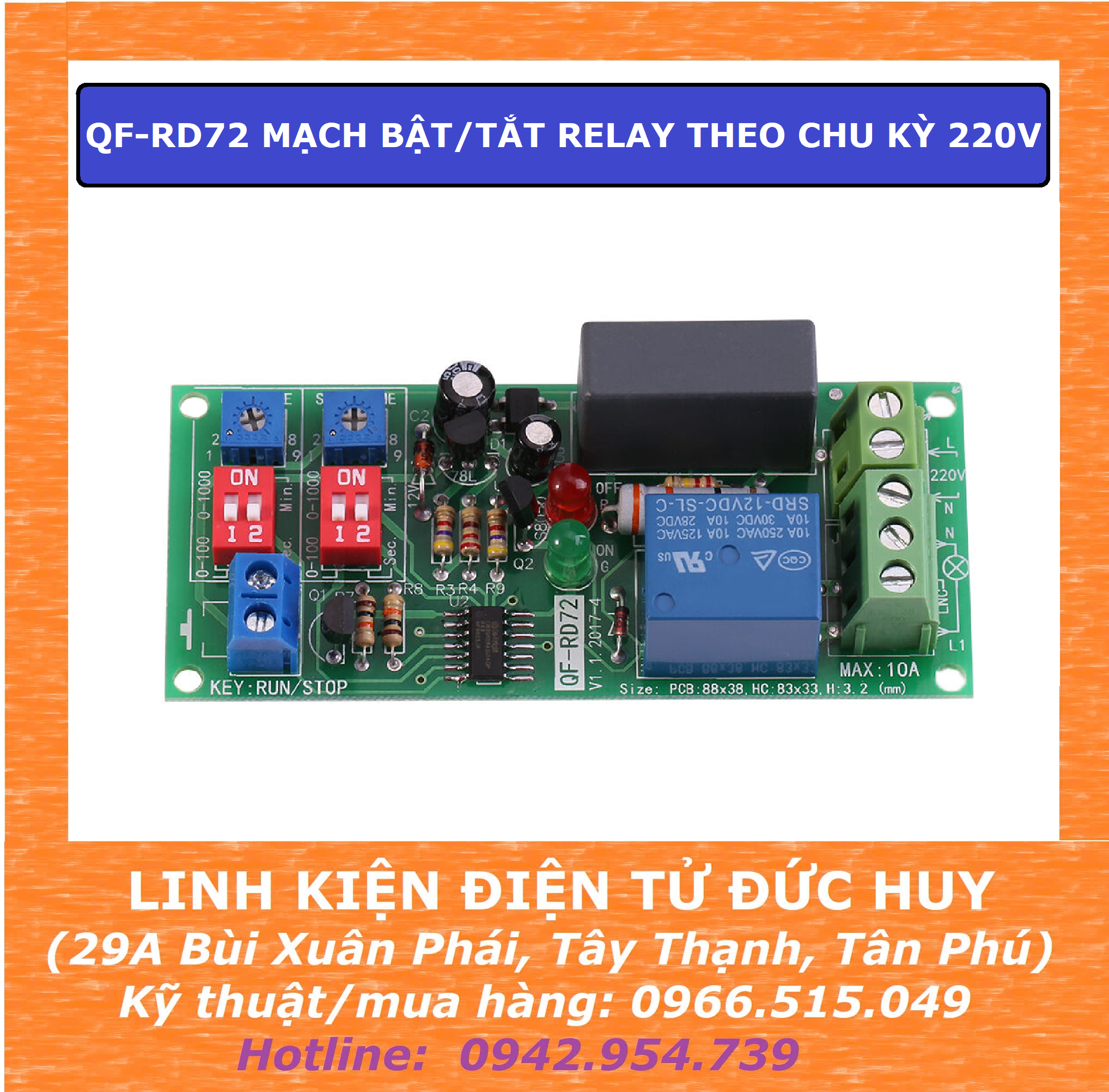

QF RD72 MẠCH BẬT TẮT RELAY THEO CHU KỲ 220VAC

THÔNG SỐ KỸ THUẬT

Điện áp: AC100V~250V

Công suất: <1.0W

Đầu ra: Đầu ra chủ động, điện áp đầu ra bằng điện áp đầu vào.

Dòng điện đầu ra tối đa: <10A

Phạm vi thời gian: 0,5 giây đến 1000 phút.

HƯỚNG DẪN SỬ DỤNG
Thời gian có thể được thiết lập khi bảng được bật hoặc tắt nguồn.

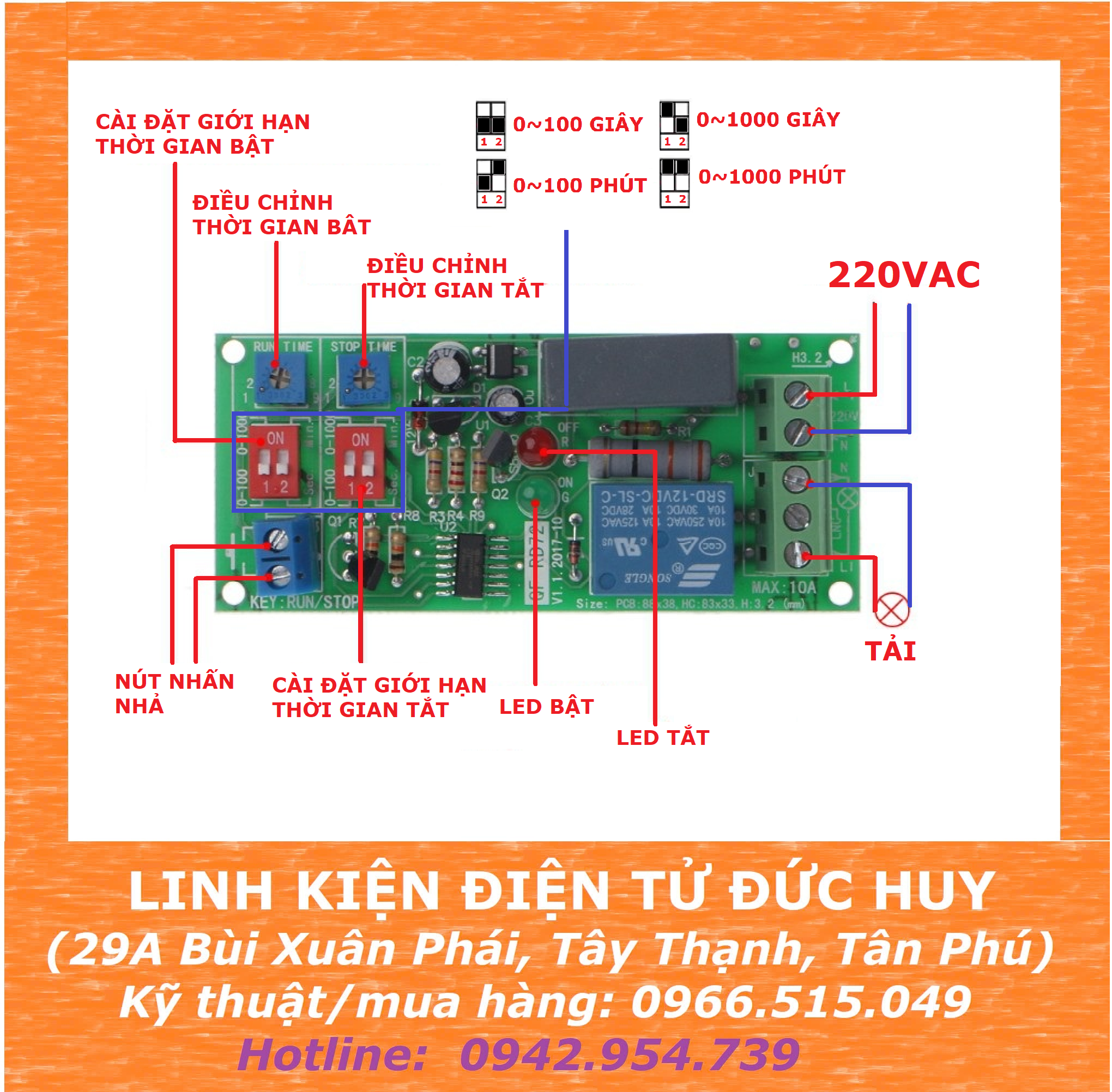

1, Thiết lập thời gian chạy:
Điều chỉnh biến trở RUN TIME theo chiều kim đồng hồ để tăng, ngược chiều kim đồng hồ để giảm.
Công tắc màu đỏ bên dưới có thể thiết lập giới hạn thời gian và đơn vị (Giây hoặc Phút)
2. Thiết lập thời gian dừng:
Điều chỉnh biến trở STOP TIME theo chiều kim đồng hồ để tăng, ngược chiều kim đồng hồ để giảm.
Công tắc màu đỏ bên dưới có thể thiết lập giới hạn thời gian và đơn vị Giây hoặc Phút
3. Nút khởi động
Kết nối nút nhấn nhả,khi nhấn nút nhấn đèn LED màu xanh lá cây sáng cho biết nó đang hoạt động. mạch sẽ tự động chạy theo thời gian chạy và thời gian dừng đã cài đặt, chu kỳ vô hạn. Nhấn lại nút khởi động, sau đó đèn LED màu đỏ sáng cho biết nó dừng lại.
4. Ví dụ về cài đặt thời gian:
Yêu cầu: Chạy trong 20 giây, dừng trong 30 phút, chu kỳ vô hạn.
Cài đặt:
(1)Đặt phạm vi thời gian chạy thành 0-100;
(2)Đặt đơn vị thời gian chạy thành Giây;
(3)Đặt biến trở thời gian chạy 20 giây;
(4)Đặt phạm vi thời gian dừng thành 0-100;
(5)Đặt đơn vị thời gian dừng thành Min.;
(6)Đặt biến trở thời gian dừng 30 phút;
