PZEM-061 màn hình hiển thị kỹ thuật số vạn năng đo Wat kế, Ampe kế, Volt kế AC

PZEM-061 màn hình hiển thị kỹ thuật số vạn năng đo Wat kế, Ampe kế, Volt kế AC

PZEM-061 là Đồng hồ đo kỹ thuật số vạn năng Wat kế, Ampe kế, Volt kế AC là màn hình hiển thị giao tiếp trực quan với người sử dụng để giám sát các giá trị điện năng, năng lượng trong thiết bị đang hoạt động, với các chức năng đầy đủ nhất như: điện áp AC, dòng điện, Wat, Wat giờ...

THÔNG SỐ KỸ THUẬT:

+ Dải công suất có thể đo được:  0 ~ 22kw

        Ví dụ:   Trong khoảng 1Kw sẽ hiển thị từ 0.0 ~999.9W

                     Trong khoảng 10KW sẽ hiển thị từ 1000 ~ 9999W

                      Hơn 10Kw sẽ hiển thị từ 0.1 ~ 22Kw

+ Dải năng lượng tiêu thụ có thể đo từ:    0 ~ 9999Kwh

            Ví dụ:   Trong khoảng 10kwh sẽ hiển thị 0 ~ 9999Wh

                      Hơn 10kw sẽ hiển thị 10 ~ 9999Kwh

+ Dải điện áp AC có thể đo được:    80~260V   (Hiển thị theo dạng 80 ~260V)

+ Dải dòng điện Ampe có thể đo được:    0 ~ 100A (Hiển thị theo dạng 0.00 ~ 99.99A)

+ Tần số hoạt động:  45 ~ 65Hz

+ Chức năng cảnh báo quá tải (cảnh báo quá ngưỡng công suất cho phép, đèn nền và đèn hiển thị công suất nhấp nháy để cảnh báo)

+ Chức năng cảnh báo ngưỡng quá tải có thể được cài đặt.

+ Chức năng reset giá trị đo năng lượng Wat giờ

+ Lưu dữ liệu khi tắt nguồn

+ Màn hình LCD hiển thị thông số rộng (có thể hiển thị Volt, Ampe, Wat, Wat giờ tại cùng 1 thời điểm)

+ Có nút bấm tắt/mở đèn nền

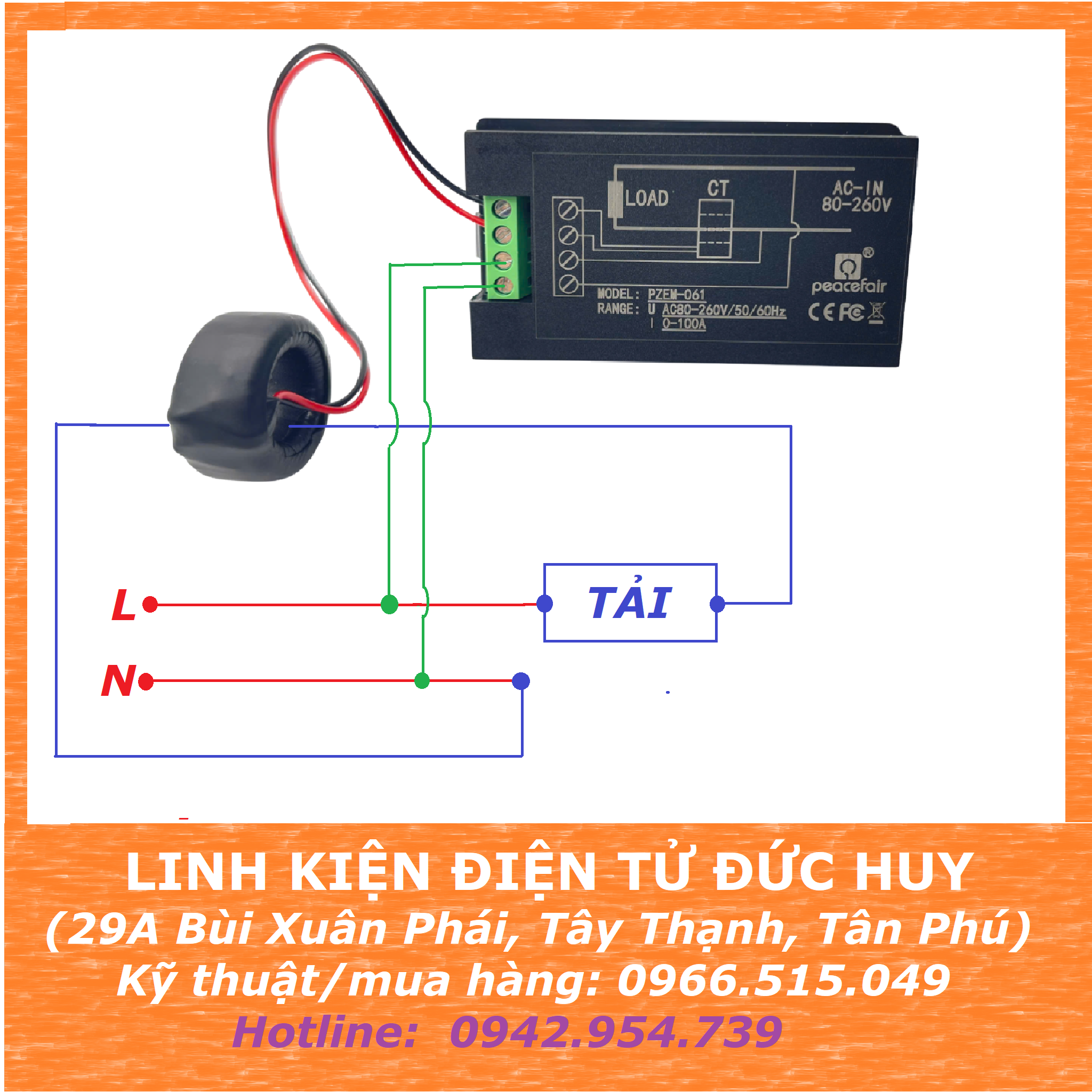

SƠ ĐỒ ĐẤU DÂY:

CÁCH CÀI ĐẶT CÁC CHỨC NĂNG PZEM-061:

1. ĐIỀU KHIỂN TẮT/MỞ ĐÈN NỀN:

    Nhấn nhả phím màu đen bên phải màn hình để tắt/mở đèn nền, nó có chức năng nhớ trạng thái tắt hoặc mở khi tắt nguồn.

2. RESET GIÁ TRỊ NĂNG LƯỢNG (Wh HOẶC KWh):

    + Nhấn giữ phím khoảng 5S cho đến khi số hiển thị giá trị năng lượng trên màn hình nhấp nháy, khi đó nhả phím

    + Nhấn nhả phím 1 lần nữa, khi đó giá trị năng lượng đã được reset và thoát khỏi trạng thái nhấp nháy giá trị. Nếu không muốn xóa, thì nhấn giữ 5S 1 lần nữa cho đến khi giá trị số không nhấp nháy, nó có nghĩa sẽ không reset giá trị năng lượng và sẽ thoát trạng thái reset.

3. CÀI ĐẶT NGƯỠNG CẢNH BÁO QUÁ CÔNG SUẤT:

     + Nhấn giữ phím cho đến khi màn hình hiển thị "SET CLr" khi đó nhả phím để đăng nhập vào trạng thái cài đặt, khi đó màn hình hiển thị công suất với các giá trị ở hàng đơn vị, hàng chục, hàng trăm sẽ nhấp nháy (sau 3s không có tác động phím bấm sẽ tự động chuyển nhấp nháy từ đơn vi, chục, trăm). Nhấn phím để tăng giá trị lên 1 (tăng đến 10 thì sẽ reset về 0)

     + Sau khi hoàn thành cài đặt, nhấn giữ 5S sẽ tự động lưu lại giá trị vừa cài đặt và thoát, dải công suất có thể cài đặt 0.0 ~ 22.0kw.

LƯU Ý KHI SỬ DỤNG:

   a) Vui lòng đấu đúng dây theo hướng dẫn

   b) Không áp dụng cho tải vượt quá giá trị công suất cho phép
