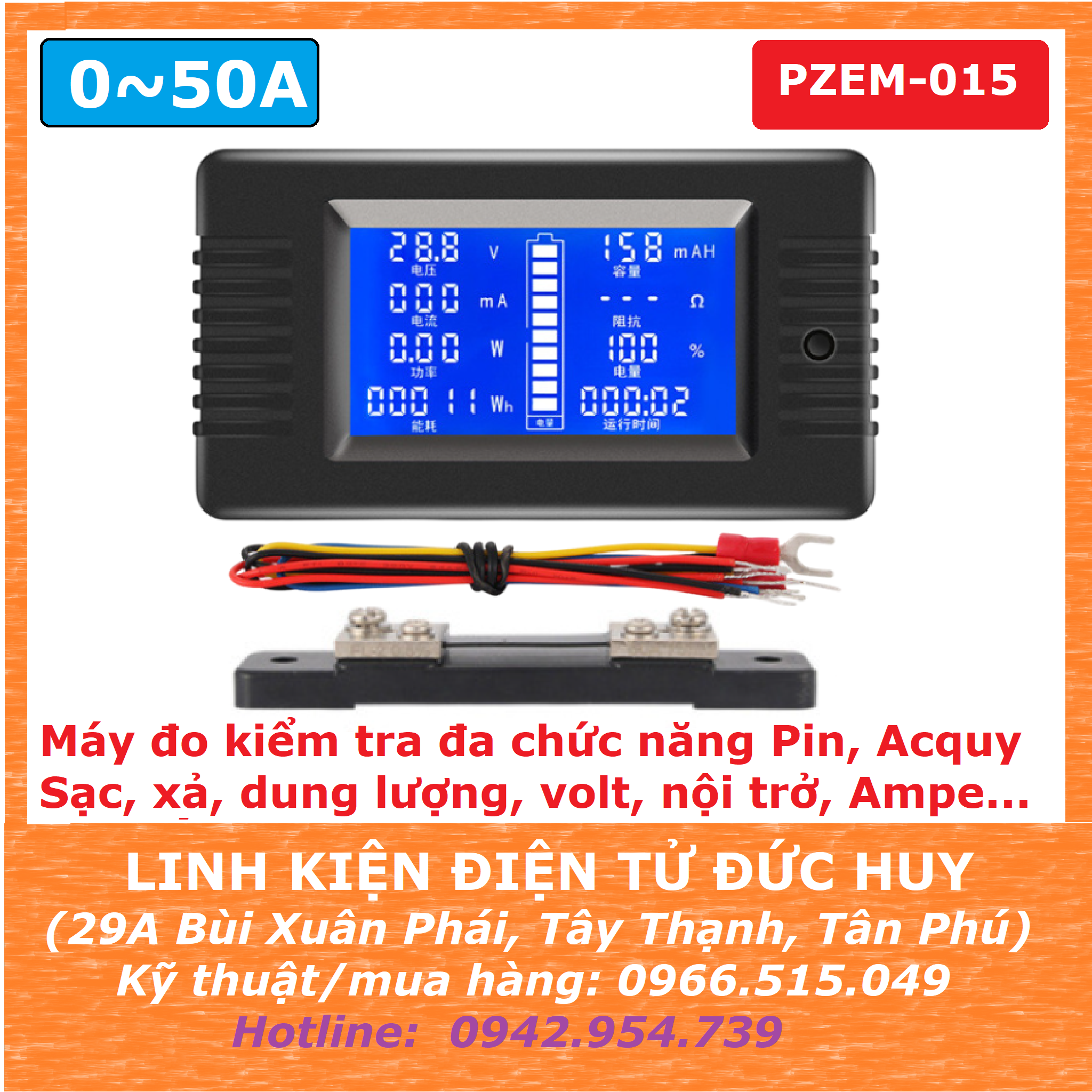

PZEM-015 máy đo kiểm tra pin,acquy đa chức năng sạc,xả, nội trở, dung lượng

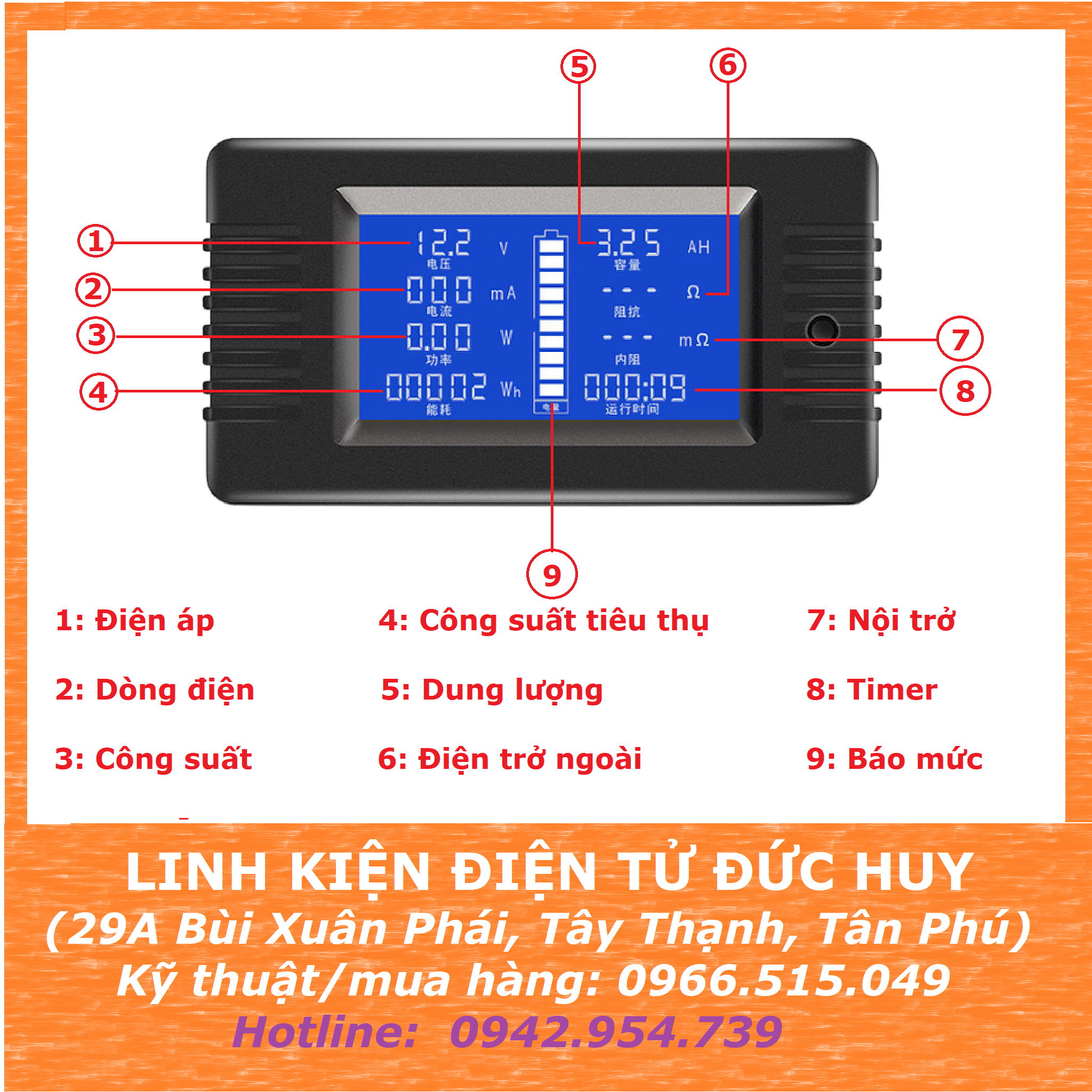

PZEM-015 là sản phẩm với đầy đủ các chức năng đo kiểm tra điện áp pin, acquy, giám sát dòng điện sạc xả, đo nội trở, báo mức dung lượng khi sạc, báo mức dung lượng khi xả, thời gian của các quá trình sạc, xả. Tất cả các dữ liệu được hiển thị trên màn hình LCD giúp người sử dụng có cái nhìn tổng quát quá trình thiết bị hoạt động.

THÔNG SỐ KỸ THUẬT:

+ Dải điện áp có thể đo được:    0 - 200VDC với định dạng hiển thị:

       - Nếu nhỏ hơn 10V:        0 ~ 9.99V

       - Nếu nhỏ hơn 100V:      0  ~ 99.9V

       - Nếu lớn hơn 100V:       101 ~ 199V

       - Độ phân giải nhỏ nhất:   0.01V

       - Độ chính xác:   1%

+ Dải dòng điện có thể đo được:   0 - 300A (kết hợp với 4 loại điện trở shunt 50A, 100A, 200A, 300A). Trong trường hợp sản phẩm này là loại Shunt 50A với định dạng hiển thị như sau:

       - Nếu nhỏ hơn 1A:        0 ~ 999mA

       - Nếu nhỏ hơn 10A:      0  ~ 9.99A

       - Nếu nhỏ hơn 100A:    0 ~ 99.9A

       - Nếu lớn hơn 100A:     101 ~ 199A

       - Độ phân giải nhỏ nhất:   1mA

       - Độ chính xác:   1%

+ Dải công suất có thể đo được:  0 -  60000W với định dạng hiển thị:

        - Nhỏ hơn 10W:   0 ~ 9.99W

        - Nhỏ hơn 100W: 0 ~ 99.9W

        - Nhỏ hơn 1000W:   0 ~ 999W

        - Nhỏ hơn 10000W:  9.99kW

        - Lớn hơn 10000W:  19.9kw

        - Độ phân giải: 0.01W

+ Dải trở kháng có thể đo được:  0 -  1000Ω với định dạng hiển thị:

                           Trở kháng = Voltage/ Current

         - Nếu nhỏ hơn 100Ω:   0 ~ 99.9Ω

         - Nếu lớn 100Ω:    101 ~ 999Ω

         - Độ phân giải: 0.1Ω

         - Độ chính xác khi đo:  1%

+ Dải dung lượng có thể đo được:  0 - 1000AH

         -  Nếu nhỏ hơn 1AH sẽ hiển thị:   999mAH

         -  Nếu nhỏ hơn 10AH sẽ hiển thị:   9.99AH

         -  Nếu nhỏ hơn 100AH sẽ hiển thị:  99.9AH

         -  Nếu nhỏ hơn 1000AH sẽ hiển thị:    999AH

         - Độ phân giải : 1mAH

         - Độ chính xác: 1&

+ Hiển thị trạng thái sạc/ trạng thái xả (hay gọi là báo mức dung lượng): đối với mạch PZEM-015 thì báo mức dung lượng đầy 100% tương ứng với 10 vạch trên màn hình LCD, mỗi vạch tương ứng 10%. Giá trị này được tính toán qua điện áp, dòng điện của pin, do đó khi test báo dung lượng để cho chính xác với từng loại pin khác nhau, ta cần cài đặt giá trị điện áp khi đầy 100% và giá trị điện áp tối đa khi pin cạn.  Mỗi vạch báo dung lượng được tính theo công thức:

        (Điện áp cao nhất khi đầy - điện áp thấp nhất khi cạn) / 10 =  điện áp mỗi vạch

+ Dải công suất tiêu thụ có thể đo được:    0  ~  9999kwh

         -  Nếu nhỏ hơn 1kwh sẽ hiển thị:   999wh

         -  Nếu nhỏ hơn 10kwh sẽ hiển thị:   9.99kwh

         -  Nếu nhỏ hơn 100kwh sẽ hiển thị:  99.9kwh

         -  Nếu nhỏ hơn 1000kwh sẽ hiển thị:    999.99kwh

         -  Nếu lớn hơn  1000kwh sẽ hiển thị:    9999kwh

         - Độ phân giải : 1wh

         - Độ chính xác: 1%

         - Nếu tràn qua giá trị cho phép sẽ tự động chuyển về giá trị 0.

+ Dải timer tính thời gian:   0 ~ 999h (nếu không kết nối tải, thời gian sẽ không đếm)

         - Thời gian sẽ chạy từ:           0:00:00  ~  999:59:599

         -  Khi tràn quá giá trị cho phép sẽ tự động chuyển về giá trị 0.

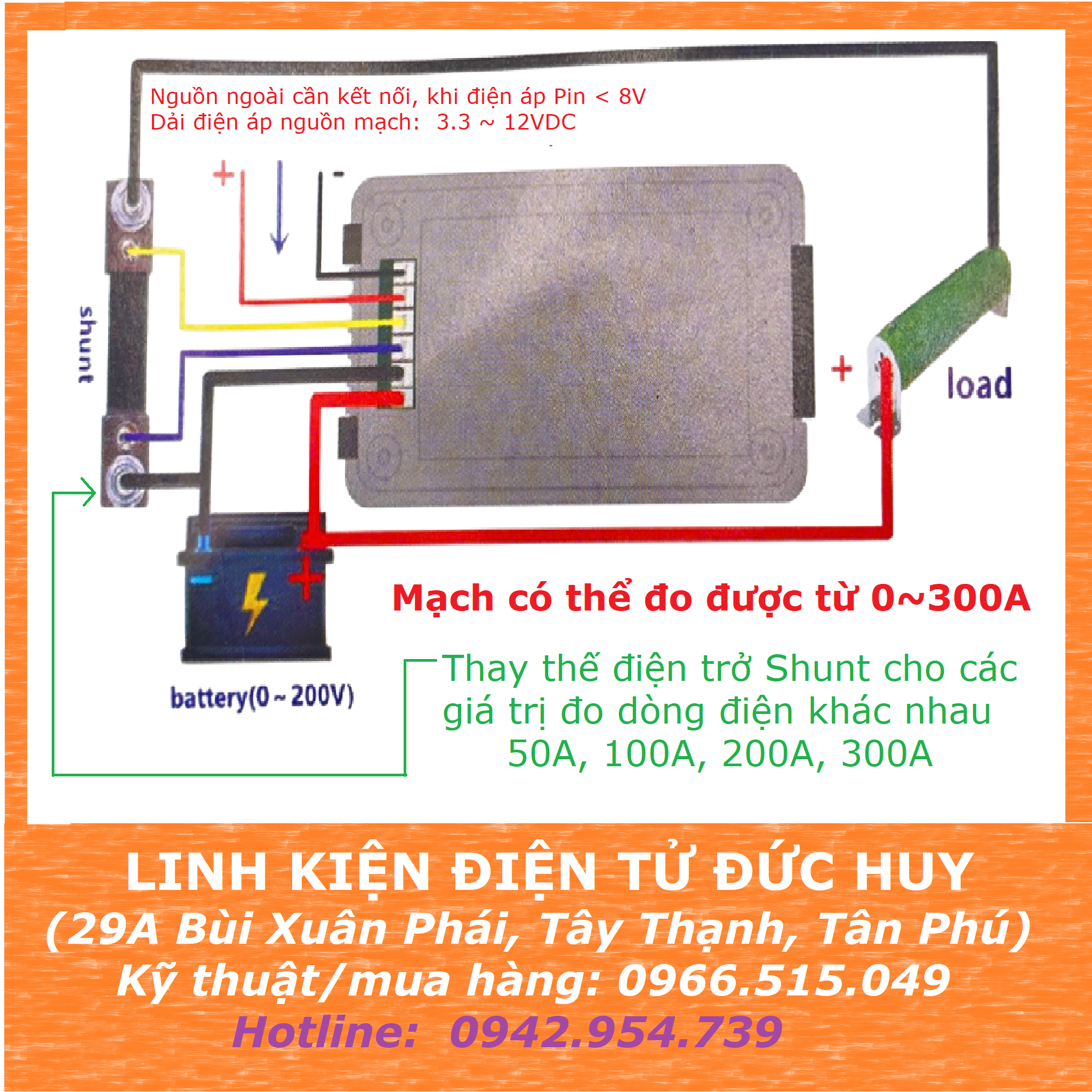

SƠ ĐỒ NỐI DÂY PZEM-015:

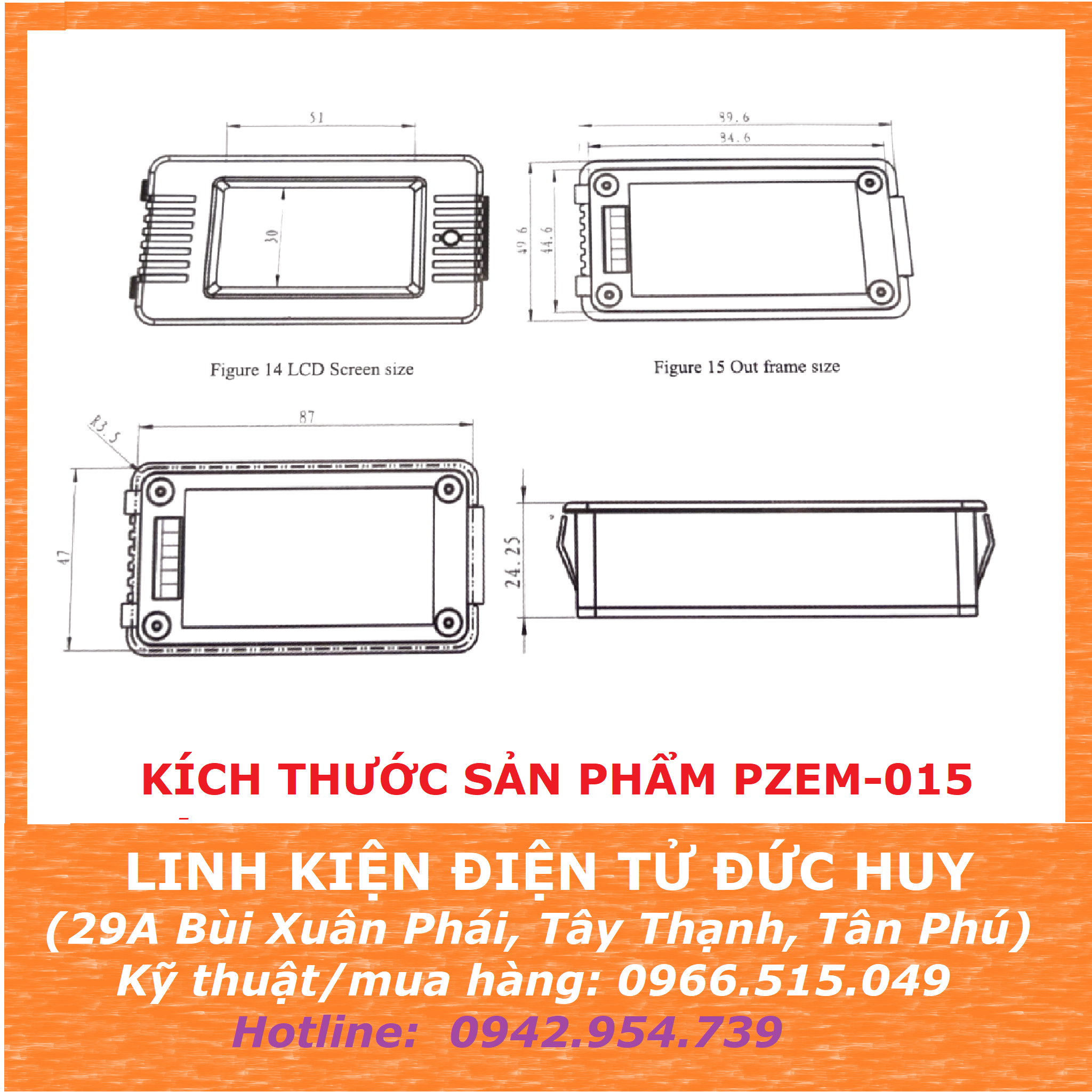

KÍCH THƯỚC SẢN PHẨM PZEM-015:

HƯỚNG DẪN CÀI ĐẶT CÁC THÔNG SỐ:

1. CÀI ĐẶT ĐIỆN ÁP ĐẦY 100% VÀ ĐIỆN ÁP CẮT:     Theo video hướng dẫn bên dưới

2. CÀI ĐẶT DẢI DÒNG ĐIỆN:  Theo video hướng dẫn bên dưới

3. Reset giá trị đo Wh:  Theo video hướng dẫn bên dưới

4. Reset giá trị đo Ah, mAH:   Theo video hướng dẫn bên dưới.

5. Rest giá trị đếm thời gian:  Theo video hướng dẫn bên dưới
