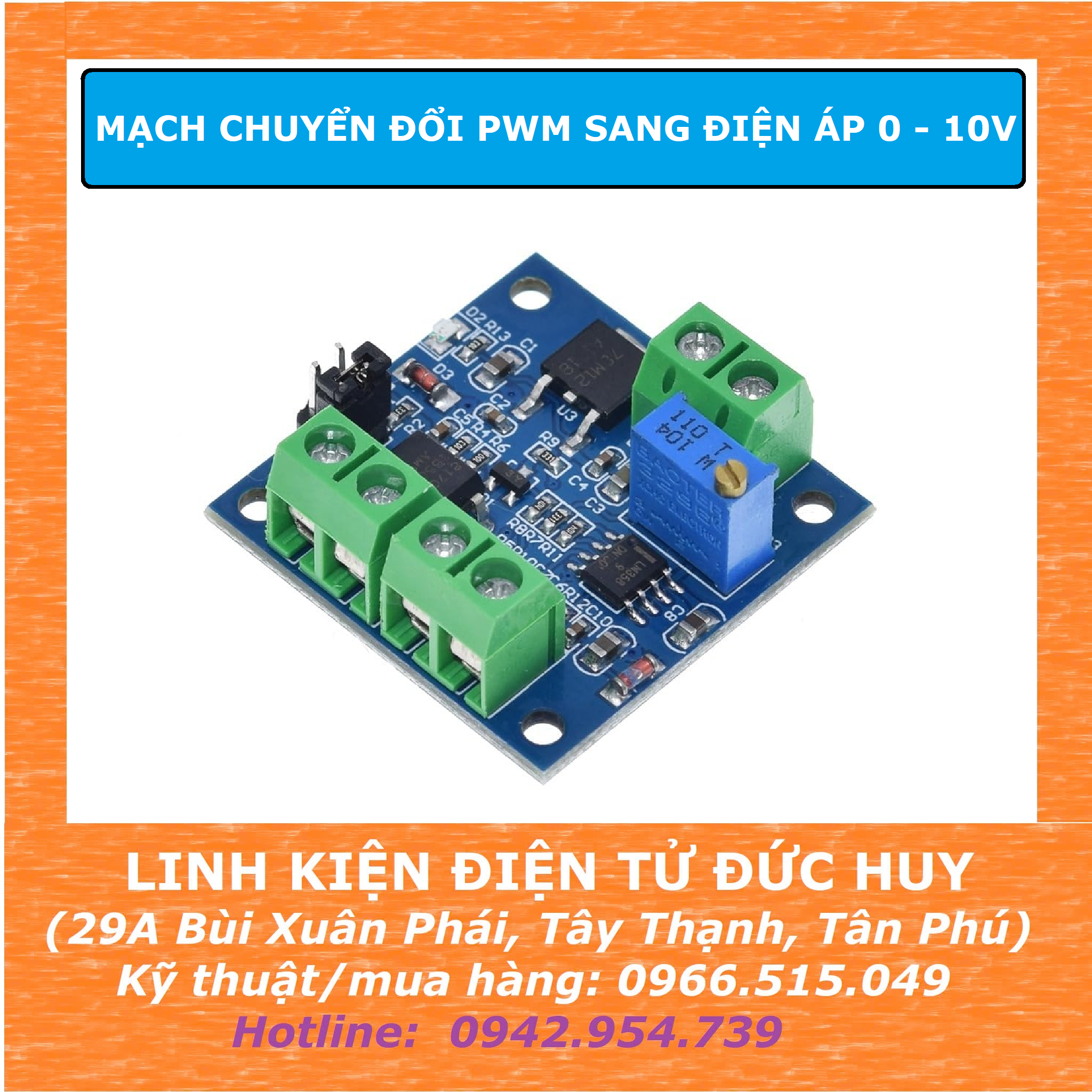

Mạch chuyển đổi tín hiệu PWM (LC-LM358-PWM2V) được sử dụng để chuyển đổi tín hiệu độ rộng xung (duty) PWM 0~100% sang tín hiệu điện áp Analog 0 ~10VDC, thường được sử dụng để chuyển tín hiệu từ PLC hoặc một số mạch điều khiển trong công nghiệp

THÔNG SỐ KỸ THUẬT

     -         Điện áp hoạt động: 12 ~ 30VDC

     -         Dòng tiêu thụ: < 100mA

     -         Tần số xung PWM tương thích: 1KHz ~ 3 KHz

     -         Thiết lập mức điện áp tín hiệu PWM bằng Jumper, có 2 tùy chọn:

          o  4.5 ~ 10VDC, thiết lập Jumper ở vị trí 5V, thường được sử dụng trong Vi điều khiển

          o  12 ~ 24VDC, thiết lập Jumper ở vị trí 24V, thường được sử dụng với PLC

     -         Khoảng chuyển đổi: Độ rộng xung (duty) PWM đầu vào 0 ~ 100% tương đương với điện áp đầu ra 0 ~ 10VDC

     -         Sai số cho phép: 5%

     -         Kích thước: 33 x 33 x 15.6 mm

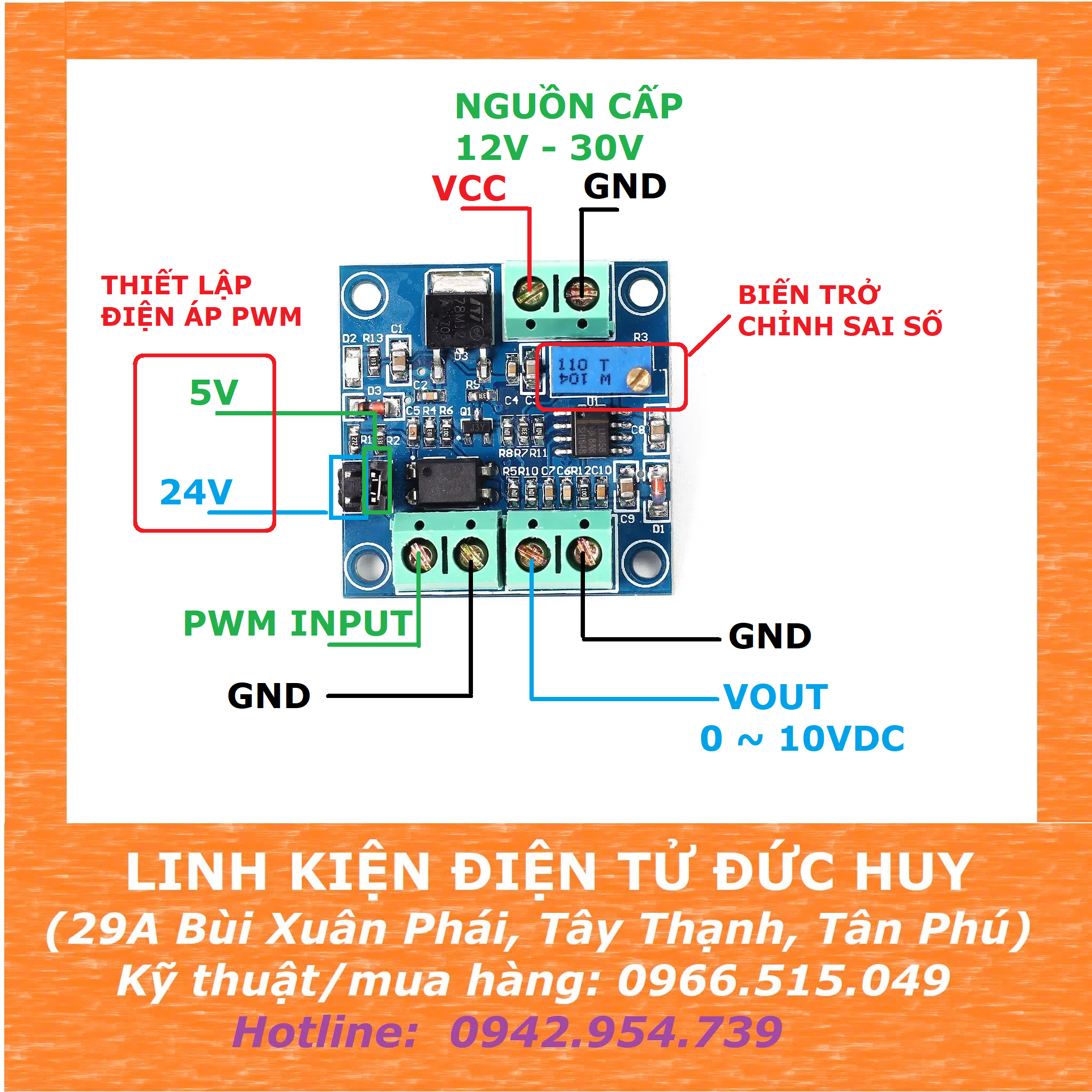

MÔ TẢ CHÂN

          o  VCC: Chân cấp nguồn cho mạch hoạt động: 12 ~ 30 VDC

          o  GND: Chân Ground 0 VDC

          o  PWM INPUT: Chân nhận tín hiệu PWM 0 ~ 100% (1 KHz ~ 3 KHZ)

          o  GND: Chân Ground 0 VDC

          o  VOUT: Chân xuất tín hiệu điện áp Analog 0 ~ 10 VDC

          o  GND: Chân Ground 0 VDC

          o  Cấp nguồn cho mạch hoạt động vào chân VCC và GND

          o  Cấp xung tín hiệu PWM với tần số 1 KHz ~ 3 KHZ, độ rộng xung 50%

          o  Đo điện áp đầu ra ở chân VOUT, chỉnh biến trở để canh chuẩn VOUT =5VDC ( tại PWM 50%)
