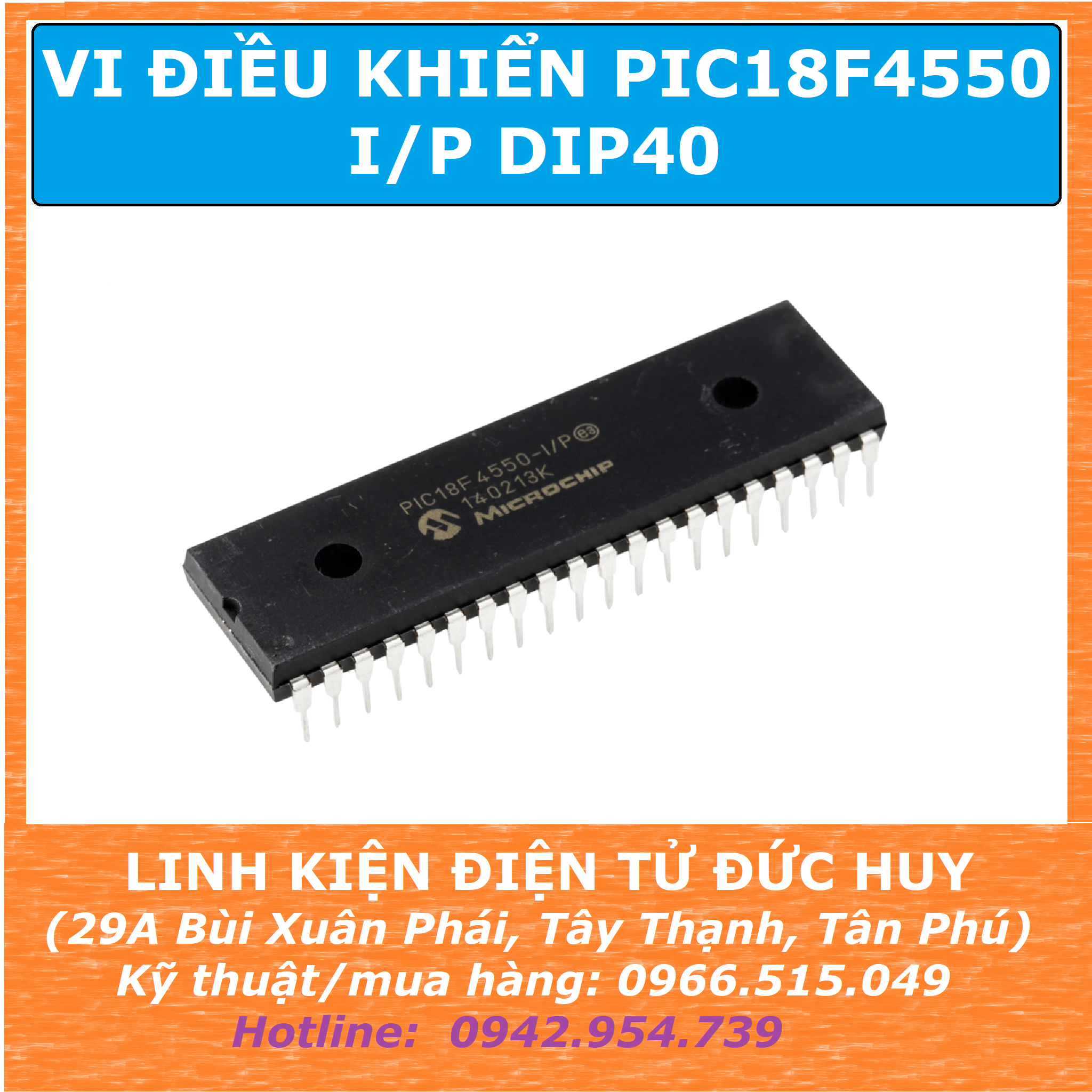

PIC18F4550 18F4550 VI ĐIỀU KHIỂN 8 BIT I/P DIP40

PIC18F4550 là một vi điều khiển 8 bit thuộc dòng PIC của Microchip, được đóng gói trong vỏ DIP40 (Dual In-line Package) với 40 chân. Nó là một lựa chọn phổ biến cho các ứng dụng điều khiển nhúng, nghiên cứu và các dự án điện tử DIY nhờ vào khả năng hỗ trợ giao tiếp USB, tốc độ xử lý cao, bộ nhớ lớn và nhiều chân I/O.

Đặc điểm chính của PIC18F4550:

• Kiến trúc: Vi điều khiển 8 bit.

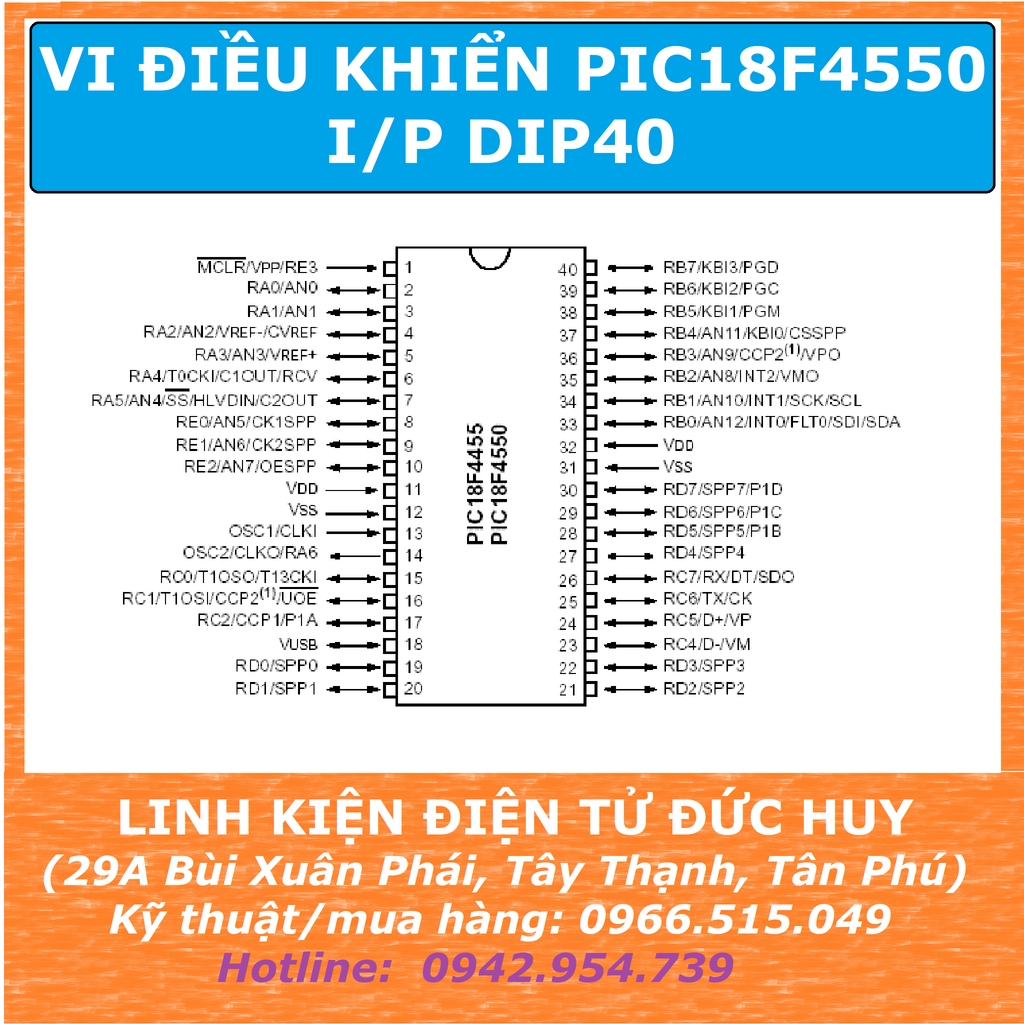

• Vỏ (Package): DIP40 (Dual In-line Package) với 40 chân.
• Bộ nhớ:
  • Bộ nhớ chương trình Flash: 32KB.
  • RAM: 2KB.
  • EEPROM: 256 Byte.
• Giao tiếp:
  • Hỗ trợ giao tiếp USB 2.0 Full Speed.
  • Các giao thức nối tiếp khác: UART/USART, SPI, I2C.
• Chân I/O: 35 chân có thể được sử dụng cho các mục đích vào/ra (input/output).
• ADC (Analog-to-Digital Converter): Bộ chuyển đổi tương tự sang số 10 bit với 13 kênh.
• Timer/Counter: Có các bộ định thời/bộ đếm 8 bit và 16 bit, cùng với các ngắt (interrupts).
• PWM (Pulse Width Modulation): Hỗ trợ các kênh PWM.
• Điện áp hoạt động: 2V - 5.5V.
• Nhiệt độ hoạt động: -40°C đến 85°C.
• Tần số thạch anh tối đa: 48MHz (có thể sử dụng thạch anh ngoài).

Ứng dụng:

PIC18F4550 được sử dụng rộng rãi trong các ứng dụng như:

• Điều khiển các thiết bị điện tử nhúng.
• Nghiên cứu và học tập trong lĩnh vực điện tử.
• Thiết kế các mạch điều khiển cho các dự án DIY (Do It Yourself).
• Ứng dụng trong các hệ thống yêu cầu giao tiếp USB.

Lưu ý:

• PIC18F4550 có thể được lập trình bằng nhiều ngôn ngữ, bao gồm C và Assembly.
• Có nhiều tài liệu, ví dụ và thư viện hỗ trợ sẵn cho việc sử dụng PIC18F4550.
