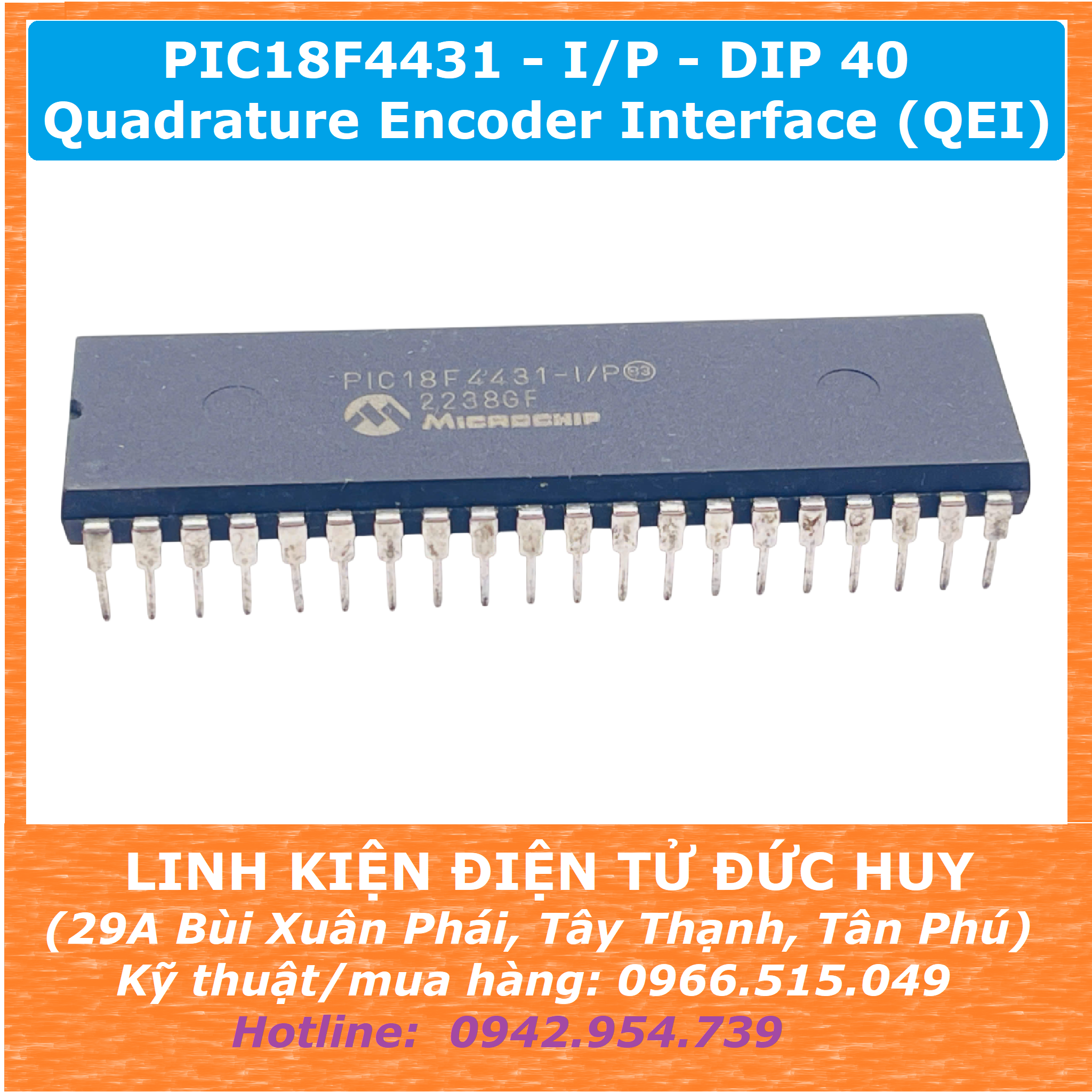

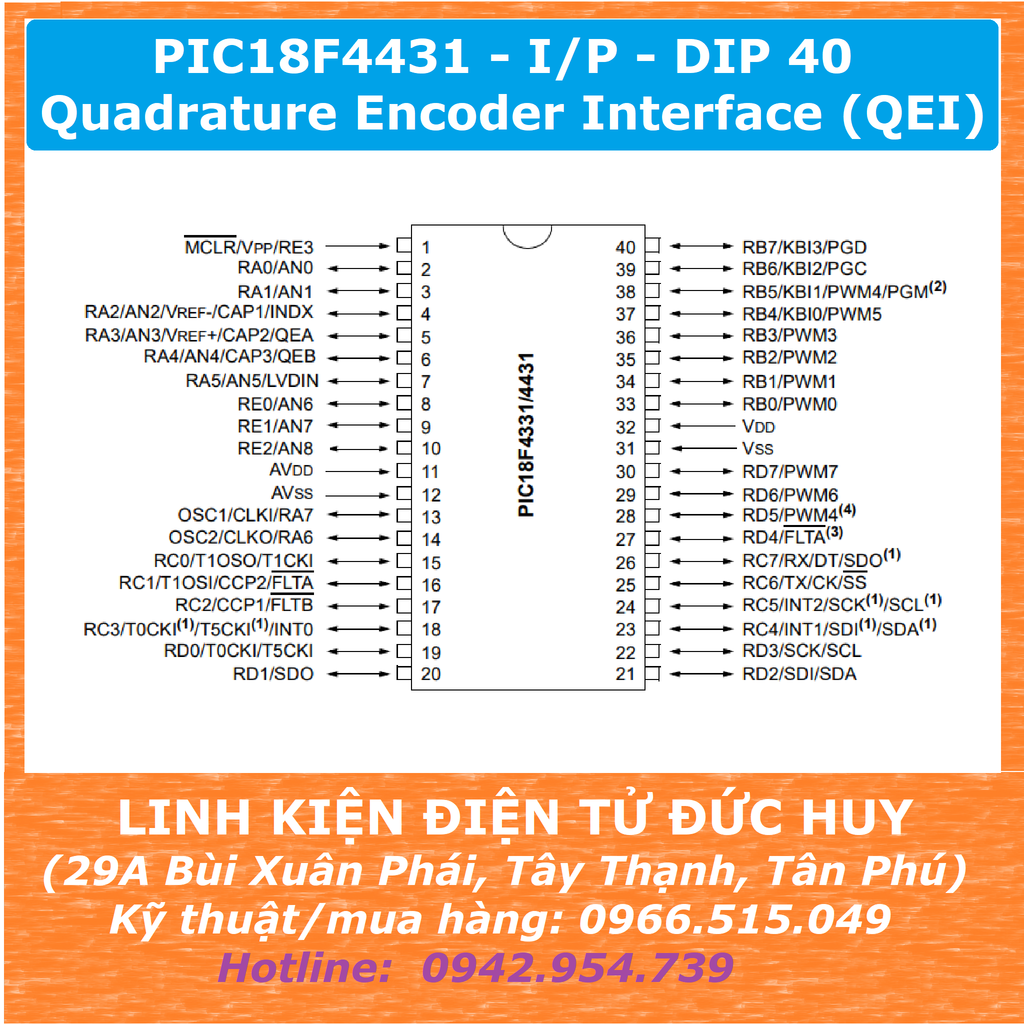

PIC18F4431 18F4431 I/P DIP40 (Quadrature Encoder Interface (QEI))

PIC18F4431 là một vi điều khiển 8-bit thuộc dòng PIC18 của Microchip Technology, được thiết kế tối ưu cho các ứng dụng điều khiển động cơ và quản lý năng lượng nhờ các module chuyên dụng.

THÔNG SỐ KỸ THUẬT:

Dưới đây là các thông số nổi bật dựa trên tài liệu từ Mouser và Microchip:

• Bộ nhớ: 16 KB bộ nhớ Flash (chương trình), 768 Bytes RAM và 256 Bytes EEPROM.
• Tốc độ: Tần số hoạt động tối đa lên đến 40 MHz.
• Module điều khiển động cơ:
  • Power Control PWM: 8 kênh PWM hiệu suất cao hỗ trợ điều khiển động cơ ba pha.
  • Motion Feedback: Tích hợp giao diện Quadrature Encoder Interface (QEI) để phản hồi vị trí/tốc độ.
• Chuyển đổi dữ liệu: ADC 10-bit với tốc độ lấy mẫu lên tới 200 Ksps.
• Giao tiếp: Hỗ trợ I2C, SPI và EUSART (LIN USART).
• Điện áp hoạt động: Từ 4.2V đến 5.5V

Ứng dụng:

PIC18F4431 được sử dụng rộng rãi trong các ứng dụng như:

• Điều khiển các thiết bị điện tử nhúng.
• Nghiên cứu và học tập trong lĩnh vực điện tử.
• Thiết kế các mạch điều khiển cho các dự án DIY (Do It Yourself).
• Ứng dụng trong các hệ thống yêu cầu giao tiếp USB.

Lưu ý:

• PIC18F4431 có thể được lập trình bằng nhiều ngôn ngữ, bao gồm C và Assembly.
• Có nhiều tài liệu, ví dụ và thư viện hỗ trợ sẵn cho việc sử dụng PIC18F4550.
