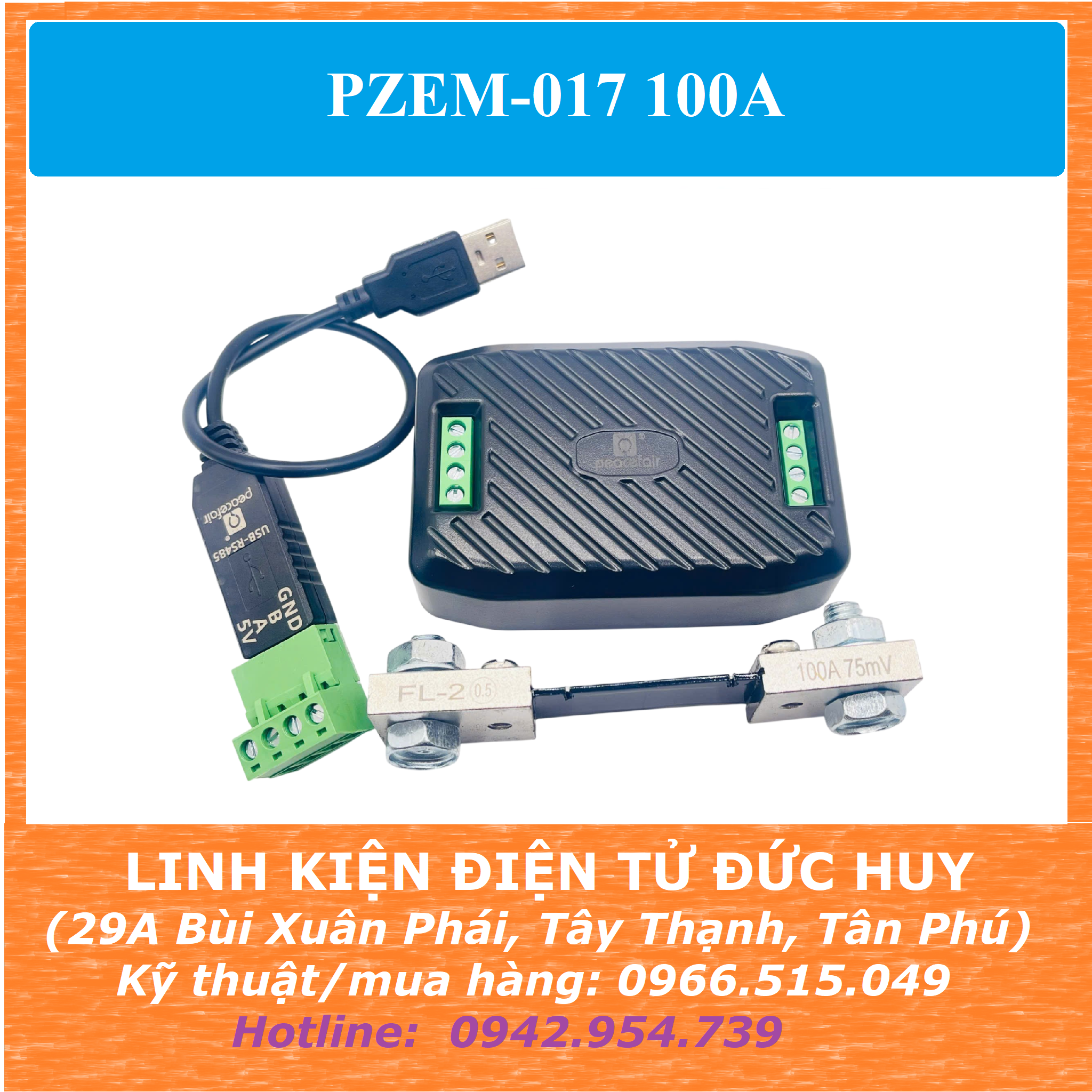

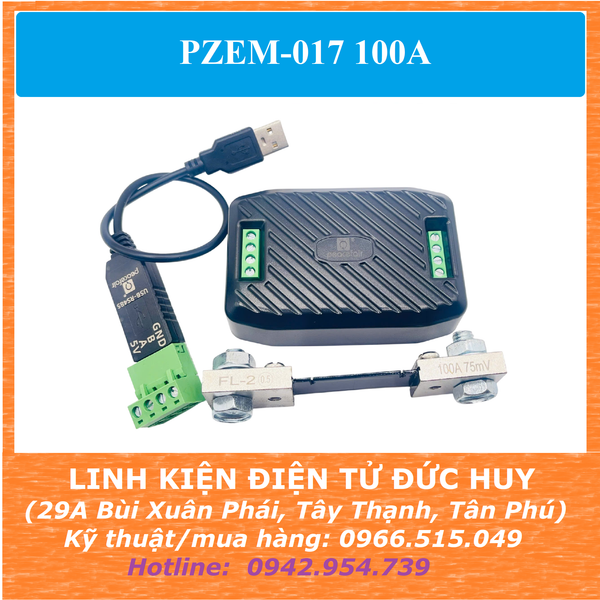

PEACEFAIR PZEM-017 100A module đo và giám sát điện năng DC giao tiếp qua RS485 (bộ full đầy đủ thiết bị)

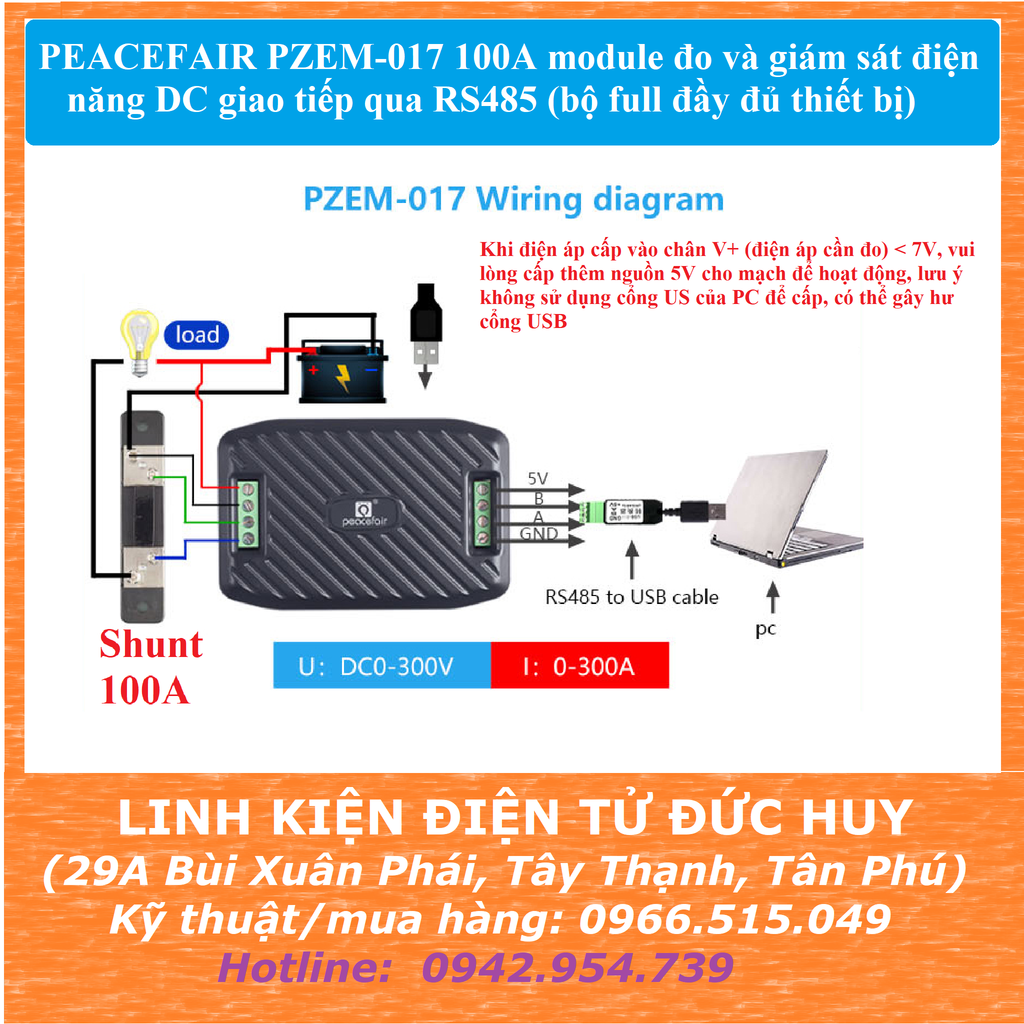

Sơ đồ chân & Cách đấu nối (Pinout & Wiring):

Mạch được chia làm hai khu vực biệt lập (có opto cách ly an toàn).

1. Khối nguồn và đo lường (Phía bên trái mạch):

• V+ / V-: Cấp nguồn nuôi cho mạch và cũng là chân đo điện áp đầu vào.
  • Lưu ý: Nếu nguồn điện cần đo > 7V, mạch tự lấy nguồn từ chính hệ thống đó. Nếu nguồn cần đo < 7V, bạn bắt buộc phải cấp nguồn độc lập 5V qua cổng Micro USB trên mạch.

• Shunt+ / Shunt-: Kết nối với hai ốc tín hiệu nhỏ trên thanh trở Shunt.
  • Nguyên lý dòng: Dây Âm (-) của tải bắt buộc phải đi qua thanh Shunt để đo dòng điện.

2. Khối giao tiếp RS485 (Phía bên phải mạch):

Khối này sử dụng đầu ra thụ động, cần nguồn 5V bên ngoài cấp vào để nuôi chip MAX485.

• VCC: Cấp nguồn 5V (từ Arduino/ESP hoặc bộ chuyển đổi).
• GND: Chân nối đất chung với mạch điều khiển.
• A: Chân tín hiệu RS485 A (D+).
• B: Chân tín hiệu RS485 B (D-).

CLICK VÀO TẢI THƯ VIỆN PZEM017 CHO ARDUINO:

SƠ ĐỒ GIAO TIẾP UNO R3 + PZEM 017:

1. PZEM-017 to RS485-to-TTL Converter

• PZEM-017 Terminal A → RS485 Module Terminal A

• PZEM-017 Terminal B → RS485 Module Terminal B

2. RS485-to-TTL Converter to Arduino Uno R3

• VCC → 5V on Arduino Uno R3

• GND → GND on Arduino Uno R3

• RO (Receiver Output / TX) → Digital Pin 2 (or your chosen SoftwareSerial RX pin)

• DI (Driver Input / RX) → Digital Pin 3 (or your chosen SoftwareSerial TX pin)

• DE & RE pins → Nối cả hai chân lại với nhau và kết nối với một chân kỹ thuật số trên Arduino (ví dụ: Chân kỹ thuật số 4 ) để điều khiển chế độ truyền/nhận

CODE ARDUINO GIAO TIẾP PZEM-017:

#include <SoftwareSerial.h>
#include <PZEM017.h>

// Set up software serial pins (RX, TX)
SoftwareSerial pzemSerial(10, 11);
PZEM017 pzem(pzemSerial);

void setup() {
  Serial.begin(9600);
  pzemSerial.begin(9600); // PZEM-017 defaults to 9600 baud

  // Set target shunt configuration if necessary (e.g., 0x0000 for 100A, 0x0001 for 50A)
 pzem.setShunt(0x0000);
}

void loop() {
  float voltage = pzem.voltage();
  float current = pzem.current();
  float power = pzem.power();
  float energy = pzem.energy();

  if(isnan(voltage)) {
    Serial.println("Error reading sensor values.");
  } else {
    Serial.print("Voltage: "); Serial.print(voltage); Serial.println(" V");
    Serial.print("Current: "); Serial.print(current); Serial.println(" A");
    Serial.print("Power:   "); Serial.print(power);   Serial.println(" W");
    Serial.print("Energy:  "); Serial.print(energy);  Serial.println(" Wh");
  }
  delay(2000);
}
