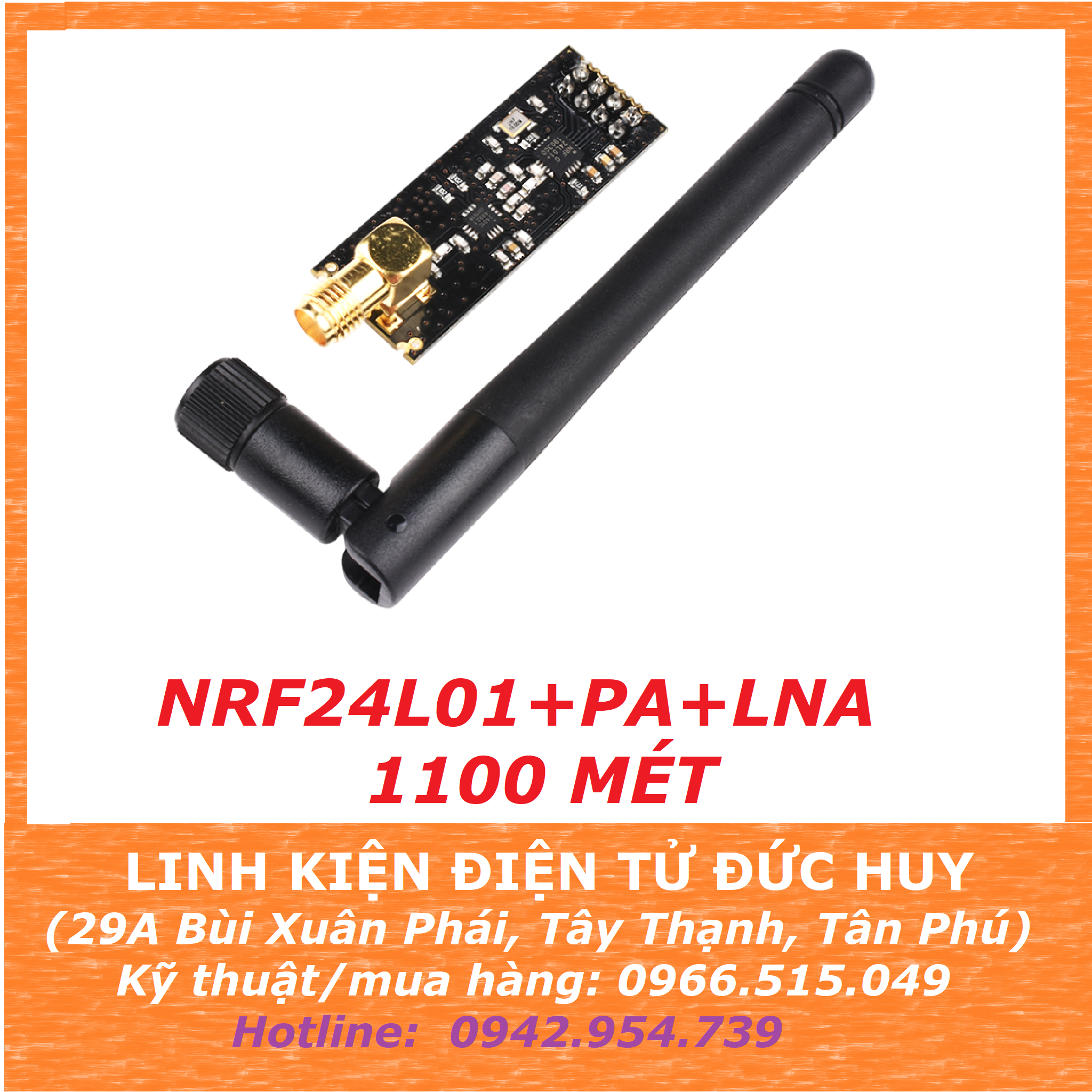

NRF24L01 PA LNA 2.4GHz mạch thu phát không dây Wireless 1100 mét (CÓ KÈM ANTEN)

CODE TRUYỀN TÍN HIỆU TX

#include <SPI.h>

#include <nRF24L01.h>

#include <RF24.h>

RF24 radio(10, 9); // CE, CSN

const byte diachi[6] = "12345"; //Mảng kí tự dạng chuỗi có 6 kí tự

int nutnhan = 7; boolean gtnutnhan = 0;

void setup()

{

  Serial.begin(9600);

  if (!radio.begin())

  {

    Serial.println("Module không khởi động được...!!");

    while (1) {}

  }

  radio.openWritingPipe(diachi);

  //Lệnh openWritingPipe mặc định là đường truyền 0

  //mở 1 kênh có địa chỉ 12345 trên đường truyền 0

  // kênh này ghi data lên địa chỉ 12345

  radio.setPALevel(RF24_PA_MIN); //Cài bộ khuếch đại công suất ở mức MIN

  radio.setChannel(80);

  radio.setDataRate(RF24_250KBPS);

  radio.stopListening(); //Cài đặt module là TX

  if (!radio.available())

  {

    Serial.println("Chưa kết nối được với RX...!!");

    Serial.println("CHỜ KẾT NỐI.......");

  }

  pinMode(nutnhan, INPUT_PULLUP);

}

void loop()

{

  gtnutnhan = digitalRead(nutnhan);

  Serial.print("Giá Trị nút nhấn: "); Serial.println(gtnutnhan);

  radio.write(&gtnutnhan, sizeof(gtnutnhan));

  delay(500);

}

CODE NHẬN TÍN HIỆU RX

#include <SPI.h>

#include <nRF24L01.h>

#include <RF24.h>

RF24 radio(10, 9); // CE, CSN

const byte diachi[6] = "12345";

int den = 7;

boolean gtnhan = 0;

void setup()

{

  Serial.begin(9600);

  if (!radio.begin())

  {

    Serial.println("Module không khởi động được...!!");

    while (1) {}

  }

  radio.openReadingPipe(0, diachi);

  //Lệnh openReadingPipe có số đường truyền từ 0-5

  //Nhưng đường 0 đã được dùng cho ghi (mặc định)

  //Vì vậy chỉ dùng 1-5, nếu dùng không sẽ bị chồng lấn

  //Mở 1 kênh có địa chỉ 12345 trên đường truyền 1

  //kênh này chỉ đọc data trên địa chỉ 12345

  radio.setPALevel(RF24_PA_MIN);

  radio.setChannel(80);

  radio.setDataRate(RF24_250KBPS);

  radio.startListening();

  if (!radio.available())

  {

    Serial.println("Chưa kết nối được với TX...!!");

    Serial.println("CHỜ KẾT NỐI.......");

  }

  pinMode(den, OUTPUT);

}

void loop()

{

  if (radio.available())

  {

    radio.read(&gtnhan, sizeof(gtnhan));

    Serial.println(gtnhan);

    if(gtnhan == 0)

    {

      digitalWrite(den, HIGH);

    }

    else

    {

      digitalWrite(den, LOW);

    }

  }

}

LINK CÀI THƯ VIỆN NRF24L01

https://github.com/nRF24/RF24
