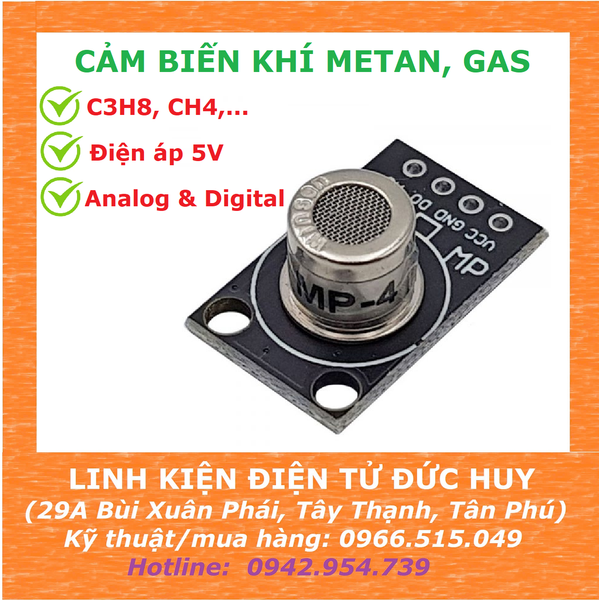

MP4 CẢM BIẾN KHÍ METAN, GAS

Cảm biến MP4 được áp dụng quy trình sản xuất nhiều lớp, được làm bằng vật liệu nhôm oxit trên chất nền gốm.

Cảm biến khí dễ cháy MP-4 sử dụng để kiểm tra các loại khí dễ cháy, hoạt động trên nguyên lí thay đổi độ dẫn điện của các lớp vật liệu, nồng độ gas càng cao thì độ dẫn điện càng lớn, từ đó biến đổi thành tín hiệu ngõ ra.

Cảm biến có độ nhạy cao khả năng phản hồi nhanh, tiêu thụ điện năng thấp, ổn định, tuổi thọ cao, độ nhạy có thể điều chỉnh được bằng biến trở.

Cảm biến này có độ nhạy tốt với khí metan, thường được dùng trong các thiết bị giám sát rò rỉ khí dễ cháy, phòng cháy chữa cháy, báo rò rỉ khí gas…

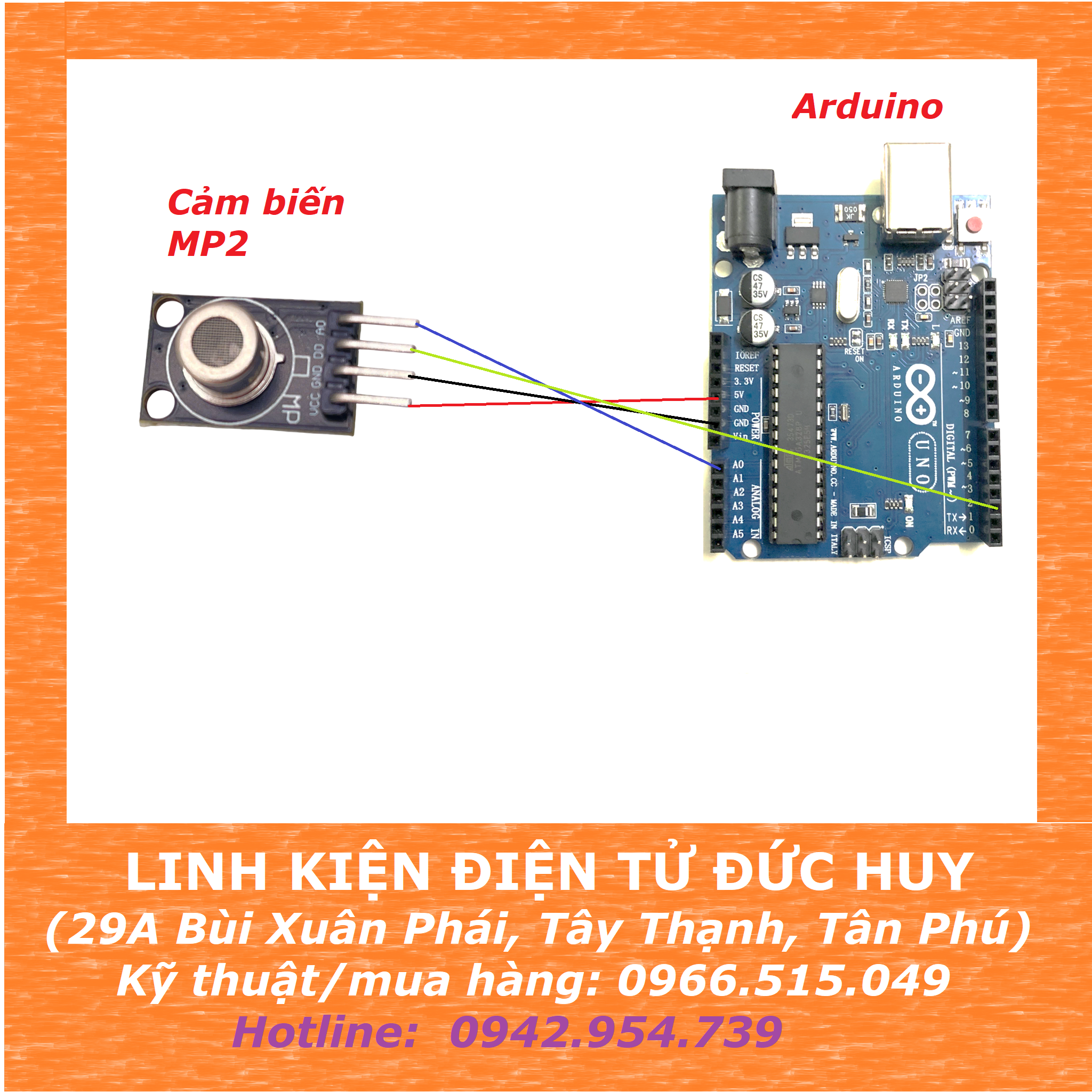

Chức năng các chân

• VCC   : Chân nguồn 5V
• GND   : Chân nguồn 0V
• D0       : Chân đọc tín hiệu Digital.
• A0       : Chân đọc tín hiệu Analog.

Nguyên lý hoạt động

Cảm biến phát hiện khí Metan và Khí Ga mp4 hoạt động dựa trên nguyên lý phản ứng hóa học khi tiếp xúc các khí trong môi trường. Nguyên tắc hoạt động của nó là khi các khí trong môi trường như khí CO, khí LPG, khí methane, khí Hydro, khói… tiếp xúc với phần tử bên trong cảm biến, làm cho các electron được giải phóng vào Thiếc Dioxide cho phép dòng điện chạy qua cảm biến một cách tự do.

Khi được làm nóng, phần tử cảm biến sẽ tạo ra phản ứng hóa học với các khí tiếp xúc và làm thay đổi điện trở của phần tử cảm biến. Cảm biến mp4 đo lường các biến đổi điện trở này và chuyển đổi chúng thành tín hiệu điện analog hoặc Digital.

Thông số kỹ thuật

• Điện áp hoạt động : 5V
• Dòng điện : 70mA
• Công suất :  350mW
• Chuẩn truyền : Digital & Analog
• Dãy hoạt động : 300ppm – 10000ppm

Các khí nhận biết

• C3H8
• Alcohol
• Khí CH4
• Air
