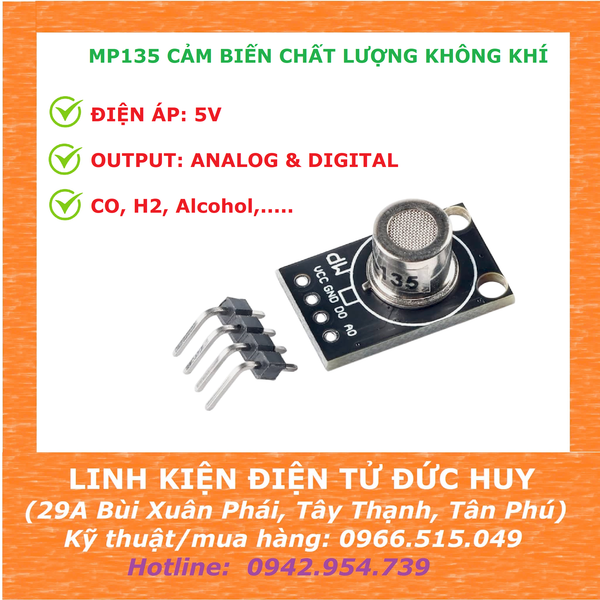

MP135 CẢM BIẾN CHẤT LƯỢNG KHÔNG KHÍ

Cảm biến đo chất lượng không khí MP135 với độ nhạy cao và thời gian đáp ứng nhanh. Tín hiệu ngõ ra dạng analog và digital.

Cảm biến có thể hoạt động được ở nhiệt độ từ khoảng: -10C đến 50C và tiêu thụ dòng khoảng 150mA tại 5V.

Thường được dùng trong các thiết bị kiểm tra chất lượng không khí bên trong cao ốc, văn phòng, thích hợp để phát hiện NH3, NOx, Ancol, Benzen, khói, CO2,…

Chức năng các chân

• VCC   : Chân nguồn 5V
• GND   : Chân nguồn 0V
• D0       : Chân đọc tín hiệu Digital.
• A0       : Chân đọc tín hiệu Analog.

Nguyên lý hoạt động

Cảm biến phát hiện chất lượng không khí mp135 hoạt động dựa trên nguyên lý phản ứng hóa học khi tiếp xúc các khí trong môi trường. Nguyên tắc hoạt động của nó là khi các khí trong môi trường như khí CO, khí LPG, khí methane, khí Hydro, khói… tiếp xúc với phần tử bên trong cảm biến, làm cho các electron được giải phóng vào Thiếc Dioxide cho phép dòng điện chạy qua cảm biến một cách tự do.

Khi được làm nóng, phần tử cảm biến sẽ tạo ra phản ứng hóa học với các khí tiếp xúc và làm thay đổi điện trở của phần tử cảm biến. Cảm biến mp135 đo lường các biến đổi điện trở này và chuyển đổi chúng thành tín hiệu điện analog hoặc Digital.

Thông số kỹ thuật

• Điện áp hoạt động : 5V
• Dòng điện : 60mA
• Công suất :  300mW
• Chuẩn truyền : Digital & Analog
• Dãy hoạt động : 10ppm – 500ppm   Khí H2
• Dãy hoạt động : 5ppm   – 500ppm   Khí  Alcohol
• Dãy hoạt động : 10ppm – 500ppm   Khí CO

Các khí nhận biết

• Isobutane
• Alcohol
• CO
• Air
• H2
