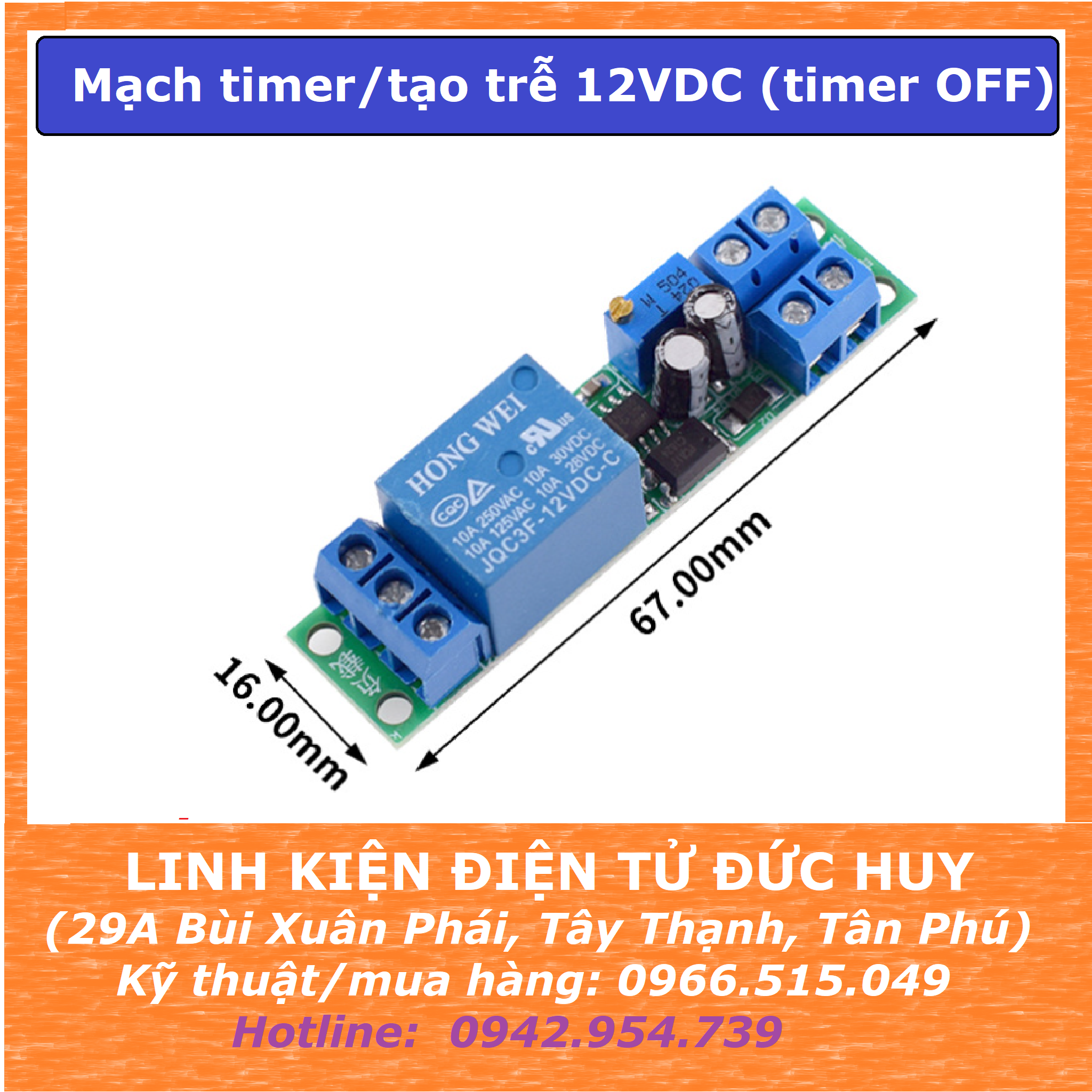

Module mạch tạo trễ timer delay từ 0 - 25s 12VDC (timer OFF)

Module này là loại timer OFF (tức là trạng thái relay ON sau khi cấp nguồn, hết thời gian timer cài đặt thì trạng thái relay chuyển sang OFF) với 1 chân tín hiệu kích hoạt để timer hoạt động.

Ứng dụng:

Có thể sử dụng cho robot, trì hoãn đèn xe, phát triển sản phẩm thông minh, thiết bị  tự động hóa, phát triển PLC, nhà thông minh, trì hoãn báo động chống trộm, phát triển điện tử, v.v.

Mô tả kỹ thuật:

+ Điện áp cung cấp: 12VDC

+ Thời gian trễ: 0 - 25s

+ Ngõ ra relay điều khiển tải: 10A 250VAC (AC), 10A 30VDC (DC)

Thời gian trễ chúng ta có thể thay đổi được ngoài khoảng nếu trên bằng cách thay đổi các giá trị tụ điện và điện trở theo công thức:

               T = 1.1RC

Ví dụ: tụ có điện dung 47uf, điện trở 500K;  T = 1.1 * 500000 * 0,000047 = 25,85 giây

Nguyên lý hoạt động:

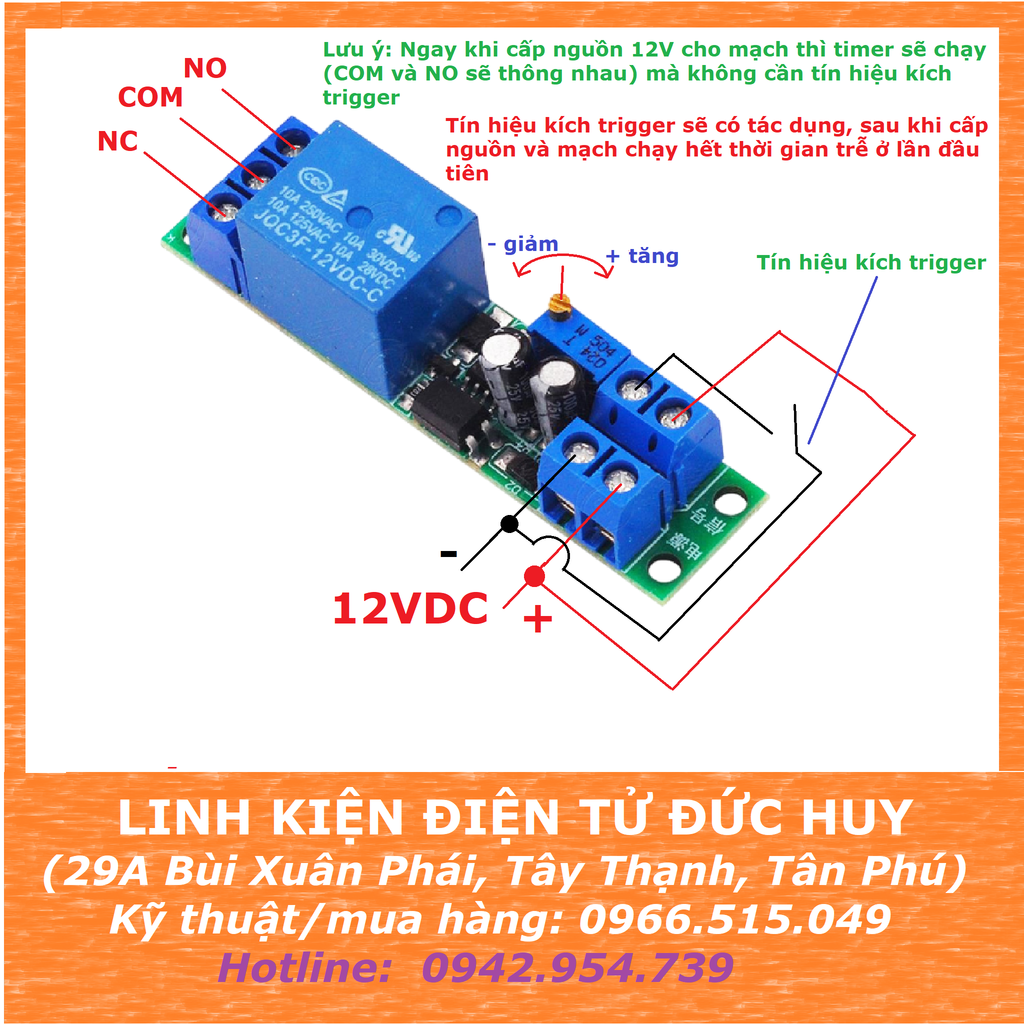

Trạng thái 1: Khi cấp nguồn từ 5-12VDC, trạng thái relay được kích hoạt ON (chân COM và chân NO thông nhau).

Trạng thái 2: Sau 0- 25s (tức là hết thời gian cài đặt timer) relay sẽ ngắt kết nối (chân COM và chân NC thông nhau).

Trạng thái 3: Tín hiệu relay sẽ luôn ở trạng thái ngắt kết nối sau trạng thái 2, relay sẽ chỉ ON lại (chân COM và chân NO thông nhau) sau khi có tín hiệu kích từ bên ngoài.

Lưu ý là tín hiệu trigger, nếu tín hiệu vẫn cứ giữ thì timer sẽ không chạy.

Trạng thái 4: Sau khi tín hiệu kích hoạt thành công, timer sẽ làm trễ 1 thời gian lần nữa theo đúng giá trị cài đặt (từ 0-25S), lúc này trạng thái relay ON (chân NO và chân COM thông nhau).Sau khi hết thời gian cài đặt từ 0-25s, relay sẽ ngắt kết nối (chân NC và chân COM thông nhau)

Chu trình cứ tiếp diễn như vậy cho các lần sau.
